Сравнение основных характеристик различных утеплителей: теплопроводности и плотности, гигроскопичности и толщины

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно — нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.В первую очередь — определяем норму тепловой защиты из условий соблюдения санитарных норм.Согласно формулы 3 из СНиП 23-02-2003 «Тепловая защита зданий» рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:n = 1 — коэффициент, принятый по таблице 6, из СНиП 23-02-2003 «Тепловая защита зданий» для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С — оптимальная температура в помещении, из исходных данных;

text = -30°С — температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С — данный показатель принимается по таблице 5, из СНиП 23-02-2003 «Тепловая защита зданий» он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) — коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 «Тепловая защита зданий» для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий»:

Dd = (tint — tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение — ГСОП.

Далее, согласно СНиП 23-02-2003 «Тепловая защита зданий» в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd — градусо-сутки отопительного периода в г. Муром,

a и b — коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 «Тепловая защита зданий» для стен жилого здания.таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:δi- толщина слоя, мм;λi — расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 — сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут — коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i — сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором «Теплотехнический расчет стены», где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

строительство дома

строительные технологии

  • Добавить комментарий
  • 1335 просмотров

Что такое теплопроводность

Это процесс отдачи тепловой энергии с целью получения теплового равновесия. Температурный режим должен быть выровнен, главным остается скорость, с которой будет осуществлена эта задача. Если рассмотреть теплопроводность по отношению к дому, то чем дольше происходит процесс выравнивания температур воздуха в доме и на улице, то тем лучше. Говоря простыми словами, теплопроводность – это показатель, по которому можно понять, как быстро остывают стены в доме.

Этот критерий представлен в числовом значении и характеризуется коэффициентом тепловой проводимости. Благодаря ему можно узнать какое количество тепловой энергии за единицу времени сможет пройти через единицу поверхности. Чем выше значение теплопроводности у утеплителя, тем он быстрее проводит тепловую энергию.

На видео – виды утеплителей и их характеристики:

Чем ниже значение коэффициента проводимости тепла, тем дольше материал сможет удерживать тепло в зимние дни, а прохладу в летние

Но имеется ряд других факторов, которые также нужно принимать во внимание при выборе изолирующего материала

Главные параметры

Дать оценку качеству материала можно исходя из нескольких основополагающих характеристик. Первая из них – коэффициент теплопроводности, который обозначается символом «лямбда» (ι). Этот коэффициент показывает, какой объем теплоты за 1 час проходит через отрезок материала толщиной 1 метр и площадью 1 м² при условии, что разница между температурами среды на обеих поверхностях составляет 10°С.

Показатели коэффициента теплопроводности любых утеплителей зависят от множества факторов – от влажности, паропроницаемости, теплоемкости, пористости и других характеристик материала.

Чувствительность к влаге

Влажность – это объем влаги, которая содержится в теплоизоляции. Вода отлично проводит тепло, и насыщенная ею поверхность будет способствовать выхолаживанию помещения. Следовательно, переувлажненный теплоизоляционный материал потеряет свои качества и не даст желаемого эффекта. И наоборот: чем большими водоотталкивающими свойствами он обладает, тем лучше.

Паропроницаемость – параметр, близкий к влажности. В числовом выражении он представляет собой объем водяного пара, проходящий через 1 м2 утеплителя за 1 час при соблюдении условия, что разность потенциального давления пара составляет 1Па, а температура среды одинакова.

Водопоглощение – способность изделия при соприкосновении с жидкостью впитывать ее. Коэффициент водопоглощения очень важен для материалов, которые используются для обустройства наружной теплоизоляции. Повышенная влажность воздуха, атмосферные осадки и роса могут привести к ухудшению характеристик материала.

Также не рекомендуется применять водопоглощающую изоляцию при отделке ванных комнат, санузлов, кухонь и других помещений с высоким уровнем влажности.

Плотность и теплоемкость

Пористость – выраженное в процентах количество воздушных пор от общего объема изделия. Различают поры закрытые и открытые, крупные и мелкие

Важно, чтобы в структуре материала они были распределены равномерно: это свидетельствует о качестве продукции. Пористость иногда может достигать 50%, в случае с некоторыми видами ячеистых пластмасс этот показатель составляет 90-98%

Плотность – это одна из характеристик, влияющих на массу материала

Специальная таблица поможет определить оба этих параметра. Зная плотность, можно рассчитать, насколько увеличится нагрузка на стены дома или его перекрытия

Плотность – это одна из характеристик, влияющих на массу материала. Специальная таблица поможет определить оба этих параметра. Зная плотность, можно рассчитать, насколько увеличится нагрузка на стены дома или его перекрытия.

Теплоемкость – показатель, демонстрирующий, какое количество тепла готова аккумулировать теплоизоляция. Биостойкость – способность материала сопротивляться воздействию биологических факторов, например, патогенной флоры. Огнестойкость – противодействие изоляции огню, при этом данный параметр не стоит путать с пожаробезопасностью. Различают и другие характеристики, к которым относятся прочность, выносливость на изгиб, морозостойкость, износоустойчивость.

Коэффициент сопротивления

Также при выполнении расчетов нужно знать коэффициент U – сопротивление конструкций теплопередаче. Этот показатель не имеет никакого отношения к качествам самих материалов, но его нужно знать, чтобы сделать правильный выбор среди разнообразных утеплителей. Коэффициент U представляет собой отношение разности температур с двух сторон изоляции к объему проходящего через нее теплового потока. Чтобы найти теплосопротивление стен и перекрытий, нужна таблица, где рассчитана теплопроводность строительных материалов.

Произвести необходимые вычисления можно и самостоятельно. Для этого толщину слоя материала делят на коэффициент его теплопроводности. Последний параметр — если речь идет об изоляции — должен быть указан на упаковке материала. В случае с элементами конструкции дома все немного сложнее: хотя их толщину можно измерить самостоятельно, коэффициент теплопроводности бетона, дерева или кирпича придется искать в специализированных пособиях.

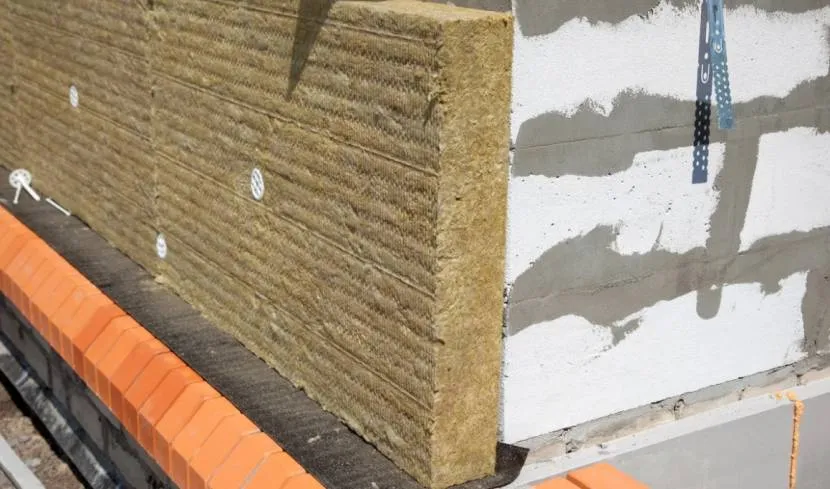

Минеральная вата

Минеральной ватой называется материал, основой которого является базальтовое волокно.

Применяться минеральная вата может не везде, так как имеет нижний температурный предел. К примеру, этот утеплитель не может быть использован в холодильной камере.

Под воздействием низких температур минеральная вата становится хрупкой и деформируется, что недопустимо для утеплителя. Здесь, как показывает сравнение утеплителей по теплопроводности, преимущество на стороне пенополистирола, у которого нет нижнего температурного предела.

Что касается верхней температурной границы, тут все зависит от механических нагрузок во время воздействия высокой температуры и длительности этого воздействия. Если вам интересна теплопроводность утеплителей, таблица, которая есть на нашем сайте, поможет в получении информации об этом. В частности там приведен коэффициент теплопроводности минеральной ваты.

Еще утеплитель из минеральной ваты гигроскопичен, из-за чего необходимо возводить вентилируемые стены и кровлю. Это в ряде случаев приводит к большому расходу денежных средств.

Утеплитель из минеральной ваты тяжелее своего аналога из пенополистирола в 1,5-3 раза. Отсюда более высокая стоимость его транспортировки. Также минус в том, что такой утеплитель может быть использован лишь тогда, когда фундамент сооружения, которое утепляется с его помощью, достаточно прочен. Разумеется, труднее производить погрузочно-разгрузочные и строительно-монтажные работы с использованием утеплителя большой массы.

Теплопроводность утеплителя – что это такое и на что влияет

Одним из важнейших параметров теплоизоляционного материала является коэффициент теплопроводности. Величина измеряется в Вт/м°C и определяет, насколько вещество способно удерживать тепло. При этом чем ниже его значение у конкретного вида утеплителя, тем теплее в помещении. Например, воздух обладает наименьшим значением данного параметра – всего 0,025 Вт/м°C, в то время, как у минваты он варьируется в рамках от 0,03 до 0,05 Вт/м°C.

Следующий сравнительный ряд демонстрирует среднее значение коэффициента теплопроводности (Вт/м°C) и величины толщины теплоизоляционного слоя, необходимого для удержания тепла в помещении при одинаковых условиях для разных видов минеральной ваты и других, традиционно используемых в строительстве материалов:

  • Кирпич – 1,5 метра (0,52).
  • Керамзит – 87 см (0,17).
  • Стекловата – 190 мм (0,045).
  • Базальтовая вата – 170 мм (0,039).
  • Пенополистирол – 160 мм (0,037).

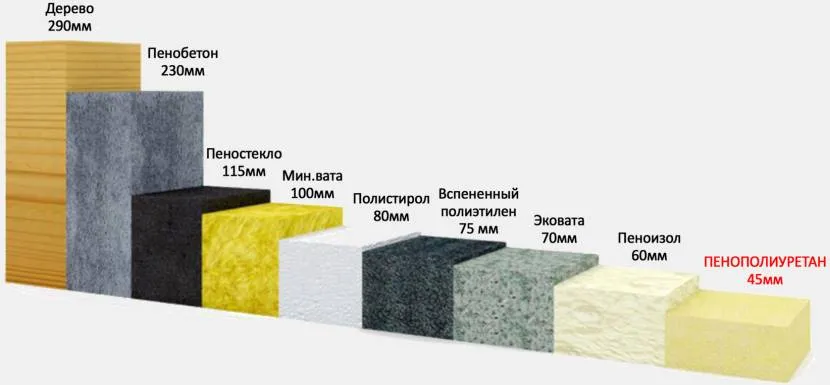

Сравнение необходимой толщины теплоизоляционного слоя из различных материаловИсточник infradom.ru

Значение коэффициента теплопроводности напрямую зависит от плотности и структуры материала минваты. В качестве основы могут использоваться самые разные вещества, которые в свою очередь в ходе производственного процесса могут образовывать самые разные пространственные образования волокон – горизонтальные, вертикально-слоистые, гофрировано-слоистые, объемные и проч. Такая особенность позволяет подбирать утеплитель, исходя из конкретных условий эксплуатации – для пола, кровли, внешней или внутренней отделки, коммуникаций и проч.

При этом коэффициент теплопроводности прямо пропорционален способности проводить тепло. То есть чем большими способностями пропускать через себя тепловую энергию обладает утеплитель, тем выше значение данного параметра, и тем, соответственно, больше должна быть его толщина.


Толщина теплоизолирующего слоя напрямую зависит от коэффициента теплопроводности утеплителяИсточник kronotech.ru

Способы передачи тепловой энергии

Рассматривая вопрос о том, что такое теплопроводность материалов, следует упомянуть о возможных способах передачи тепла. Тепловая энергия может передаваться между различными телами с помощью следующих процессов:

  • проводимость — этот процесс идет без переноса материи;
  • конвекция — перенос тепла непосредственно связан и с движением самой материи;
  • излучение — передача тепла осуществляется за счет электромагнитного излучения, то есть с помощью фотонов.

Чтобы тепло было передано с помощью процессов проводимости или конвекции, необходим непосредственный контакт между различными телами с тем отличием, что в процессе проводимости не существует макроскопического движения материи, а в процессе конвекции это движение присутствует. Отметим, что микроскопическое движение имеет место во всех процессах теплопередачи.

Для обычных температур в несколько десятков градусов Цельсия можно сказать, что на долю конвекции и проводимости приходится основная часть передаваемого тепла, а количество энергии, переданной в процессе излучения, является незначительным. Однако излучение начинает играть главную роль в процессе теплопередачи при температурах в несколько сотен и тысяч Кельвин, поскольку количество энергии Q, передаваемой этим способом, растет пропорционально 4-й степени абсолютной температуры, то есть ∼ T4. Например, наше солнце теряет большую часть энергии именно за счет излучения.

Обзор гигроскопичности теплоизоляции

Высокая гигроскопичность – это недостаток, который нужно устранять.

Гигроскопичность – способность материала впитывать влагу, измеряется в процентах от собственного веса утеплителя. Гигроскопичность можно назвать слабой стороной теплоизоляции и чем выше это значение, тем серьезнее потребуются меры для ее нейтрализации. Дело в том, что вода, попадая в структуру материала, снижает эффективность утеплителя. Сравнение гигроскопичности самых распространенных теплоизоляционных материалов в гражданской строительстве:

Наименование материалаВлагопоглощение, % от массы
Минвата1,5
Пенопласт3
ППУ2
Пеноизол18
Эковата1

Сравнение гигроскопичности утеплителей для дома показало высокое влагопоглощение пеноизола, при этом данная теплоизоляция обладает способностью распределять и выводить влагу. Благодаря этому, даже намокнув на 30%, коэффициент теплопроводности не уменьшается. Несмотря на то, что у минеральной ваты процент поглощения влаги низкий, она особенно нуждается в защите. Напитав воды, она удерживает ее, не давая выходить наружу. При этом способность предотвращать теплопотери катастрофически снижается.

Чтобы исключить попадание влаги в минвату используют пароизоляционные пленки и диффузионные мембраны. В основном полимеры устойчивы к длительному воздействию влаги, за исключением обычного пенополистирола, он быстро разрушается

В любом случае вода ни одному теплоизоляционному материалу на пользу не пошла, поэтому крайне важно исключить или минимизировать их контакт

Окупаемость альтернативного отопление частного дома водородом порядка 35 лет. Стоит оно тоги или нет, читайте здесь.

Плотность и теплопроводность теплоизоляции в виде плит и сегментов

В таблице даны значения плотности и температурная зависимость теплопроводности теплоизоляции, формованной в виде плит, сегментов и др., а также их предельная рабочая температура.

Плотность теплоизоляции, теплопроводность и температура указаны для такой теплоизоляции, как: диатомовые сегменты, совелитовые сегменты и скорлупы, ньювелевые скорлупы, асбоцементные сегменты, вулканитовые плиты, вермикулитовые скорлупы, пенобетонные сегменты, пеностеклянные плиты, пробковые сегменты, торфяные сегменты, минераловатные сегменты, альфоль из гладких листов (сегменты), альфоль гофрированный (сегменты), шариковая изоляция засыпкой в сегменты, стерженьковая теплоизоляция засыпкой в сегменты (фарфоровые прутики диаметром 0,5 мм).

Наиболее легкая теплоизоляция — альфоль, по данным таблицы имеет плотность 200 кг/м 3 и максимальную рабочую температуру до 500°С. К высокотемпературной теплоизоляции (до 2000°С) относятся шариковая и стерженьковая теплоизоляция. Однако, такая теплоизоляция имеет высокую плотность и низкую теплопроводность, равную 0,23…0,39 Вт/(м·град). Теплопроводность теплоизоляции зависит от температуры. В таблице представлены формулы температурной зависимости теплопроводности теплоизоляции и ее предельная рабочая температура.

Примечание: для расчета коэффициента теплопроводности по зависимостям в таблице, необходимо температуру подставлять в градусах Цельсия.

3 Экструдированный пенополистирол (сэндвич-панель)

Этот материал незаменим для утепления оконных блоков, через которые, как правило, происходят большие потери тепла. Кроме отличных теплоизолирующих свойств, сэндвич-панель повышает эстетические характеристики оконных проёмов, придавая им завершённый внешний вид. Конструкция панели состоит из двух тонких пластин ПВХ, между которыми проложен лист полистирола толщиной около 10 мм. Плюсы такого утеплителя:

  • совершенно не боится влаги;
  • не подвержен гниению и образованию плесени.
  • установка сэндвич-панелей занимает немного времени;
  • отличается простотой производимых операций;
  • экологичность и долговечность.

Теплопроводность утеплителей — сравнительная таблица

Солевой раствор. Краска на основе спирта. Эмульсии и краски на водной основе. Аммиак, пропан или бутан. Парафин растительные масла и животные жиры. Применение Пеноплекс 50 мм используется в технологии навесной фасад. Он эффективен при утеплении основания пола сауны и бани.

Входит в комплект сендвич кровельного покрытия скатных крыш. Укладку на стены внутри помещения делают низкоплотным видом, используя каркас, или технологию мокрой штукатурки. При формировании фундамента, служит опалубкой. Устойчивость к сжатию и плотность, обеспечивают требуемую стандартом надежность конструкции.

Укладывают под отмостку, защищают стены от промерзания в зимнее время года. Фасад фундамента отделывается по технологии мокрой штукатурки с применением утеплителя. Предназначен для выкладки под дорожное полотно — технология предотвращения вспучивания грунта при низких температурах. В условиях вечной мерзлоты, предупреждает усадку почвы от таяния верхнего слоя, под выложенным полотном асфальта или бетонных плит. В данном и предыдущем виде работ, используется высокопрочный утеплитель пеноплекс Укладывают внутри лоджии на пол или стену со стороны окна, смежной с улицей.

На него наносят кафель или обои.

Виды и область применения утеплителей

Каждый тип изоляции в зависимости от величины сопротивления теплопередаче, прочности, способности сохранять форму при нагрузке имеет свою область применения. Для расчета эффективной толщины теплоизоляционного слоя первоначально нужно определить:

1) Какие конструктивные элементы здания нужно утеплять. Важен тип изолируемой конструкции (вертикальная, горизонтальная, наклонная) и воспринимаемая нагрузка.

2) Из возможных вариантов выбирают утеплитель с лучшим коэффициентом теплопроводности, соответствующий пожарной безопасности, удобный при монтаже.

Ставить на первое место низкую стоимость теплоизоляционных материалов, грубая ошибка частных застройщиков. Пренебрегая коэффициентом сопротивления теплопередаче стройматериалов, из которых построены ограждающие конструкции дома не возможно, выбрать лучший утеплитель.

Виды и назначение теплоизоляционных материалов:

Жёсткие плитные и листовые утеплители: минеральная вата, пенопласт, экструдированный пенополистирол − способны воспринимать нагрузку без изменения формы. Используются для утепления фасада под штукатурку, плоской кровли, пола под стяжку, монолитного и сборного железобетонного перекрытия. Утеплять жёсткими теплоизоляционными материалами конструкции под обшивку технически возможно, но неоправданно дорого.

Оптимальная область применения строительных материалов для утепления различных элементов здания приведена в таблице 1.

Таблица 1 – Какой утеплитель можно выбрать для теплоизоляции конструкций дома

НазначениеУтепляющие материалы
Защита от теплопотерь для наружных стен под обшивку (сайдинг, блокхаус и пр.), пола на лагах, межэтажных и чердачных перекрытий по деревянным балкам, скатной крыши, мансарды• Пенопласт плотностью 10, 15, 20 (не подходит для стен деревянного дома из-за низкой паропроницаемости); • Мягкие теплоизоляционные плиты и маты из минеральной ваты плотностью от 75 кг/м3;
Тепловая изоляция для вентилируемого навесного фасада• Только негорючий материал − плитная базальтовая вата плотностью от 90 кг/м3 и более с ветрозащитным слоем (согласно требованиям норм Беларуси − П7-03 к СНиП 3.03.01-87);
Теплоизоляция для фасада под штукатурку по системе «Термошуба»• Пенопласт марки 15Н, 20Н, 25Н; • Жёсткие плиты фасадной минваты плотностью от 80 кг/м3; • Плиты XPS ρ=26-32 кг/м3 с фрезерованной поверхностью для увеличения сцепления клеевых составов с листами экструдированного пенополистирола;
Утепление пола под стяжку• Пенопласт плотностью 25, 35; • ЭППС по рекомендациям производителя;
Теплоизоляционный материал для тёплого пола под стяжку• Плиты пенопласта со специальными пазами, бобышками для укладки труб водяного тёплого пола, • Экструзионный пенополистирол для пола под стяжку (лучше с фольгой для увеличения теплоотражающего эффекта), • Фольгированный рулонный пенофол в качестве подложки поверх основной теплоизоляции
Утеплитель для цоколя, фундамента, стен подвала• Экструдированный пенополистирол;
Теплоизолирующий материал для эксплуатируемой кровли и пола под стяжку в гаражах, паркингах• Пенопласт 35Н; • Экструзионные полистирольные плиты;

Выбрать удобный для монтажа размер утеплителя Вы можете в каталоге теплоизоляционных материалов беларуских и иностранных производителей.

Монтаж различных видов

Выбирая тот или иной материал для лучшего сохранения тепла в доме или квартире, нужно учесть особенности его установки. Сложность и набор инструментов для проведения монтажных работ во многом зависит от формы теплоизоляции. А именно:

  • керамзит. Применяется исключительно для полов и межэтажных перекрытий. Нужен шанцевый инструмент и дополнительные стройматериалы (стяжка или доски). Также потребуется гидроизоляционный слой в виде рубероида или другого аналогичного материала.
  • минеральная вата. Правильный монтаж предполагает использование ручного инструмента для крепления каркаса. Минеральная вата очень просто устанавливается в заранее подготовленные ячейки, но требуется равномерное крепление по всей плоскости. Гидроизоляционный слой поверх утеплителя – обязательное условие продолжительной эксплуатации. Может использоваться для вертикальных и горизонтальных поверхностей.
  • пенопласт. Плиты крепятся к поверхности дюбелями с «пятаками». Среди необходимых инструментов шуруповерт, перфоратор, строительный нож и дюбеля. Форма стройматериала и легкий вес позволяет даже самостоятельно выполнить весь объем работ за короткий период времени.
  • пеностекло. Для плотного соединения с поверхностью используются механические крепления или же растворы (цемента, мастик и других клеевых составов). Выбор зависит от материала стен. Большой популярностью пользуются блоки, но также в ассортименте имеются плиты и гранулы.

Подведем итоги

При выборе теплоизоляции стоит ориентироваться на теплопроводность. Чем ниже ее коэффициент, тем больше тепла способен удержать утеплитель и тем меньше его расход.

Базальтовый утеплитель, стекловата и эковата имеют самый высокий коэффициент, следовательно, и расход тепла.

В зависимости от назначения и типа строения важно учитывать группу горючести, плотность, влагостойкость и паропроницаемость утеплителя. Есть универсальные материалы, способные справиться с разными задачами

Например, пенополиуретаны, стекловата, пеноизол. ППУ стоит чуть дороже других материалов, однако служит более 30 лет и имеет самый низкий коэффициент теплопроводности.
