Изготовление теплообменника для дома своими руками

Принципы маркировки теплообменных аппаратов

В настоящее время условные обозначения кожухотрубчатых теплообменников согласуют с международным стандартом ТЕМА в котором отражены основные принципы маркировки этого вида оборудования.

Обозначения теплообменников стандарта TEMA

Типы передних неподвижных головок по системе обозначений ТЕМА:

  • A — тип – канальный, крышка – съемная;
  • B — тип – колпак, крышка – сплошная;
  • C — полностью канальный тип, имеется трубная доска и съемная крышка;
  • N — полностью канальный тип, имеется трубная доска и несъемная крышка;
  • D — оснащен специальной головкой с крышкой для работы в условиях повышенного давления.

Типы кожухов по системе обозначений ТЕМА:

  • E — кожух с одним ходом в межтрубном пространстве;
  • F — кожух с двумя ходами в межтрубном пространстве с продольной перегородкой;
  • G — кожух с распределенным потоком;
  • H — кожух с двойным расширенным потоком;
  • J — кожух с разделенным потоком;
  • K — ребойлер;
  • X — кожух с поперечным потоком в межтрубном пространстве.

Типы задних головок по системе обозначений ТЕМА:

  • L — с фиксированной трубной доской, как в неподвижной головке типа А;
  • M —с фиксированной трубной доской, как в неподвижной головке типа В;
  • N — с фиксированной трубной доской, как в неподвижной головке типа N;
  • P — с плавающей головкой, уплотняемой снаружи;
  • S — с плавающей головкой с опорным устройством;
  • T — с плавающей головкой, которую можно извлечь из кожуха;
  • U — головка с U-образным трубным пучком;
  • W — головка с уплотняемой снаружи плавающей трубной доской.

Рекомендуем: Поделки из природного материала — фото идей изделий из натуральных материалов

Тип BET

Применение:

нагрев жидких сред при низком давлении пара в корпусе; охлаждение газа или нефти в корпусном пространстве.

Тип AES

Применение:

нередко применяется на нефтеперерабатывающих предприятиях при повышенном давлении в корпусном пространстве.

Тип BEP

Описание:

Съемный трубный пучок, наружное крепление решетки, трубная решетка может быть изготовлена из кованой стали, чтобы удовлетворить требованиям по расчетному давлению на корпус возможен в разном материальном исполнении, максимально допустимое давление в трубках — до 3000 psi, корпус полностью герметичен.

Применение:

при использовании особо опасных газов, при повышенном давлении в трубной части, где неисправности прокладок должны быть выявлены максимально быстро.

Тип BEM

Описание:

фиксированная трубная решетка с несъемным трубным пучком, приварена непосредственно к внутренней поверхности корпуса, конструкция один или два хода.

Применение:

Химическая промышленность; рабочие среды – воздух (при повышенном давлении), азот (газ в трубах, фреон в корпусе).

Тип BEU

Описание:

трубки U-типа; съемный или несъемный трубный пучок; многоходовая конструкция; широкий диапазон рабочего давления и по корпусу, и по трубкам.

Применение:

Химическая промышленность; подогреватели жидкостей; различные виды испарителей.

Тип AEW

Описание:

Съемный трубный пучок; конструкция в один или два прохода; двойное уплотнение плавающей трубной решетки с «O-образными» кольцами и резьбовыми фиксаторами с контрольными отверстиями для обнаружения возможных утечек, корпус размером от 6 до 42; широкий диапазон рабочих давлений.

Применение:

промышленные и бытовые охладители.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

  • ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
  • толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
  • зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

  1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
  2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
  3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

  • обычная вода;
  • воздух;
  • любые жидкости, которые не замерзают;
  • масло.


Варианты теплообменников для дымоходов

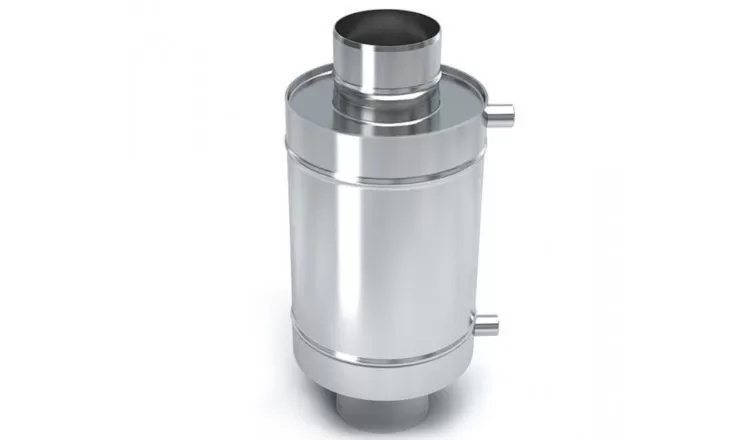

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Строение теплообменника


Теплообменник можно изготовить своими руками в домашних условиях

Оборудование состоит из неподвижной и подвижной плит, в каждой имеются отверстия для движения среды. Между основными пластинами устанавливаются множество других более мелких второстепенных, так что каждая вторая из них повернута к соседним на 180 градусов. Второстепенные пластины герметизируются резиновыми прокладками.

Второй важный элемент ТО – теплоноситель. Он протекает по каналам гофрированной нержавейки. Холодная и горячая среды движутся по всем пластинам, кроме первой и последней, одновременно, но с разных сторон, не допуская смешивания. При высокой скорости потока воды в гофрированном слое возникает турбулентность, которая увеличивает теплообменный процесс.

К трубопроводу устройство подключается при помощи отверстий на передней и задней стенках. Теплоноситель поступает с одной стороны, проходит через все каналы и покидает оборудование с другой. Входное и выходное отверстия уплотняют специальной прокладкой.

Основные достоинства

Несомненными плюсами применения теплообменника в конструкции печи являются:

  • Одновременное осуществление нескольких функций: нагрев воды, воздуха в нескольких  помещениях, а также парообразование;
  • Варианты установки бака на значительном расстоянии от печи (даже в другом помещении);
  • Долговечность. При использовании современных материалов и соблюдении технологии монтажа срок эксплуатации достигает 20 лет.
  • Эстетичный внешний вид
  • Доступность ухода;
  • Простота монтажа;
  • Высокая эффективность;
  • Возможность установки как в русской традиционной бане, так и в современной финской сауне;
  • Экономия места за счет компактных размеров;
  • Высокая мощность и как следствие, быстрый нагрев до требуемой температуры;
  • Отсутствие (или несущественность) деформаций при нагреве

Внешний вид устройства

На любом теплообменнике указываются его технические характеристики, включая максимальную рабочую температуру и давление. Кроме того, обязательно отмечается страна-производитель, компания, выпустившая устройство, схема с контурами. Вне зависимости от страны выпуска и фирмы общий принцип работы теплообменника остается одинаковым. Его контуры могут располагаться вертикально или диагонально. Чаще всего можно встретить именно диагональное расположение: в этом случае при монтаже устройство устанавливается строго вертикально. Только при этом условии агрегат будет работать корректно и равномерно распределять теплоноситель.

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Сложные конструкции

Выше уже говорилось о том, что существует достаточно большое количество теплообменников, отличающихся друг от друга чисто конструктивными особенностями. Рассмотрим еще два вида, которые сильно отличаются от змеевика.

Есть теплообменник, который называется водяная рубашка. В этом случае процесс теплового обмена происходит от одной емкости к другой

И неважно эти емкости частично закрытые или открытые полностью. Устройство такой печи с теплообменником состоит в том, что одна емкость вставлена в другую. Кстати, данный вид встречается чаще всего в твердотопливных котлах небольшой производительности

Кстати, данный вид встречается чаще всего в твердотопливных котлах небольшой производительности.

Неплохое устройство, где-то даже экономичное. Но есть у него один недостаток – такое теплообменное устройство не может работать при большом давлении теплоносителя. То есть, такие котлы могут быть использованы только в системах с естественной циркуляцией теплоносителя. Своими руками изготовить теплообменник данного типа сложно, конечно, если вы – сварщик высокого разряда, то проблем не должно быть.

И самая сложная конструкция, но и самая эффективная – это теплообменник под названием трубная доска. По сути, это три разных объема:

  • Два представляют собой емкости.
  • Третий – это трубная система, соединяющая эти резервуары.

Почему сложная? Представьте себе две вертикально стоящие емкости с прямоугольным или цилиндрическим сечением, а их соединяет огромное количество труб.

  • Во-первых, обе емкости должны быть герметично сварены. Для их изготовления обычно используются металлические листы толщиною не меньше 5 мм.
  • Во-вторых, соединяются они стальными трубами, под каждую из которых в емкостях вырезается отверстие соответствующего диаметра.
  • В-третьих, все трубы с двух сторон привариваются к резервуарам. Наверное, не надо даже напоминать, что сварочные швы должны быть на самом высоком уровне.

Так вот вся эта конструкция работает на отбор тепловой энергии от внешнего источника. Но основная часть отбирается все же в трубной части узла. Кстати, эта конструкция может быть собрана как из стальных труб, так и из медных. Второй вариант сложнее, потому что придется проводить развальцовку каждого края трубы, а процесс этот непростой и под силу не каждому домашнему мастеру. Тем более, что разговор идет о герметичной конструкции.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Установка

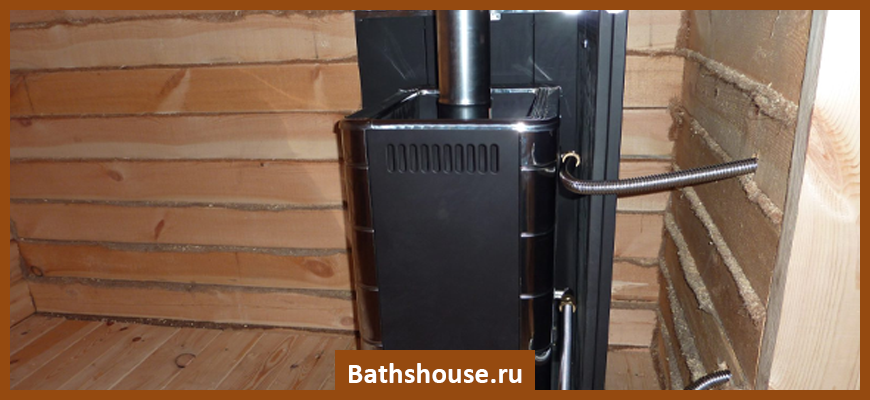

Монтаж теплообменника в баню зависит от выбранной модели. Перед монтажными работами необходимо учитывать некоторые тонкости:

  • Протяженность водопроводной трубы до устройства не должна быть более 3 м. Большая длина приводит к теплопотерям.
  • Если отверстие выходного штуцера от 1 дюйма, то не нужно монтировать насос. Вода будет циркулировать под воздействием высоких температур.
  • Потребление тепла от печи теплообменником не должно превышать 10%. Иначе печь теряет свои КПД, баня будет долго прогреваться.
  • Трубы монтируются под углом, чтобы циркуляция воды осуществлялась самотеком. Подача укладывается под углом в 25 градусов, и 30 градусов — обратка.
  • Запас мощности берется так, чтобы после протопки печи вода быстро не остыла.
  • Для каждой модели берется разный объем жидкости. Если воды будет недостаточно, то на стенках образуется накипь.

Подключение теплообменника с банной печкой

Установка банной печи начинается с заливки фундамента. Для массивной модели делается усиленный монолитный фундамент. Предварительно снимается грунт на 60 см. Сверху делается песчаная подушка 20 см. Песок после укладки проливается водой, трамбуется. Заливается фундамент. Уровень подушки не должен превышать поверхности полов бани. Фундаменту дают отстояться 1-2 недели.

Установка осуществляется в несколько этапов:

  1. По кругу печи монтируется кирпичная кладка на глиняный раствор.
  2. В смежном помещении или парилке устанавливается накопитель для горячей воды.
  3. В смежном помещении монтируется емкость с холодной водой. Высота должна превышать уровень выхода нижнего штуцера на 40-50 см. Если возможности установить бак на такую высоту нет, то монтируется насос. Монтаж емкости осуществляется при помощи деревянного бруса или металлических труб. Материал берется прочный, так как бак с горячей водой будет весить от 40 кг.
  4. В стене проделываются отверстия для труб. Чтобы уменьшить теплопотери, на трубу надевается защитная теплоизоляция. Для отапливаемой бани теплоизоляцию можно не использовать. Также не нужно утепление, если накопитель находится внутри парилки.
  5. Система соединяется при помощи труб. Все соединительные элементы уплотняются герметиком.
  6. В собранную систему заливается вода. Проверяется герметичность соединений.
  7. На банную печь монтируется дымоходная труба, которая выводится через потолок. Место соединения защищается металлическим листом.
  8. Выполняется подключение.

Все крепежные элементы, которые имеют контакт с печью, должны быть выполнены из нержавеющей стали. Чугунные соединительные не подходят, так как со временем они поддаются коррозии. Трубы используются из металлопластика. Можно использовать толстый силиконовый шланг, но при нагревании он будет терять свою прочность.

В качестве уплотнителя используется тангит, фитинги и прокладки из паронита. Можно заменять заводские крепежные элементы на более качественные. Можно наварить на накопитель кран, он обеспечит простоту слива в зимнее время. Если в системе останется вода, а баня не отапливаемая, то трубы порвутся.

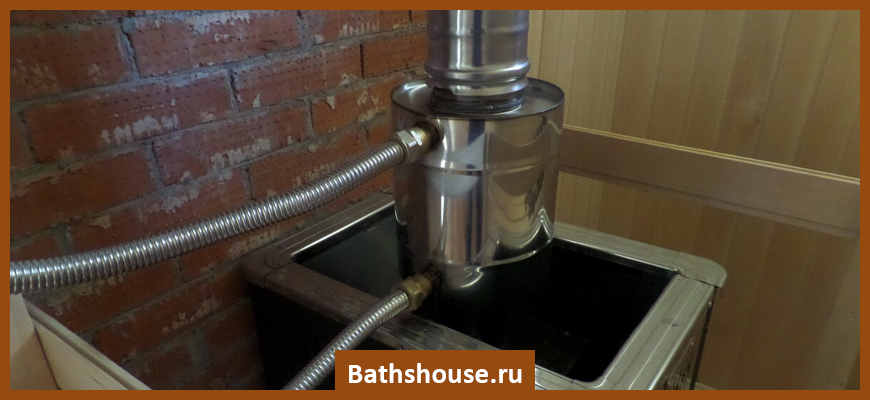

Конструкция жидкостного теплообменника

Данный агрегат представляет собой обычный змеевик с водой, который контактирует с внешней поверхностью дымохода. Тонкие трубки вставляют в металлический корпус и изолируют при помощи базальтовой ваты. В качестве материала для изготовления трубок для теплоносителя используется медь. Она имеет высокий коэффициент теплопроводности, что позволяет максимально уменьшить диаметр трубопровода.

Змеевик непосредственно подключают к отопительной системе и устанавливают на дымоотвод. В верхней точке агрегата должен находиться специальный бачок, который предназначен для забора, расширившейся от нагрева, жидкости.


Жидкостный теплообменник

КАК ИЗГОТОВИТЬ ТЕПЛООБМЕННИК(ЗМЕЕВИК)

Принцип работы жидкостного теплообменника:

  • от воздействия высокой температуры, которая образуется внутри дымохода, жидкость в трубопроводе нагревается;
  • горячая вода расширяется, отчего движется по змеевику и самотеком попадает в радиатор отопления;
  • в отопительном приборе горячая жидкость вытесняет холодную;
  • процесс повторяется сначала. Холодная вода обратно попадает в теплообменник, где снова нагревается.

Несмотря на высокую продуктивность данного агрегата, он имеет много недостатков. В первую очередь жидкостный теплообменник достаточно сложно установить, нужно постоянно производить контроль работы отопительной системы, наблюдать за показателями давления. Такую установку нельзя использовать в зимний период, когда жидкость в змеевике может замерзнуть. Также можно получить обратный эффект, когда из-за сниженной температуры в дымоходе уменьшается тяга, что влечет увеличение объема дров для получения определенного количества тепла.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Вывод

Установка теплообменника на банную печь не требует большого труда. Для этого достаточно использовать инструкции выше. Основной принцип – соблюдение уклонов. На фото №1 показан один из вариантов теплообменника для бани и его монтаж. В противном случае, с напором возникнут проблемы. При организации водяного подогрева, стоит придерживаться следующих правил:

  1. Длина труб прямой и обратной подачи не должна превышать трех метров.
  2. Выносной бак ставится на такой высоте, чтобы были соблюдены уклоны. Превышение должно составлять не менее 100 мм.
  3. Трубы для теплообменника банной печи для нагрева воды должны быть из нержавейки или меди.
  4. Нельзя допускать замерзания воды в системе, ее обязательно нужно сливать после каждого использования парной. Для этого предусматривается специальный вентиль. Также он служит для экстренного слива, если происходит авария.
  5. Мощность следует подбирать с таким расчетом, чтобы прибор за 2 часа нагрел необходимое количество воды до +70С. Жидкость в системе не должна закипать. Накипь быстро выводит прибор из строя.
  6. Диаметр трубопроводов не должен быть менее 24 мм.

Соблюдая эти нехитрые правила, вы всегда будете с горячей водой и сэкономите деньги на установку электрического бойлера.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
