Теплотехнический расчет здания: пошаговое руководство с примерами и формулами

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно – нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.
В первую очередь – определяем норму тепловой защиты из условий соблюдения санитарных норм.
Согласно формулы 3 из СНиП 23-02-2003 “Тепловая защита зданий” рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:
n = 1 – коэффициент, принятый по таблице 6, из СНиП 23-02-2003 “Тепловая защита зданий” для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С – оптимальная температура в помещении, из исходных данных;

text = -30°С – температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С – данный показатель принимается по таблице 5, из СНиП 23-02-2003 “Тепловая защита зданий” он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) – коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 “Тепловая защита зданий” для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий”:

Dd = (tint – tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение – ГСОП.

Далее, согласно СНиП 23-02-2003 “Тепловая защита зданий” в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd – градусо-сутки отопительного периода в г. Муром,

a и b – коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 “Тепловая защита зданий” для стен жилого здания.
таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:
δi- толщина слоя, мм;
λi – расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя
1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.
3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.
4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 – сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 – сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 – сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут – коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i – сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором “Теплотехнический расчет стены”, где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

Расчёт теплопотерь в доме

Согласно второму началу термодинамики (школьная физика) не существует самопроизвольной передачи энергии от менее нагретых к более нагретым мини- или макрообъектам. Частным случаем этого закона является “стремление” создания температурного равновесия между двумя термодинамическими системами.

Например, первая система – окружающая среда с температурой -20°С, вторая система – здание с внутренней температурой +20°С. Согласно приведённого закона эти две системы будут стремиться уравновеситься посредством обмена энергии. Это будет происходить с помощью тепловых потерь от второй системы и охлаждения в первой.

Однозначно можно сказать, что температура окружающей среды зависит от широты на которой расположен частный дом. А разница температур влияет на количество утечек тепла от здания (+)

Под теплопотерями подразумевают непроизвольный выход тепла (энергии) от некоторого объекта (дома, квартиры). Для обычной квартиры этот процесс не так “заметен” в сравнении с частным домом, поскольку квартира находиться внутри здания и “соседствует” с другими квартирами.

В частном доме через внешние стены, пол, крышу, окна и двери в той или иной степени “уходит” тепло.

Зная величину теплопотерь для самых неблагоприятных погодных условий и характеристику этих условий, можно с высокой точностью вычислить мощность системы отопления.

Итак, объём утечек тепла от здания вычисляется по следующей формуле:

Q=Qпол+Qстена+Qокно+Qкрыша+Qдверь+…+Qi, где

Qi – объём теплопотерь от однородного вида оболочки здания.

Каждая составляющая формулы рассчитывается по формуле:

Q=S*∆T/R, где

  • Q – тепловые утечки, В;
  • S – площадь конкретного типа конструкции, кв. м;
  • ∆T – разница температур воздуха окружающей среды и внутри помещения, °C;
  • R – тепловое сопротивление определённого типа конструкции, м2*°C/Вт.

Саму величину теплового сопротивления для реально существующих материалов рекомендуется брать из вспомогательных таблиц.

Кроме того, тепловое сопротивление можно получить с помощью следующего соотношения:

R=d/k, где

  • R – тепловое сопротивление, (м2*К)/Вт;
  • k – коэффициент теплопроводности материала, Вт/(м2*К);
  • d – толщина этого материала, м.

В старых домах с отсыревшей кровельной конструкцией утечки тепла происходят через верхнюю часть постройки, а именно через крышу и чердак. Проведение мероприятий по утеплению потолка или теплоизоляции мансардной крыши решают эту проблему.

Если утеплить чердачное пространство и крышу, то общие потери тепла от дома можно значительно уменьшить

В доме существуют ещё несколько видов тепловых потерь через щели в конструкциях, систему вентиляции, кухонную вытяжку, открывания окон и дверей. Но учитывать их объём не имеет смысла, поскольку они составляют не более 5% от общего числа основных утечек тепла.

Как посчитать теплопотери на калькуляторе онлайн

Для тех, у кого нет возможности или желания самостоятельно считать все параметры наружных и внутренних коэффициентов, существует калькулятор. Он способен рассчитать различные значения, необходимые для достижения нужного температурного эффекта для той или иной конструкции.

Кроме того, калькулятор может рассчитать коэффициент сопротивления конструкции. Рассмотрим каждый пример подробнее.

Для того чтобы рассчитать к.с. наружных или внутренних стен, введите в калькулятор следующие параметры: толщину наружных или внутренних утеплителей, толщину стены, на которую они установлены, а также среднюю норму температурного режима.

После того как все данные введены, можно нажимать кнопку «считать» и калькулятор выдаст достоверный результат. То же самое делается в примере, где необходимо считать значения для определения ширины наружных и внутренних утеплителей.

Для того чтобы правильно выбрать материал для поддержания нормальной температуры стен, тщательно высчитывайте значения коэффициента сопротивления. Сделать это можно как самостоятельно, так и при помощи калькулятора.

Кроме того, материал для утепления какой-либо строительной конструкции напрямую зависит от сырья, из которого изготовлена эта конструкция. Поэтому прежде чем начать считать коэффициенты, правильно подберите сочетающиеся между собой варианты.

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

  • Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
  • Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

  • Через наружные стены покидает здание до 40% тепла.
  • Через полы — до 10%.
  • То же самое относится и к крыше.
  • Через вентиляционную систему — до 20%.
  • Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции

Это немаловажный фактор

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

  • Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
  • Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
  • Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

  • Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
  • Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
  • При 20% — 1,0.
  • При 30% —2.
  • При 40% — 1,4.
  • При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

  • Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
  • При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
  • При 3,5 м — 1,1.
  • При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Основные факторы

Идеально рассчитанная и сконструированная система отопления должна поддерживать заданную температуру в помещении и компенсировать возникающие потери тепла. Рассчитывая показатель тепловой нагрузки на систему отопления в здании нужно принимать к сведению:

Назначение здания: жилое или промышленное.

Характеристику конструктивных элементов строения. Это окна, стены, двери, крыша и вентиляционная система.

Размеры жилища. Чем оно больше, тем мощнее должна быть система отопления. Обязательно нужно учитывать площадь оконных проемов, дверей, наружных стен и объем каждого внутреннего помещения.

Наличие комнат специального назначения (баня, сауна и пр.).

Степень оснащения техническими приборами. То есть, наличие горячего водоснабжения, системы вентиляции, кондиционирование и тип отопительной системы.

Для отдельно взятого помещения. Например, в комнатах, предназначенных для хранения, не нужно поддерживать комфортную для человека температуру.

Количество точек с подачей горячей воды. Чем их больше, тем сильнее нагружается система.

Площадь остекленных поверхностей. Комнаты с французскими окнами теряют значительное количество тепла.

Дополнительные условия. В жилых зданиях это может быть количество комнат, балконов и лоджий и санузлов. В промышленных — количество рабочих дней в календарном году, смен, технологическая цепочка производственного процесса и пр.

Климатические условия региона. При расчёте теплопотерь учитываются уличные температуры. Если перепады незначительны, то и на компенсацию будет уходить малое количество энергии. В то время как при -40 о С за окном потребует значительных ее расходов.

Пример теплотехнического расчета

Рассчитаем жилой дом, находящийся в 1 климатическом районе (Россия), подрайон 1В. Все данные взяты из таблицы 1 СНиП 23-01-99. Наиболее холодная температура, наблюдающаяся на протяжении пяти дней обеспеченностью 0,92 — tн = -22⁰С.

В соответствии со СНиП отопительный период (zоп) продолжается 148 суток. Усредненная температура на протяжении отопительного периода при среднесуточных температурных показателях воздуха на улице 8⁰ — tот = -2,3⁰. Температура снаружи в отопительный сезон — tht = -4,4⁰.


Теплопотери дома — важнейший момент на этапе его проектирования. От итогов расчета зависит и выбор стройматериалов, и утеплителя. Нулевых потерь не бывает, но стремиться нужно к тому, чтобы они были максимально целесообразными

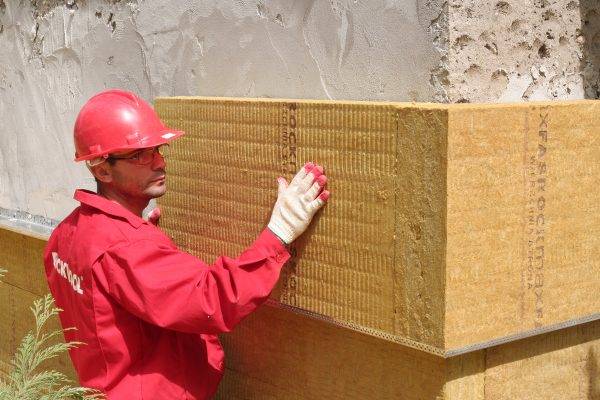

В качестве наружного утеплителя, толщиной 5 см, использована минеральная вата. Значение Кт для нее — 0,04 Вт/м х С. Количество оконных проемов в доме — 15 шт. по 2,5 м² каждое.

Теплопотери через стены

Прежде всего, нужно определить термическое сопротивление как керамической стены, так и утеплителя. В первом случае R1 = 0,5 : 0,16 = 3,125 кв. м х С/Вт. Во втором — R2 = 0,05 : 0,04 = 1,25 кв. м х С/Вт. В целом для вертикальной ограждающей конструкции: R = R1 + R2 = 3.125 + 1.25 = 4.375 кв. м х С/Вт.

Так как теплопотери имеют прямо пропорциональную взаимосвязь с площадью ограждающих конструкций, рассчитываем площадь стен:

А = 10 х 4 х 7 – 15 х 2,5 = 242,5 м²

Теперь можно определить потери тепла через стены:

Qс = (242,5 : 4.375) х (22 – (-22)) = 2438,9 Вт.

Теплопотери через горизонтальные ограждающие конструкции рассчитывают аналогично. В итоге все результаты суммируют.


Если есть подвал, то теплопотери через фундамент и пол будут меньшими, поскольку в расчете участвует температура грунта, а не наружного воздуха

Если подвал под полом первого этажа отапливается, пол можно не утеплять. Стены подвала все же лучше обшить утеплителем, чтобы тепло не уходило в грунт.

Определение потерь через вентиляцию

Чтобы упростить расчет, не учитывают толщину стен, а просто определяют объем воздуха внутри:

V = 10х10х7 = 700 мᶾ.

При кратности воздухообмена Кв = 2, потери тепла составят:

Qв = (700 х 2) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 20 776 Вт.

Если Кв = 1:

Qв = (700 х 1) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 10 358 Вт.

Эффективную вентиляцию жилых домов обеспечивают роторные и пластинчатые рекуператоры. КПД у первых выше, он достигает 90%.

Факторы, влияющие на ТН

Теплоизоляция – внутренняя или наружная – значительно снижает теплопотери

На потерю тепла влияет множество факторов:

  • Фундамент – утепленный вариант удерживает тепло в доме, неутепленный пропускает до 20%.
  • Стена – у пористого бетона или деревобетона пропускная способность намного ниже, чем у кирпичной стены. Красный глиняный кирпич лучше удерживает тепло, чем силикатный. Важна и толщина перегородки: у стены из кирпича толщиной в 65 см и пенобетона толщиной в 25 см одинаковый уровень теплопотерь.
  • Утепление – теплоизоляция существенно меняет картину. Внешнее утепление пенополиуретаном – лист толщиной в 25 мм – равно по эффективности второй кирпичной стене толщиной в 65 см. Отделка пробкой внутри – лист в 70 мм – заменяет 25 см пенобетона. Специалисты не зря утверждают, что эффективное отопление начинается с правильного утепления.
  • Крыша – скатная конструкция и утепленный чердак снижают потери. Плоская крыша из железобетонных плит пропускает до 15% тепла.
  • Площадь остекления – показатель теплопроводности у стекла очень велик. Какими бы герметичными ни были рамы, сквозь стекло тепло уходит. Чем больше окон и чем больше их площадь, тем выше тепловая нагрузка на здание.
  • Вентиляция – уровень теплопотерь зависит от производительности устройства и частоты использования. Система рекуперации позволяет несколько уменьшить потери.
  • Разница между температурой на улице и внутри дома – чем она больше, тем выше нагрузка.
  • Распределение тепла внутри здания – влияет на показатели для каждой комнаты. Помещения внутри здания остывают меньше: при расчетах комфортной температурой здесь считают величину в +20 С. Торцевые комнаты остывают быстрее – нормальной температурой здесь будет +22 С. На кухне достаточно нагревать воздух до +18 С, так как здесь много других источников тепла: плита, духовка, холодильник.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

  • где Q – показатель теплоотдачи;
  • S – общая площадь помещения;
  • k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

  • одна – k1=1,0;
  • две – k1=1,2;
  • три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

  • север, северо-восток или восток – k2=1,1;
  • юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

  • простые, не утепленные стены – 1,17;
  • кладка в 2 кирпича или легкое утепление – 1,0;
  • высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

  • -35°С и менее – 1,4;
  • от -25°С до -34°С – 1,25;
  • от -20°С до -24°С – 1,2;
  • от -15°С до -19°С – 1,1;
  • от -10°С до -14°С – 0,9;
  • не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

  • до 2,7 м – 1,0;
  • 2,8 — 3,0 м – 1,02;
  • 3,1 — 3,9 м – 1,08;
  • 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

  • холодное, неотапливаемое помещение/чердак – 1,0;
  • утепленный чердак/мансарда – 0,9;
  • отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

  • обычные (в том числе и деревянные) двойные окна – 1,17;

  • окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
  • двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

  • менее 0,1 – k8 = 0,8;
  • 0,11-0,2 – k8 = 0,9;
  • 0,21-0,3 – k8 = 1,0;
  • 0,31-0,4 – k8 = 1,05;
  • 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

  • диагональный, где подача сверху, обратка снизу – 1,0;
  • односторонний, где подача сверху, обратка снизу – 1,03;
  • двухсторонний нижний, где и подача, и обратка снизу – 1,1;
  • диагональный, где подача снизу, обратка сверху – 1,2;
  • односторонний, где подача снизу, обратка сверху – 1,28;
  • односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

  • практически не прикрыт подоконником, не прикрыт экраном – 0,9;
  • прикрыт подоконником или выступом стены – 1,0;
  • прикрыт декоративным кожухом только снаружи – 1,05;
  • полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Расход теплоносителя через 1м.п. чугунных радиаторов

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.3, стр. 47

Определим расход теплоносителя через одну секцию чугунного радиатора кг/ч

35:10 = 3,5 кг/ч расход теплоносителя через одну секцию (G), где:

10 шт. – количество секций в 1 м.п. радиатора;

35 кг/ч – расход теплоносителя через 1м.п. радиатора.

Расход теплоносителя через 1м.п. отопительных приборов

Расчетная площадь нагревательной поверхности секционных радиаторов Fp в зависимости от числа секций в радиаторе
ЧислосекцийNiРадиатор
М-140-АОМ-140 (М-140-А)М-140-АО-300М-90РД-90с
Площадь нагревательной поверхности одной секции, экм
0,350,310,2170,260,275
20,840,760,590,670,70
31,181,070,800,930,97
41,521,371,011,181,25
51,841,671,221,431,50
62,161,981,431,681,73
72,542,261,641,932,01
82,822,521,852,192,28
93,152,832,062,442,56
103,493,12,272,692,80
113,823,392,472,943,05
124,123,682,683,193,30
134,453,962,893,453,57
144,774,263,103,703,86
155,084,583,313,954,06
165,424,823,524,204,32
175,735,093,734,454,54
186,055,393,944,714,80
196,375,674,154,965,07
206,705,964,365,215,33
217,016,244,575,465,59
227,346,584,785,715,85
237,656,814,995,976,11
247,997,105,206,226,37
248,317,385,416,476,57
Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.13, стр. 67

Красным цветом выделены данные по радиаторам 1-го (7 секций), зеленым — 2-го (8 секций), синим — 3-го (9 секций) типов.

Определим расчетную формулу плотности теплового потока на 1 экм нагревательной поверхности отопительных чугунных радиаторов Gотн / Fp ≤ 7 или

Gотн / Fp ≥ 7

Радиаторы М-140-АО 7 секций (4 радиатора)

Gотн / Fp = (3,5 х 7) : 17,4 : 2,54 = 0,55

Итого: 0,55 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 7 = 24,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,05 х ((95,0 + 70,0):2 -20)1,32 = 422,5 Ккал/(ч·экм)

0,35х7 = 2,45 экм

422,5х2,45 х4 = 4140,5 Ккал/ч

Радиаторы М-140-АО 8 секций (1 радиатор)

Gотн / Fp = (3,5 х

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 8 = 28 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х8 = 2,8 экм

426,5х2,8 х1 = 1194,2 Ккал/ч

Радиаторы М-140-АО 9 секций (1 радиатор)

Gотн / Fp = (3,5 х 9) : 17,4 : 3,15 = 0,57

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 9 = 31,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х9 = 3,15 экм

426,5х3,15 х1= 1343,5 Ккал/ч

Суммарная тепловая нагрузка по радиаторам М-140-АО

Qр.от.= 4140,5+1194,2 +1343,5 =6678,2 Ккал/ч

Расчетная формула плотности теплового потока на 1 экм нагревательной поверхности отопительных приборов:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.8, стр. 52

Посмотреть: тепловые нагрузки на отопление админ здания

Коэффициент φ, учитывающий расход воды в систему:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), стр. 48

Теплотехнический расчет. Пример.

В процессе теплотехнического расчета также определяется точка росы

Важно, чтобы график фактических температур внутри стены пересекался с прямой точки росы как можно ближе к наружной стене, чтобы на внутренней поверхности стены не образовывался конденсат, который может привести к возникновению плесени и грибка

Многие собственники квартир после удаления подоконного блока или частичного демонтажа наружной не несущей стены, либо не ставят французские окна совсем, либо ставят однокамерный стеклопакет. Во-первых, это не законно, потому что существующая система отопления не рассчитана на обогрев дополнительных холодных площадей. Во-вторых, в этом случае необходимо делать очень качественное утепление балкона или лоджии, что, к сожалению, встречается достаточно редко. Из-за остающихся мостиков холода температура внутри помещения становится непригодной для проживания, возникает конденсат, грибок и плесень. Часто промерзает плита перекрытия, и у соседей снизу начинаются такие же проблемы.

Надеемся, наша статья была для Вас полезной.

Добавить в закладки

Теплотехнический расчет конструкций — что это такое и для чего нужно делать

Теплотехнический расчет наружной стены помогает получить точную цифру по объему тепла, который необходим, чтобы в здание было максимально комфортно находиться. Является основой для создания отопления. В любом помещение происходит теплообмен, отдается тепло во внешнюю среду, и эту отдачу необходимо возвращать обратно. Уровень потери тепла должен возвращаться внутрь в том же количестве.

Определить, сколько тепловой утрата следует восстановить для хорошего микроклимата, не проводя расчет теплопроводности стены верно в принципе невозможно. Результат почти со стопроцентной вероятностью будет с большим отклонением от правды.

В расчет стен по тепловым моментам профессионалы включают учет множества параметров, каждый из которых существенно воздействуют на данный показатель. Важны материалы, которые применяются, стороны света, температурные показатели воздуха и другие.

Если не провести подобный расчет, то приобретение системы отопления, отопительного котла, теплого пола и другого связанного с данным процессом оборудование может быть произведено не верно. В итоге можно столкнуться с проблемой недостаточного тепла, когда потеря его будет большей, чем возмещение.

Придется менять оборудование, а это дело дорогостоящее. С учетом сложности монтажа теплого пола потеря будет не только денежная, но временная. Когда установлен весь отделочный материал снятие материалов будет большой проблемой, ведь процедура не самая приятная для владельца. А жить в холодном жилом помещение, мало кому хочется.

Теплотехнический расчет наружной стены помогает получить точную цифру по объему тепла, который необходим, чтобы в здание было максимально комфортно находиться.

Можно выделить следующие плюсы проведения расчетов:

  • Экономическая выгода за счет дальнейшей оплаты за отопление, когда проведены правильные работы по утеплению, то переплачивать каждый месяц по счету не приходится, в итоге процесс оправдывается финансово;
  • Оптимальный микроклимат помогает избежать образования грибка и плесени на поверхности, что является опасным для здоровья человека, также данные образования вредят целостности материала;
  • Траты на электроэнергию также будут меньше, ведь оборудование не должно будет работать излишне.

Когда проведены правильные работы по утеплению, то переплачивать каждый месяц по счету не приходится.

Требования и сопутствующая документация

Рассчитать теплопроводность стены можно только с учетом регламентирующих процесс документов. Разработано несколько документов, где прописаны нормы и правила работы. Вычисления будут зависеть от вида материала, из которого построен дом: газобетонные блоки, кирпич, газоблок, брус, сэндвич панели и другие. Каждый имеет свои нормы теплопроводности.

Используются следующие издания для правильного подсчета:

  • Ориентируются на СП 50.13330.2012 «Тепловая защита зданий», это переизданная версия от 2003 года, профессионалы при работе используют данный норматив как основной;
  • СП 131.13330.2012 «Строительная климатология», также основана на более раннем издании 1999, служит основой для ориентира на климат региона, где расположено здание;
  • СП 23-101-2004 «Проектирование тепловой защиты зданий», данный документ является раскрывающим 1-ый документ, в нем многие пункты расписаны подробнее;
  • ГОСТ 30494-2011 с 2011 года «Здания жилые и общественные», прежняя версия издана в 1996, о специфике назначений зданий и их особенностях;
  • Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие». Помогает проще понять специфику задания, раскрывает многие моменты.

Вычисления будут зависеть от вида материала, из которого построен дом.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:

Q=S*100 Вт (150 Вт),Q — требуемое количество тепла, необходимое для обогрева всего помещения, ВтS — отапливаемая площадь помещения, м?Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

  • В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
  • При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
  • Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Недостатки расчета по площади

Расчет, основанный на площадном показателе, не отличается большой точностью

Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности

Часто стараясь перекрыть их, в проекте предусматривают «запас».

Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:

  1. При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
  2. Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
  3. Когда помещения промышленные или складские, применяют множитель 150 Вт.
  4. В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
