Какие бывают типы батарей отопления – обзор и сравнение

Определение мощности

Лучшие радиаторы – это отопительные приборы, которые максимально быстро и полностью прогревают помещение. Чтобы подобрать такое устройство, требуется произвести расчет мощности оборудования. Для подсчета можно воспользоваться одним из следующих способов.

По площади помещения

Самый простой способ определения количества секций радиатора отопления – это расчет по площади.

Для определения параметра потребуется знать длину и ширину комнаты. Расчет производится по следующей формуле:

N = S*100/Рс, где

N – требуемое количество секций батареи;

S – площадь помещения, определяемая как произведение длины на ширину комнаты;

100 – расчетный показатель необходимого тепла на 1 м² площади;

Рс – мощность одной секции батареи, которая указана в техническом паспорте.

Например, длина комнаты составляет 7 м, а ее ширина – 4 м. В данной ситуации площадь помещения составит 7*4 = 28 м².

Средняя мощность одной секции биметаллического радиатора составляет 200 Ватт. Следовательно, для поддерживания оптимальной температуры в комнате достаточно установить батарею из биметалла, имеющую 28*100/200  = 14 секций.

По объему помещения

Наиболее точный расчет можно провести по объему помещения, то есть, учитывая высоту потолков. Для определения количества секций батареи требуется воспользоваться следующей формулой:

N = S*h*41 (34)/Рс, где

N – необходимое количество секций;

S – площадь помещения, определенная как произведение длины комнаты на ее ширину;

h – высота потолков в комнате;

41 или 34 – расчетные показатели оптимального количества тепла на 1 м³ объема помещения. Причем производить расчет для кирпичных домов принято с параметром 34 Вт, а для домов, изготовленных из панелей – 41 Вт;

Рс – мощность одной секции отопительного оборудования.

Например, требуется определить количество секций стального радиатора для помещения с габаритными размерами 8 м (длина), 5 м (ширина) и 2,5 м (высота потолков), расположенного в кирпичном доме. Мощность одной секции оборудования составляет 150 Вт.

Площадь (S) = 8*5 = 40 м²

Объем помещения составляет 40*2,5 = 100 м³

Исходя из данных параметров, потребуется батарея, в которой находится 100*34/150 = 23 секции.

Как собрать радиатор?

Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:

  • положить батарею на ровную поверхность;
  • каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
  • соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
  • на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.

2 Чугунный вариант

Батареи центрального отопления бывают нескольких типов. Они отличаются материалом, техническими данными и внешним видом. В советское время были распространены чугунные радиаторы. Они тяжеловесные и не отличаются особой эстетикой. К особенностям таких конструкций можно отнести:

  • высокую теплопроводимость;
  • длительный период нагрева;
  • медленное остывание.

Если произойдет авария, то чугунная батарея еще какое-то время будет сохранять тепло. В этом плане она превосходит агрегаты из стали и алюминия. Прочный и надежный материал выдерживает давление до 30 атмосфер. Еще одно преимущество чугунных радиаторов — это их универсальность. Они сочетаются с любыми трубами.

Чугун устойчив к появлению ржавчины, поэтому изделия из него прослужат не один десяток лет. Поверхность батарей покрывается защитной краской, которая препятствует сбору пыли. Уход за радиаторами простой. Они не требуют спуска воздуха и других процедур.

Современные производители выпускают агрегаты разного размера и дизайна. Можно найти устройства, выполненные в ретростиле или украшенные коваными элементами. Современные модели имеют напольные крепления.

К недостаткам чугунных конструкций можно отнести слабую инерционность. Медленное остывание не всегда является преимуществом. Порой такую систему сложно отрегулировать для оптимальной температуры. Еще один недостаток — это сложный монтаж.

6 Общие вопросы

Выбрать качественную отопительную систему для частного дома довольно сложно. Из-за высокого разнообразия моделей, форм исполнения и обширного ценового сегмента, неопытному покупателю бывает проблематично определиться с выбором. Если знать об основных критериях и руководствоваться рекомендациями, будущая покупка будет успешной и оправдает себя.

В техническом плане радиаторы имеют несколько рабочих свойств. В их числе:

  • материал изготовления;
  • форма исполнения;
  • рабочие свойства.

Еще несколько лет назад единственным вариантом радиаторов являлись чугунные устройства, работающие на водяном теплоносителе. Такая продукция изготовлялась на отечественных предприятиях. Вариант реберной конструкции был придуман инженером Францом Сангали. Именно он запатентовал название «батарея»

6 Как выбрать радиатор отопления в зависимости от мощности

Как правильно подбирать радиаторы отопления для частного дома? Здесь важен не только внешний вид изделий, но и мощность – при покупке прибора нужно выяснить, сколько понадобится мощности для обогрева системы. Сделать это не так сложно, как может показаться вначале. Так, на обогрев одного квадратного метра в комнате с высотой потолков в три метра и одним окном нужно около 100 Вт. Затем просто умножаете площадь комнаты на 100 Вт. А чтобы расчеты были еще более точными, не забудьте:

  • если в комнате одно окно и две внешние стены, прибавьте к рассчитанной мощности еще примерно 20 %;
  • если два окна и две внешней стены – прибавляем около 25-30 %;
  • когда окно выходит на северную часть, стоит приплюсовать к расчетам минимум 10 %.

Проведя такие расчеты, вы сможете более точно подобрать подходящий радиатор для дома. А мощность приборов всегда можно посмотреть в документах – «паспорте» прибора

К слову, совершенно неважно, какие вы решили выбрать батареи отопления для установки в частном доме, если вы неправильно установите их, они станут украшением вашего дома, но не будут давать нужного тепла для обогрева помещения

Выбор радиаторов для загородного дома

Давайте рассмотрим, где монтировать радиаторы – эта информация обязательно будет вам полезной, когда вы будете создавать схему отопления. Так, размещать батареи следует под световыми проемами – окнами. Это место всегда имеет больше всего тепловых потерь, даже если у вас установлены современные стеклопакеты. Радиатор, размещенный под окном, прогреет воздух вокруг себя. После чего нагретый воздух поднимается вверх и создаст перед окном завесу, препятствующую проникновению холода в помещение.

Выбирая, какие радиаторы отопления лучше приобрести для частного дома, не забывайте про важность длины приборов – она должна соответствовать ширине оконного проема. В крайнем случае длина должна быть не меньше 50 % от ширины окна. В угловой комнате стоит разместить 1–2 дополнительных устройства вдоль наружных стен, подвергающихся воздействию холодного воздуха

Собираясь устанавливать стояки отопления, монтируйте их в углах, что обеспечит их прогрев и позволит избежать вероятности почернения стенок и появления в них плесени

В угловой комнате стоит разместить 1–2 дополнительных устройства вдоль наружных стен, подвергающихся воздействию холодного воздуха. Собираясь устанавливать стояки отопления, монтируйте их в углах, что обеспечит их прогрев и позволит избежать вероятности почернения стенок и появления в них плесени.

И не забывайте, что доступ к батареям должен быть открытым. Многие владельцы частных домов закрывают радиаторы отопления листами гипсокартона, что делать нежелательно – это усложнит процесс очистки и ремонта приборов в случае необходимости. Кроме того, применение подобного ограждения приведет к пересмотру ранее проведенных расчетов по мощности.

Мы рассказали вам, как и какие батареи отопления лучше всего выбрать для установки в частном доме. Теперь вы знаете, что при покупке приборов нужно учитывать качество воды в трубах, мощность устройств, их внешний вид и даже возможность установки на хрупкие перегородки, если это необходимо.

Рекомендации по выбору батарей отопления

Как и чем закрыть батареи отопления, декорировав их в комнатеНе рекомендуется использовать их в тех случаях, если:

  1. В системе отопления наблюдается высокое давление. Поскольку алюминий является хрупким металлом, при превышении максимально допустимого давления изделие может не выдержать и дать течь. По этой причине алюминиевые радиаторы не используются в многоэтажных домах, подключенных к центральной магистрали.
  2. В качестве теплоносителя используются незамерзающие жидкости, которые несовместимы с алюминием. В случае контакта такого теплоносителя с данным металлом происходит химическая реакция, приводящая к разрушению отопительного прибора.
  3. Котел имеет медный теплообменник. Медь и алюминий являются несовместимыми материалами, так как они образуют гальваническую пару, между которой возникает электрический ток, разрушающий оба элемента. Больше всего страдает алюминий, так как его ионы притягиваются к меди. В результате со временем стенки отопительного прибора станут тоньше и могут дать течь. Однако такой проблемы не возникнет, если при создании отопительной системы были использованы металлопластиковые или полипропиленовые трубы – в этом случае гальваническая пара не образуется.

Детально о видах батарей отопления на видео:

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

  • При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
  • Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
  • Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

  • Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
  • Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
  • Подсоединить батарею к трубам отопительной системы;
  • В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Визуальные характеристики

Разбираясь, какие батареи лучше ставить с точки зрения дизайна, нужно учитывать следующие особенности разных радиаторов:

  1. Чугунные радиаторы. Изделия, выпущенные отечественными производителями, несмотря на небольшое улучшение дизайна, хорошими декоративными свойствами не отличаются. Чтобы радиаторы из чугуна хорошо вписались в интерьер помещений, выбирать нужно будет из моделей европейского производства, имеющих хорошее покрытие и довольно интересный дизайн. Также существуют изделия «ретро» – очень дорогие, но невероятно стильные радиаторы.
  2. Алюминиевые радиаторы. Отопительные приборы из алюминия отличаются широким разнообразием дизайна. Они выпускаются в разных цветовых гаммах и имеют несколько стандартных размеров, что позволяет устанавливать их в любой точке здания.
  3. Стальные радиаторы. О панельных устройствах долго говорить не приходится – они имеют гладкую поверхность, которая позволяет гармонично встроить такой радиатор в любой интерьер. С трубчатыми стальными радиаторами все выглядит несколько иначе. Все дело в нестандартной форме таких изделий, которая требует грамотного проектирования отопительной системы, чтобы они в ней поместились. Впрочем, на декоративных свойствах трубчатых приборов это не сказывается – при должном усердии их можно установить где угодно, и смотреться они будут очень хорошо.
  4. Биметаллические радиаторы. Данные изделия имеют очень хорошие декоративные свойства. Выбирать можно как из моделей с прямыми поверхностями, так и с изогнутыми контурами. Последние отлично подходят для помещений с плавными очертаниями.
  5. Половые конвекторы. Конвекторы не могут похвастать особыми визуальными характеристиками. Сами по себе они не меняются, а возможность повлиять на дизайн ограничена декоративными свойствами наружных решеток.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который «одевают» алюминиевую оболочку.

Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

  • Инерционность практически отсутствует, отдача тепла — велика.
  • Биметалл может выдерживать повышенное давление и гидроудары.
  • Объем горячей воды небольшой.
  • Монтаж прост, дизайн — современен.
  • Стойкость к коррозии.
  • Цена «кусается».
  • Теплоотдача ниже, чем у радиаторов из алюминия.

Давление (рабочее) – в среднем 20-50 бар.
Тепловая мощность (1 секции) – 150-180 ватт.
Температура горячей воды (максимум) – 130 градусов.
Характеристики теплоносителя – неважно.

Расчёт тепловой мощности по базовым формулам для упрощения процедуры выбора

Немаловажный фактор выбора радиатора – тепловая мощность. Расчёт производится на основании площади помещения или по объёму.

Как выбрать РАДИАТОР отопления? Конвектор?

Watch this video on YouTube

По площади

Существуют строительные нормы потребности отопления в помещении:

  • при умеренных климатических температурах на 1 кв. м нужно 50-100 Вт;
  • в холодных условиях – до 200 Вт.

Чтобы произвести расчёт необходимого количества тепла нужно умножить площадь помещения на нужный показатель приведённый выше. Чтобы исключить риск возникновения ошибки, лучше выбрать верхнюю границу нормы.

По объёму

Чтобы решить, сколько секций должен содержать радиатор, нужно произвести расчёт основываясь на объёме помещения. От высоты потолков зависит, сколько нужно тепла для отопления всей квартиры.

Формула расчёта остаётся неизменной: посчитайте объём помещения, умножив его площадь на высоту потолка, определите количество необходимого тепла:

  • для обогрева квартиры в панельном доме на 1 кв. метр воздуха нужно 40 Вт, количество секций – 9,75;
  • в доме из кирпича – 35 Вт, число секций – 8,5.

Стальные радиаторы отопления

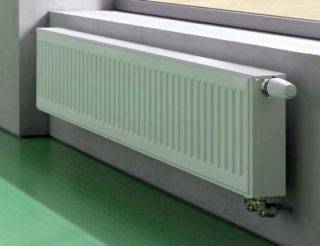

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.

Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

  • Инерционность – низкая, отдача тепла — отличная.
  • Объем теплоносителя мал, потребление энергии — небольшое.
  • Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
  • Крайне низкая цена.

— Минусы:

  • Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
  • Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
  • Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.

Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

  • Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
  • Тепловая мощность (общая) – 1200-1600 ватт.
  • Температура горячей воды (максимум) – 110-120 градусов.
  • рН воды – 8,3-9,5.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Как выбирать радиатор по его тепловой мощности

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице. Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора

Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

  • Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
  • Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
  • Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
  • Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
  • Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
  • Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
  • Высота потолка – от нее зависит объем помещения.
  • От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
  • Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
  • Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

  • Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
  • Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

  • Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
  • При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Принцип работы и устройство радиатора отопления

В основе работы отопительных радиаторов нет никакой сложности. Нагретая до нужной температуры вода движется в помещение по системе труб, а затем попадает в нагревательные приборы, от которых, в свою очередь, происходит нагрев воздуха в жилище.

В том случае, если способ передачи тепла является конвекционным, то есть ускоренным, то аппарат обогрева будет именоваться конвектором. А если в основе передачи тепла лежит принцип излучения, что означает нагрев пространства за счет нагретой до определенной температуры поверхности, то такой механизм будет называться радиатором.

Нередки случаи, когда производители изготавливают отопительные батареи комбинированного типа, которые представляют собой конвекторы-радиаторы панельного образца. Несмотря на показатели температуры в нагревательных приборах, эти агрегаты будут производить около 60% тепла посредством излучения энергии, а оставшиеся 40% будут производиться способом конвекции. Это позволяет максимально снизить конвекцию нагретого воздуха и делает возможным качественный обогрев находящихся в помещении объектов. Подобное устройство в некоторой степени напоминает конструкцию теплого пола.

Конструктивные особенности стальных радиаторов

Стальные радиаторы отопления значительно дешевле по стоимости, чем алюминиевые и биметаллические

Постройка жилого дома — затратное мероприятие, требующее тщательного изучения и подбора комплектующих.

Выбирают составные части отопительной системы, исходя из параметров:

  • стоимости;
  • надёжности;
  • технических характеристик;
  • внешнего вида.

Стальные батареи отопления — вариант для обустройства жилых домов.

Сталь — относительно дешёвый и технологичный материал. Разница в стоимости железных радиаторов по сравнению с алюминиевыми или биметаллическими становится ощутима при монтаже отопления в загородном доме, когда надо приобрести 10 – 15 приборов.

Штамповка и контактная сварка, используемые при изготовлении, удешевляют конструкцию и стоимость конечного продукта.

Технические характеристики большинства моделей допускают использование металлических батарей отопления в системах с давлением пароводяной смеси до 10 Атм. Такой показатель с большим запасом перекрывает допустимые нагрузки в частной отопительной сети (до 4 Атм).

Внешний вид современных стальных батарей подходит для любых интерьеров. Выделяются изделия, окрашенные в различные цвета, но и цена их выше.

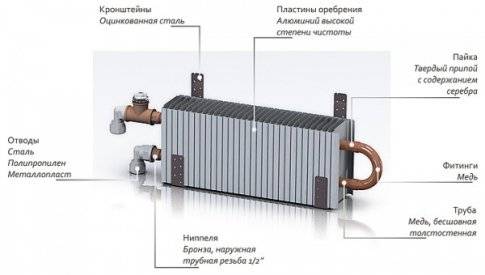

Особенности конструкции радиатора отопления

Обустраивая теплоснабжение в жилом помещении, очень важно учитывать технические характеристики батарей отопления и особенности их конструкций. Выбирая в качестве нагревательного оборудования секционные радиаторы, существует возможность впоследствии увеличить обогреваемую ими площадь, добавив желаемое количество секций, а при монтаже панельной батареи сделать это будет нельзя

Кроме того, секционное устройство радиатора позволит не только регулировать объем производимого тепла, но и сделает возможным быструю замену неисправной секции без остановки работы всей системы.

Принцип работы батареи отопления также основывается на учете такого важного фактора, как межосевое расстояние, определяемого как вертикальная длина промежутка между центрами труб отвода и подвода. Крайне важно помнить об этом параметре в том случае, когда выполняется замена батареи или разводки труб

Не менее важно помнить и о таком критерии, как диаметр установленных труб. В том случае, если этот параметр будет недостаточно большим, есть риск засорения приборов отопления. Обусловлено это тем, что в теплоносителе зачастую встречаются разные вредные примеси наподобие песка, ржавчины и пр. Оседая на внутренней поверхности труб, эти вещества могут не только снизить производительность работы системы отопления, но и привести к ее полной поломке.

Поэтому подходить к выбору отопительного прибора следует очень внимательно. При необходимости всегда можно изучить различные фото нагревательных аппаратов, которые обычно есть в наличии у поставщиков данного оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
