Двухтрубная тупиковая система отопления: схемы и описание

Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

https://youtube.com/watch?v=vkXy8qoEukQ

Kromax IDEAL-4

Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.

  • Наклонный.
  • Диагональ: 22 — 65 дюймов.
  • Расстояние от стены: 23 мм.
  • Угол наклона: 0 — 10⁰.
  • Макс. нагрузка: 50 кг.
  • Встроенный уровень.
  • Защита от падений.
  • Отверстия VESA: от 50х50 мм.

Основные характеристики водяных систем

Монтаж системы отопления в частном доме с газовым котлом и ее схема

По способу передачи тепла схемы разделяются на лучистые и конвективные:

  1. Лучистая сеть отличается тем, что передает тепло предметам, которые затем обогревают воздух в помещении. Отопление считается более полезным для человека. Климатические системы полезно выставлять на +18 С вместо +24 С. При лучистом распространении тепловой энергии обогрев получается более мягким и длительным.

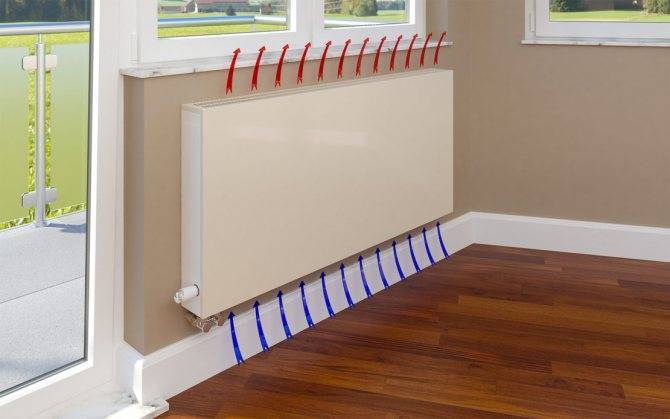

  2. Конвекционное или конвективное. Приборы отопления нагревают воздух в комнате, а он передает тепловую энергию предметам. Конвекция – перемещение тепловых потоков по их физическому свойству, то есть вверху находятся более теплые пласты газа, внизу – охлажденные. Таким образом обеспечивается постоянная циркуляция воздуха в комнате, что делает прогрев более равномерным.

Устройство водяной системы отопления в частном доме

Водяное отопление загородного дома может быть однотрубным, двухтрубным, с принудительной или естественной циркуляцией, открытого и закрытого типа.

Рассмотрим варианты системы по количеству контуров:

Однотрубная сеть – схема, при которой прокладывается только один трубопровод, работающий на подачу и обратку

К магистрали подключаются радиаторы отопления, подача осуществляется поочередно, поэтому важно правильно рассчитать температуру носителя, иначе крайний в сети радиатор останется холодным. До врезки подачи в последний радиатор трубопровод считают подающим, по выходу из батареи – обратным

Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям

Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке

Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям. Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке.

Для увеличения теплоотдачи в двухтрубной схеме рекомендуется установить распределительный коллектор для регулировки подачи теплоносителя к каждой батареи, также коллектор позволит контролировать температуру воды в радиаторе.

Чтобы поддерживать одинаковую температуру воды в разветвленных сетях, применяется бифилярная система отопления. Схема выглядит как сочетание одно-, двухтрубной системы с разделением общего контура на зоны с радиаторами, стояками и ответвлениями. Концы таких локальных сетей соединены одной трубой, стыковка последовательная, циркуляция теплоносителя противоположная, уровень прогрева разный – на подачу вода поступает горячая, в трубопровод обратного тока – уже охлажденная.

Схема устройства отопительной системы в многоквартирном доме

Централизованная сеть отопления отличается от автономной, но точно так же составляется с учетом индивидуальных характеристик строения. К стандартным вариантам относятся однотрубные сети с параллельным подключением приборов отопления. В этом случае стояк отопления проходит по квартирам вверх, к нему присоединяются батареи, расположенные в каждой квартире. Поскольку все стояки объекта подключены к одной питающей магистрали, условия прогрева в квартирах примерно одинаковые.

Элементы водяной сети отопления

Комплект оборудования включает:

  • отопительный прибор (генератор) – это может быть котел или печь;
  • трубопроводы, по которым транспортируется теплоноситель;
  • батареи;
  • циркуляционный насос;
  • расширительный бак.

Классически применяемые схемы

Классически для отапливания домов используют однотрубные или двухтрубные системы. Однотрубная схема предполагает установку одного контура с тепловым носителем.

Ключевым плюсом подобной системы считается маленькая вся длина трубопровода. Разумеется меньше денежные расходы на прокладку системы, процесс установки проводится быстрее, ниже аварийность. Минусом такой схемы считается уменьшение температуры воды при проходе по трубам, заключительный отопительный прибор может быть очень мало горячим.

Применяемые схемы для попутной системы обогрева

Двухтрубная схема (двухконтурная) просит установки 2-ух контуров для движения воды по замкнутому контуру от котла до отопительных батарей. Первая труба подает тепло от котла в отопительные приборы, вторая считается обратной, остывшая вода передвигается в обратном направлении. Схемы разводки и в том и другом случае очень простые.

При двухконтурной схеме батареи подключают параллельно их можно выборочно закрывать если понадобится.

Двухтрубные классические системы также называют тупиковыми

Важное отличие от «петли Тихельмана» в том, что подача носителя тепла подающей и обратной магистралей идет по самым разнообразным направлениям. Горячая вода идет от котла к батарее, возвращает тепло и отводится в «обратку», двигаясь к котлу

Встречное движение воды имеет определенные минусы: ближние к котлу отопительные приборы греются быстрее и помещения отаплюются неодинаково

Встречное движение воды имеет определенные минусы: ближние к котлу отопительные приборы греются быстрее и помещения отаплюются неодинаково.

Тупиковая и попутная схема движения носителя тепла

Попутная система обогрева приватного дома имеет плюсы если сравнивать с тупиковой по гидравлике. Тепловой носитель передвигается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается идеальная сбалансированность системы. Отопительные приборы применяются равные по размерам и мощности.

Виды системы отопления тупикового типа

Тупиковая система отопления – один из подвидов двухтрубной – делится на два вида:

  • горизонтальная;
  • вертикальная.

В системе вертикального типа все отопительные приборы присоединяются к вертикально расположенному стояку.

В результате возникает неравномерная интенсивность циркуляции воды – чем дальше от магистрали находится радиатор, тем меньше тепловой энергии ему достается. В итоге не удается поддерживать в разных помещениях одинаковую температуру.

Гораздо практичнее с данной точки зрения горизонтальная система. В этом случае каждый прибор присоединяется к двум магистралям – прямой и обратной. Тупиковая система горизонтального типа и конструктивно проще, она менее материалоемка, чем горизонтальная.

Водяная система отопления – самая популярная на сегодняшний день. Водяное отопление в частном доме бывает разным. Рассмотрим основные типы данной системы.

Как устроена однотрубная система отопления частного дома, описано тут.

Возможно, следующая тема вас заинтересует: . Принцип действия двухтрубной системы отопления и способы монтажа.

Типы систем отопления по создаваемому перепаду

Системы с естественной циркуляцией

Эти системы были распространены в недавнем прошлом, так как в то время на отопительном рынке отсутствовали современные материалы и высокоточное энергоэффективное оборудование. Принципом работы таких систем является движение теплоносителя от источника тепла (котла) к приборам отопления под воздействием естественных сил и из-за разности плотностей теплоносителя.

Главным достоинством таких систем является невысокая цена, долгий срок эксплуатации и энергонезависимость. Если в регионе строительства наиболее часты перебои с электроснабжением, то для защиты системы отопления от заморозки и для обеспечения стабильного отопления следует останавливать выбор на гравитационных системах. Гравитационные системы отопления являются саморегулирующими: при отсутствии потребности в тепле обратный теплоноситель имеет температуру и, следовательно, плотность, приближенную к подающему. Поэтому перепад становится меньше и циркуляция теплоносителя уменьшается.

К недостаткам таких систем относятся увеличенный диаметр трубопроводов, установка расширительного бака открытого типа в самой верхней точке системы (выделение для этого технического помещения), частое завоздушивание системы, невозможность регулировать теплоотдачу на радиаторах индивидуально и ограниченный радиус работы (по горизонтали не более 20-30 метров).

Принудительная (механическая) циркуляция

Системы отопления с принудительной циркуляцией теплоносителя всех этих недостатков лишены.

Диаметры трубопроводов гораздо меньше в силу того, что перепад в системе создает циркуляционный насос с необходимым перепадом давления. Трубопроводы могут использоваться практически из любых доступных материалов, а сфера их применения ограничивается только лишь температурным режимом системы и способом прокладки. Расширительные баки мембранного типа устанавливаются в любой точке системы (наиболее часто в котельной) и не требуют выделения специального помещения в доме. В силу того, что система отопления любой конфигурации при механической циркуляции легко поддается балансировке, то место установки котла и длину отопительных веток или колец можно выбирать без ограничений. От этого только будет зависеть мощность насосного оборудования.

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

  1. Монтировать котёл, который будет выступать основным источником тепла.
  2. Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
  3. В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
  4. Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
  5. Подключить обратный контур к котлу.
  6. В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы.

Суть и достоинства двухтрубной схемы отопления

Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.

Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.

  1. Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
  2. Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
  3. Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
  4. Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.
Однотрубная тупиковая схема

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.
Пример тупиковой схемы с естественной циркуляцией для дома в два этажа

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.
Подключение дополнительных контуров в тупиковой системе: полотенцесушитель

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

1 Условия эксплуатации

Каждый домовладелец пытается сэкономить на отоплении, поэтому чаще всего встречаются схемы без циркуляционных насосов. То есть работа системы осуществляется за счет естественного стока воды путем размещения трубопроводов под определённым градусом, устанавливается расширительный бачок на максимальную высоту и так далее. Все это требует профессионального использования современных материалов. Следует учитывать такие особенности:

  1. 1. Чем больше радиаторов в системе, тем медленнее они будут прогреваться. То есть нужно разделить схему на несколько ответвлений, чтобы повысить эффективность.
  2. 2. Рекомендуется устанавливать циркуляционные насосы в том случае, если система имеет большую протяженность.
  3. 3. На одну ветку тупикового отопления должно приходиться не более 5 радиаторов

Экономическая составляющая при использовании этого проекта всегда намного привлекательнее, чем другие варианты. Но существуют и недостатки, которые связаны именно с длительным прогревом радиаторов. Если доверить работу профессионалам, которые смогут качественно проработать все основополагающие моменты, то можно получить неплохой и технологически актуальный результат.
