Монтаж
Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.
Подготовительные работы
Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:
- Не менее 10-ти см от подоконников,
- Около 12-ти см от пола,
- От 3-х до 5-и см от стены.
К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.
Сборка радиатора
Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:
- Ввернуть радиаторные пробки и заглушки,
- Подсоединить запорную арматуру,
- Собрать терморегуляторы,
- Проверить надежность ниппелей,
- Крепить воздушные клапаны
Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.
Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.
Схема подключения
Схема подключения алюминиевого радиатора может быть:
- диагональная,
- боковая,
- нижняя.
Алюминиевые радиаторы с нижним подключением установлены на напольный кронштейн
Подключение
Теперь можно подсоединить радиатор к системе. Для этого:
- Убедитесь, что в системе нет воды или она перекрыта в точках установки,
- Соедините секции с помощью затяжки на ФУМ-ленту,
- Закрепите радиатор к трубам посредством сгонов,
- Обязательно проведите опрессовку системы.

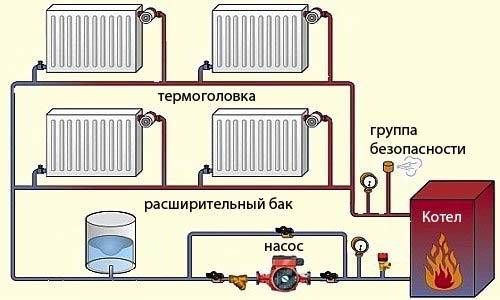

Схема устройства системы отопления
При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.
Схема устройства системы отопления
Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.
При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.
Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.
Регулировочный кран поможет управлять температурой
При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.
Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.
Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.
Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками
Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.
Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
Как отрегулировать батареи отопления в частном доме с котлом
Если отопительная система индивидуальна и «питается» от газового или электрического котла, то, помимо предложенных мер регулировки, можно просто изменить настройки нагревательного прибора. Обычно диапазон нагрева теплоносителей составляет 58…84 градуса Цельсия. Превышение нагрева запрещено во избежание порчи труб. Меньший, чем указан, нагрев может привести к образованию кислотного конденсата, портящего котел.
Таким образом, регулировка батарей отопления в частном доме путем регулировки газового котла отопления происходит следующим образом:
- усиление или уменьшение нагрева теплоносителя;
- выжидание для стабилизации температуры в системе (проверять желательно температуру обратки на каждом из радиаторов, контактным термодатчиком);
- новая регулировка.
Также в индивидуальных отопительных системах регулировать теплооотдачу можно с помощью регулировки циркуляционного насоса для отопления.
От его скорости – минимальной, средней, высокой – зависит быстрота движения нагретой жидкости по отопительным приборам. Чем быстрее вода движется по трубам, тем эффективнее теплоноситель отдает тепло. Поскольку обычно скорость движения составляет 30…90 л/мин, возможности регулировки достаточно широкие.
Регулировать прибор можно вручную или автоматически, в зависимости от модели.
Для некоторых приборов предусмотрена только автоматическая регулировка.
Важно: несмотря на то, что в системах с естественной циркуляцией можно обойтись без насоса, его установка позволяет сэкономить до 20…30% энергии. Это связано с большей скоростью прохождения теплоносителя по системе и подаче его в котел для нового нагрева с более высокой температурой. При этом эффективность отопления не снижается, теплоотдача радиаторов остается постоянной или даже повышается.
При этом эффективность отопления не снижается, теплоотдача радиаторов остается постоянной или даже повышается.
Повысив – или понизив – скорость прохождения нагретой воды по радиаторам, можно существенно изменить параметры отопительной системы. При наличии гидравлической балансировки качество отопления повышается на 20…45%, а экономия (газа, электричества, денег на оплату коммунальных услуг) может достигать 30…35%.
Правила размещения радиатора
Батареи ставят чаще всего под окном, чтобы компенсировать потери тепла при поступлении холодного воздуха через проем.
При этом нужно выдерживать следующие расстояния:
- от стены – 20 мм;
- от пола – 120 мм;
- от подоконника – 100 мм или больше.
Желательно, чтобы подоконник не слишком перекрывал радиатор для эффективной циркуляции воздуха в помещении. Эти цифры – только рекомендации, они могут быть больше или меньше, хотя заметные изменения могут отразиться на теплоотдаче конструкции.

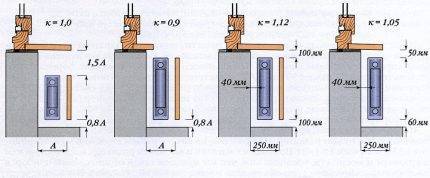

Теплоотдача батареи может изменяться в зависимости от способа установки. Если расстояния выдержаны правильно, прибор отдаст больше тепла
Чтобы улучшить ситуацию, рекомендуется покрыть стену за радиатором отражающим материалом, например, пенофолом. Хотя некоторые мастера считают эту меру бесполезной. А вот красивый декоративный экран станет препятствием для теплого воздуха, от него лучше отказаться. Современные батареи смотрятся вполне привлекательно, не имеет смысла их прятать.
Расчет необходимого количества секций
Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:
- характеристики помещения — площадь, высота потолков;
- расположение комнаты относительно общего строительного объема дома и сторон света;
- параметры наружного и внутреннего воздуха;
- степень теплоизоляции стен, чердака;
- тип и количество установленных окон;
- площадь остекления;
- особенности систем отопления — схема врезки, степень открытости;
- мощность одной секции в зависимости от вида радиатора.
![](/wp-content/uploads/2/0/2/202de3d8cc6524ac169202f73704a6e5.jpeg)
Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.
Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.
![](/wp-content/uploads/4/4/d/44da2f5a3cbd1f9605a4320fe43175e0.jpeg)
Пример:
- Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
- Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
- Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.
![](/wp-content/uploads/8/f/2/8f266c09d79e689449090221db7f7811.jpeg)
Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.
В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:
- если зимой в среднем на улице -10°, требуется 16 секций;
- при -20° — 25;
- при -30° — 34.
Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.
Подбираем нужные компоненты
Для предстоящих работ необходимо приготовить инструменты. Из запорно-присоединительной арматуры приобретаем краны, вентили, клапаны, терморегуляторы. Для монтажа нужны переходники, позволяющие соединить детали разного диаметра: муфты, сгоны. Для закрепления приборов на стене покупаются кронштейны и уголки. Необходимы и байпасы (перемычки в виде отрезков трубы), которые устанавливаются между двумя линиями трубопровода. Нужно заранее проверить наличие в составе всех элементов, чтобы во время монтажа не заниматься поисками недостающих деталей.
Полипропиленовые трубы для отопления
При монтаже батарей учитывается и возможность спрятать трубы теплосистемы под покрытия стен. Если имеется обшивка декоративным пластиком или гипсокартоном, то упаковка в них несущих частей системы отопления повысит эстетичный вид помещения. Наружу выводятся концы труб с имеющейся резьбой. Это делается для того, чтобы при последующих установках радиаторов не нужно было портить покрытие стен. Необходимые детали для монтажа подбираются с учетом диаметра резьбы.
Прячем трубы теплосистемы под покрытия стен
Современные способы соединения труб предусматривают и сварку, и резьбовую сборку. Оба варианта не влияют на срок службы батарей или уровень их прогрева, но имеют различия по нескольким параметрам. Например, сварочные швы более надежные, в то время как резьба боится механических нагрузок и вибраций. Кроме того, в старых домах часто невозможно на трубах сделать резьбу. Выходом из положения является сварка.
Но в новых домах ставят трубы из современных материалов, таких как: полипропилен, металлопластик. Для их соединения сварку уже не используют.
Варианты разводки труб
Разводка труб в помещении может быть двух видов. Каждый вид отличается типом и количеством комплектующих, сложностью и последовательностью работ.
- Однотрубная. Имеет последовательную схему подключения, когда выходная труба от первого радиатора питает следующий;
- Двухтрубная. Предполагает наличие отдельных трубопроводов теплоносителя.
При установке однотрубной варианта потребуется байпас. Устройство нужно для обеспечения бесперебойной работы всей системы при повреждении или неисправности одного радиатора
Полноценное функционирование системы отопления особенно важно при отрицательных температурах
Варианты подключения радиаторов отопления
От конструкции и типа устанавливаемой батареи, схемы подключения зависит выбор необходимых соединений, кранов, заглушек и термостатных головок.
Выполнение работ по установке батарей своими руками и подключению к системе требует наличие опыта в этой области. Сборка и опрессовка каждой разновидности радиаторов отличается. Да и в большом количестве фитингов и дополнительных элементов можно запутаться.
Рекомендации и советы
В завершение хотелось бы дать несколько рекомендаций, которые могут оказаться полезными.
- Монтаж систем трубопроводов следует проводить с учетом того, что натяжные фитинговые соединения нельзя укладывать в пол и стены. Если такое происходит, то для размещения соединений необходимо оставить небольшое свободное пространство
- Радиаторы должны быть в пределах 70% от ширины окна. Выполнение этого условия смогут обеспечить панельные радиаторы. Изменение толщины прибора позволяет изменять его габаритные размеры, и подобрать наилучший вариант не составляет сложности
- Установка систем дымоудаления не должны проходить через помещения с длительным пребыванием людей. При наружной дымовой трубе следует учитывать, что расстояния от нее до окон жилых помещений должны быть не менее 800 мм
- При использовании в качестве теплоносителя незамерзающих антифризных жидкостей нельзя устанавливать секционные радиаторы. Через определенное время ниппельные соединения могут дать течь
- Использование комнатного терморегулятора с таймером включения позволяет экономить до 40% энергии, расходуемой на отопление
Существует еще огромное количество тонкостей и нюансов. Если у вас отсутствует опыт, знания, рабочие навыки, то монтаж систем обогрева лучше доверить проверенному Исполнителю. Обычная стоимость работ оценивается на уровне 30-40% от цены оборудования и материалов.
Оптимальный вариант – заключить Договор с компанией, которая произведет все работы под ключ – разработает схему или выполнит проект, скомплектует оборудование и установит его. Практика показывает, что установка систем отопления под ключ помогает Заказчику значительно сэкономить
Необходимо обратить внимание на то, чтобы на все материалы и работы была предоставлена Гарантия
