Устройство водяного теплого пола: схема и характеристики

Пирог инфракрасных и стержневых полов

Элементы пленочного ИК-обогрева крепятся под финишное покрытие, что значительно упрощает монтажные работы. Слои отопительной системы размещаются так:

  • Черновая стяжка;
  • Подложка;
  • Монтаж пленочного ИК-материала;
  • Пароизоляционная подложка;
  • Стяжка и декоративная отделка.

В зависимости от состояния плит перекрытия толщина черновой стяжки может составить от 3 см до 5 см. Поверх нее крепится подложка, состоящая из тепло- и гидроизоляции, толщиной около 4 мм.

Схема установки стержневого комплекта отопления подразумевает монтаж нагревательных элементов на ровное покрытие, которое предварительно очищают от загрязнений. При необходимости заливается стяжка для защиты стрежней от механических повреждений.

ЧИТАТЬ ДАЛЕЕ: Маяки для стяжки пола — варианты устройства инструкции

Чтобы обеспечить качественный обогрев помещения и снизить теплопотери, перед монтажом финишного покрытия размещают теплоизоляцию.

Толщина стержневой отопительной системы зависит от состояния чернового основания. Нагревательные элементы прячутся в стяжку или плиточный клей.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

  1. Укладываем и формируем слой теплоизоляции;
  2. Кладем слой гидроизоляции;
  3. Фиксируем армирующую сетку;
  4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Программа для расчета отопительной системы

Существуют два метода, чтобы рассчитать водяной теплый пол, это – наглядный способ и онлайн калькулятор. При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик. На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится рассчитать. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. По этому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.

С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола. Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.

Окно программы калькулятора

Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C. В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами холодных и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

opolax.ru

Другие статьи раздела

  • 5 конструкций водяного пола на примере Uponor компании

  • Какой теплый пол лучше, электрический или водяной

  • Теплые полы Fenix из Чехии

  • Водяной теплый пол без стяжки

  • Теплый пол и мебель в комнате: влияние теплого пола на мебель

Keywords:

Выбор оптимального способа укладки

В больших помещениях (холлы, гостиные), идеальным вариант укладки трубопровода является «улитка», она способна равномерно прогревать площадь любого размера. Укладка «змейкой» возможна, однако пол в одной зоне будет горячей, чем в другой.

Для маленьких комнат вполне подойдёт «змейка», ведь на небольшой поверхности разница температур сотрётся и не будет заметна. Этот способ также отлично подходит для помещений со сложной планировкой. Кроме того, расположение вдоль наружных стен контура «змейкой», позволит отсечь холод идущий с улицы.

Идеально подходит данный вариант для помещений с разными зонами. В каждой зоне можно укладывать контур по наиболее подходящей схеме, для создания оптимального микроклимата.

«Угловая змейка» плохо прогревает помещение, её рекомендовано использовать с комбинированным способом, она будет идеально отапливать углы.

Водяной теплый пол

Тепловым элементом водяного теплого пола, являются водопроводные трубы, по которым циркулирует вода. Принцип работы водяного теплого пола, схож с работой системы радиаторного отопления. Вода нагревается в тепловом генераторе и циркулирует по замкнутому контуру труб уложенных в полу.

Регулировка и управление движением вода, а также управление температурой осуществляется в специальном коллекторном шкафу. Тепловым генератором выступают котлы отопления или центральное отопление.

Максимальный эффект от водяного теплого пола, проявляется в укрывной конструкции при укрытии труб пола стяжкой. Возможен вариант настильной системы, который называют либо деревянной системой теплый пол либо полистирольной. Обычно эти конструкции используются на вторых этажах частных домов, где невозможно сделать полноценную стяжку.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

Характеристики труб:

  • Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
  • Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
  • Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

  • Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
  • Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

  • Возможность обогревать квартиру независимо от сезона.
  • Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
  • Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
  • К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

  • Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
  • Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
  • Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

  • Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
  • Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
  • Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

  • Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
  • Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

НаименованиеРазмер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубыЦена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX20 x 2,0 мм, 100 м83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX26 x 3,0 мм, 50 м145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX32 x 3,0 мм, 50 м215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX40 x 3,5 мм, 25 м575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH20 х 2,0 мм, 100 м69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

  • металлопластик;
  • полиэтилен.

Трубы теплого пола полиэтиленовые

Инструменты и определение количества материала

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Виды настильной системы теплых водяных полов

Обитателям жилых строений, возведенных из дерева, можно порекомендовать монтаж водяного пола настильным методом двух видов:

  • водяной пол, уложенный на деревянной основе;
  • греющие полы, укладка которых осуществляется на полистирольную подкладку.

В каждом виде имеются своим отличия и особенности. По сути оба варианта имеют схожую конструкцию.  Водяные отопительные контуры монтируются на деревянную или полистирольную основу, в которой имеются специальные пазы для укладки трубопровода

Важное место в настильной конструкции занимают металлические пластины, распределяющие тепло по всей площади пола в отапливаемом помещении

Подкладка для отопительных труб может быть из разных материалов. Что касается финишного покрытия, то здесь варианты практически те же, как и в случае с бетонными водяными полами. Для жилого дома и предбанника в бане рекомендуется использовать ламинат или линолеум. В душевом помещении, в ванной комнате или в санузле настильную систему можно с успехом оборудовать керамической плиткой.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

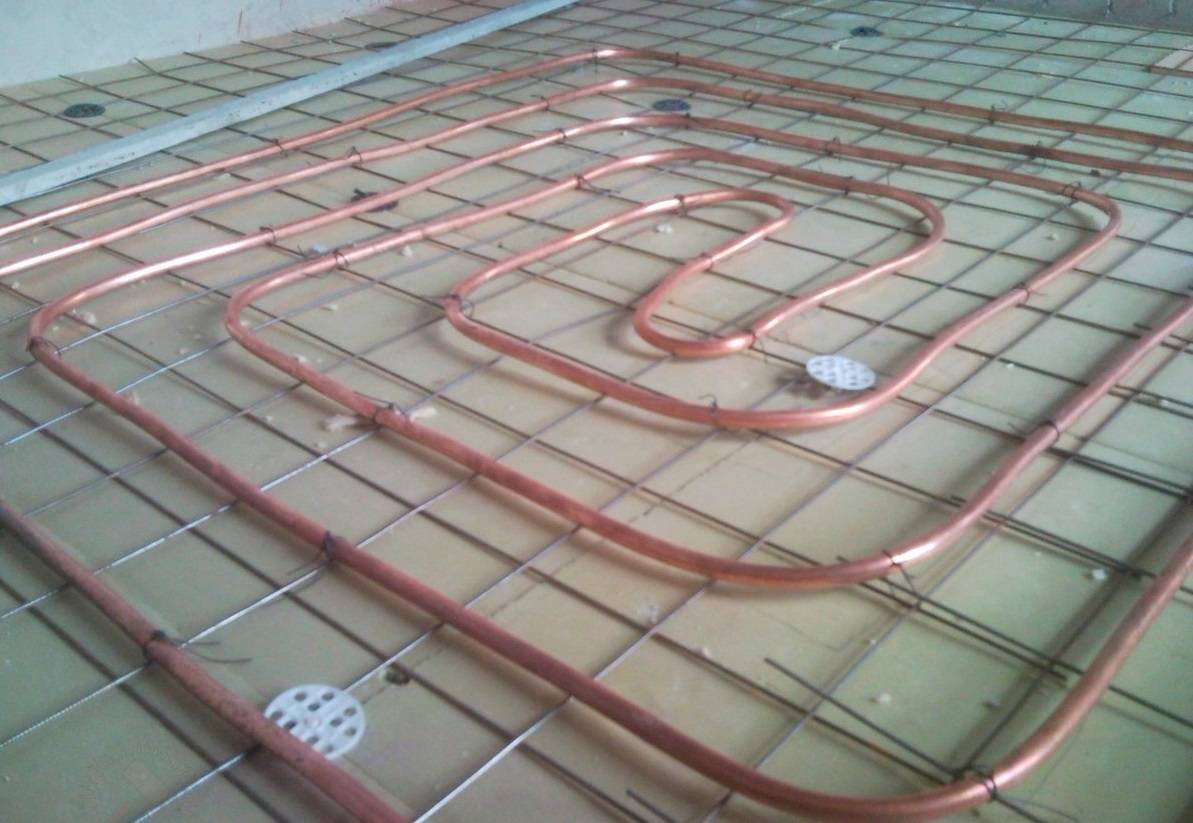

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Устройство системы «водяной пол»

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают провода, пленку или трубы, которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и электрические системы, в основном для частных домов – водяные. Остановимся подробнее на последнем виде.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором. Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола (с последующей заливкой цементным раствором), во втором – в конструкцию из деревянных досок. Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

↑ Монтаж чернового пола

Как уже было сказано выше, расстояние между лагами должно быть доведено до стандарта, то есть до 60 см. После того как этот этап вы успешно преодолели, стоит заняться устройством фальшпола, который в итоге будет держать на себе вес теплоизолятора. Для этого к лагам с нижней их стороны прибивается фанера или доска, можно даже ту, что уже была в употреблении.

Настил чернового пола

Поверх фальшпола уложите слой пароизоляции, только выбирайте специальные защитные пленки, а не обычную полиэтиленовую, так как применение последней приведет к образованию конденсата из-за перепада температур. Следующим слоем настелите либо минеральную вату, либо пенополистирол , либо любой другой материал, благо выбор сегодня огромен.

Укладка теплоизоляции

Не забудьте и про компенсационную ленту, которая приклеивается по всему периметру помещения. Ее предназначение — защитить пол от сезонных расширений.

Ограничения при использовании водяного теплого пола

  • В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
  • Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
  • Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

Основные схемы монтажа системы нагрева полов

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

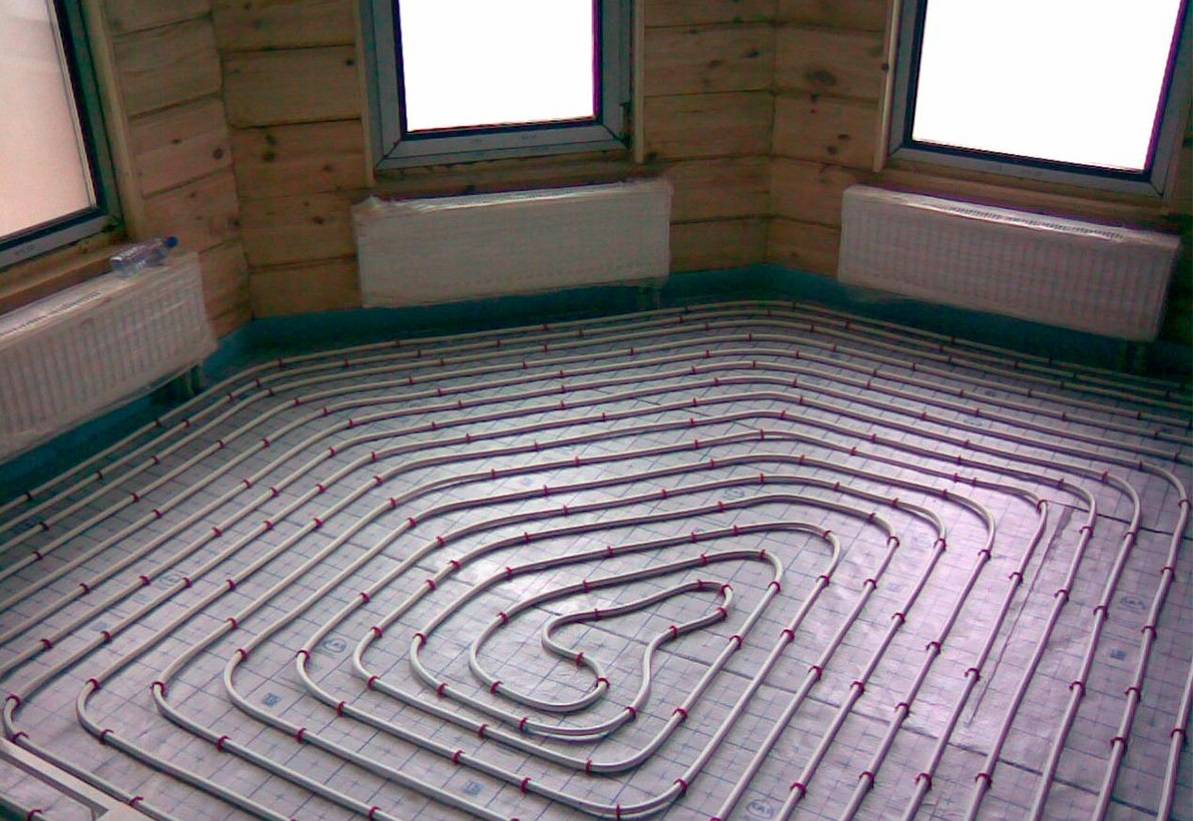

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

  1. Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
  2. При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.
