Как сделать вытяжку для мангала своими руками

2 Классификация устройства

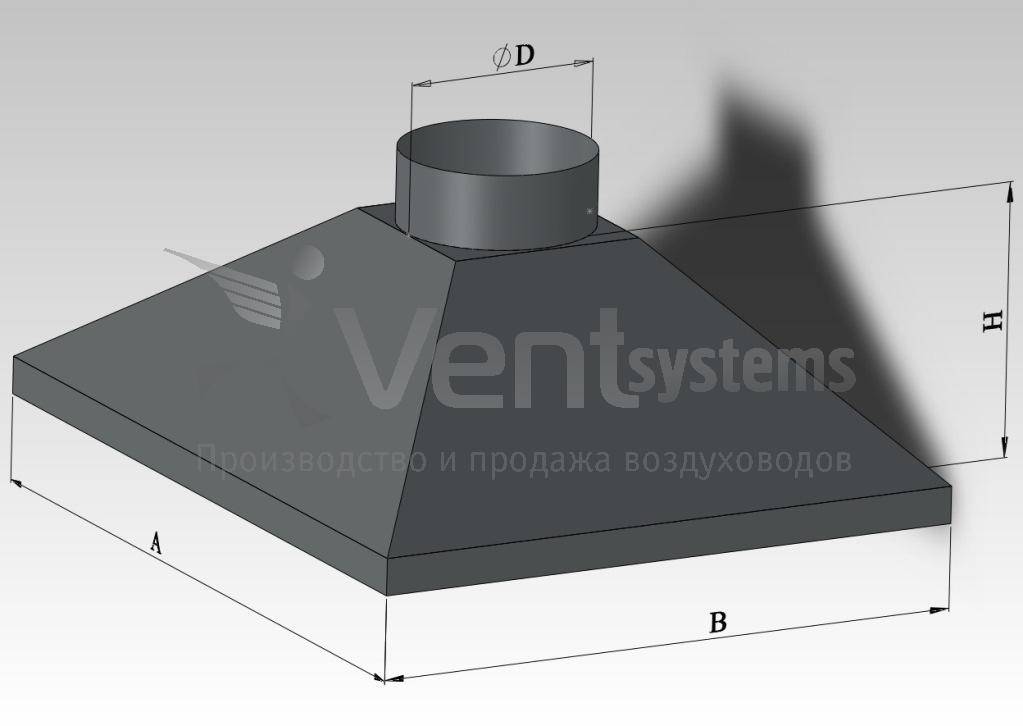

Сегодня для дымохода используются прямоугольные зонты двух типов:

  1. Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
  2. Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1
Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной.
Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку. В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку

Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра.
Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра.
Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

Оснащение вытяжных зонтов фильтрами

Вытяжные зонты в зависимости от назначения помещений могут оснащаться фильтрами разных принципов действия и классов очистки (от грубой до ультратонкой). Например, вытяжки для кухонь оборудуют фильтрами для улавливания жировых аэрозолей. Грубую очистку воздуха от жировых испарений обеспечивают фильтры лабиринтного (V-образного) типа. Они улавливают до 80 % таких загрязнений.

Лабиринтные фильтры в зависимости от габаритов зонта имеют 3–6 карманов. Принцип их работы заключается в улавливании загрязнений за счёт изменения направления воздушного потока. Этот тип фильтров особенно эффективен для улавливания твёрдых и волокнистых частиц. Для более полной очистки воздуха от жировых загрязнений зонты дополнительно комплектуют ячеистыми фильтрами типа ФЯЖ.

В зависимости от типоразмера диапазон пропускной способности (производительности) таких фильтров составляет от 810 – 1 350 до 1 900 – 3 150 кубометров загрязнённого воздуха в час. Фильтры ФЯЖ имеют многослойную структуру, которая включает до пяти ячеистых сеток из стали, алюминиевых сплавов или других материалов, на которых осаждаются жировые испарения.

Оба типа фильтров нуждаются в регулярном уходе для удаления накопленного сора и отложений, поэтому они являются съёмными. Избыточное загрязнение фильтра приводит к снижению производительности системы вентиляции, что может стать причиной более серьёзных проблем. Например – превышения концентрации опасных веществ в помещении.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

  • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
  • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
  • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
  • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Зачем сооружать дымоход в легкой беседке

С точки зрения ленивого обывателя, нет никакого смысла в обустройстве дымохода для уличного открытого навеса, ведь помещения как такового нет, есть только крыша с решетчатыми стенами и если ветер дует в противоположную сторону, то можно обойтись разборным мангалом.

Ключевое слово здесь «если», бывалые дачники знают, что стоит вам разжечь огонь и начать жарить мясо, как по «закону подлости» весь дым пойдет на стол. А в защищенном мангале с дымоходом согласно законам физики теплый воздух, соответственно и дым должен уходить в трубу.

Без дымоулавливателя копоть будет оседать на потолке беседки.

Кроме того, без дымоулавливателя уже после второго использования мангала потолок в беседке покроется слоем сажи, а отчистить ее нереально. Плюс, чем больше вы будете готовить, тем интенсивней эта сажа будет сыпаться вам на голову. Вдобавок велика вероятность возникновения пожара.

Как рассчитать мощность

Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.

К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

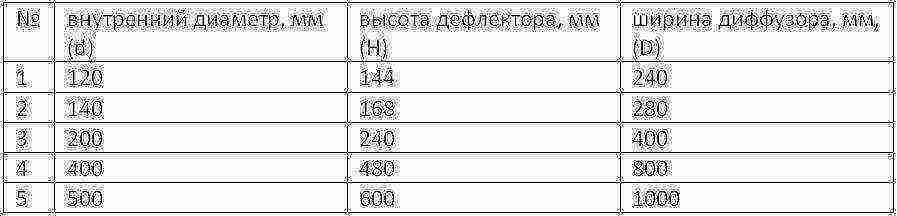

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2.Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3.Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6.Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7.Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8.При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Дефлектор

Отдельного внимания заслуживает понятие «дефлектор» — это круглый цилиндрический колпак для дымоходной или вентиляционной трубы. Помимо того, что он закрывает трубу, дефлектор также регулирует и увеличивает тягу. Принцип его действия основан на эффекте Бернулли – благодаря внутреннему конусу, огибающие потоки воздуха создают пониженное давление при огибании преграды, что приводит к усилению тяги в самом вентканале. Дефлектор может быть только цилиндрическим – прямоугольный дымник никогда не может называться дефлектором. Чаще всего дефлектор устанавливают на выходы вентиляционных труб. Для дымохода он нужен только при слабой тяге, когда труба слишком тонкая или расположена недостаточно высоко.

Металлический вариант своими руками

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

  1. Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
  2. Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
  3. Из уголков собирается каркас самой вытяжной трубы.
  4. Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
  5. Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
  6. Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
  7. Наконец, заклепочник поможет обшить каркас листами металла.
  8. Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Как выбрать зонт для дымохода

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выводов, нужно обращать внимание на качество материала, а также учитывать диаметр выводного отверстия и приобретаемого элемента. Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей. Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей

Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей.

Зонт с защитной сеткой

2 Классификация устройства

Сегодня для камина используются прямоугольные зонты двух видов:

  1. Вытяжки

    … Их основное предназначение – полное устранение ненужных газов, веществ и продуктов сгорания из дымохода. Из зонта засасываются сильно нагретые воздушные потоки, после чего они транспортируются по трубе, где расположены жироулавливающие фильтры, и, наконец, отправляются обратно в воздуховод, с помощью которого выводятся из здания. Все это легко можно сделать своими руками.

  2. Вытяжные и вытяжные кожухи

    … Благодаря им обеспечивается как сброс загрязненного воздуха, так и подача нового и чистого воздуха в помещение. Эти зонтики лучше всего использовать в помещениях, где в силу определенных обстоятельств ограничен поток чистого воздуха. Расчет всегда необходимо проводить с учетом того, что объемы нагнетаемого и вытяжного воздушных потоков всегда будут отличаться друг от друга. Поэтому ни в коем случае нельзя рассчитывать на то, что вытяжки будут способствовать полному уничтожению запахов, газов и других веществ. Хотя камин, конечно, будет работать намного эффективнее.

Также существует классификация по типу конструкции. Поэтому разгрузка и доставка и разгрузка прямоугольных и круглых зонтов делятся на островные и пристенные.

2.1

Особенности монтажа и расчет своими руками

Хочется отметить, что установка таких зонтов своими руками вполне реальна, так как на самом деле в такой работе нет ничего сложного. Ниже приведены некоторые из наиболее популярных способов установки каминного зонта.

Способ №1. Установка настенных вытяжек с помощью дюбелей. После определенного расчета выбирается длина зонтика и в задней части стены просверливаются 2 или 3 одинаковых отверстия. При использовании увеличенных моделей стиральных машин вытяжку сначала притягивают, а затем монтируют на стену

очень важно, чтобы стена была идеально ровной. Установка прямоугольных зонтов своими руками при помощи плоскогубцев и шпилек к потолку

Сначала нужно просверлить 4 одинаковых отверстия под штифты

Установка прямоугольных зонтов своими руками при помощи плоскогубцев и шпилек к потолку. Сначала нужно просверлить 4 одинаковых отверстия под штифты

Все эти отверстия просверливаются строго по краям зонта, после чего прибор крепится прямо к потолку. Современный камин отлично подойдет, если вы воспользуетесь этим вариантом. Единственный недостаток – расчет высоты потолка относительно стандартной длины шпунта не позволяет использовать данную технологию, если высота помещения больше 4 метров.

Монтаж вытяжек с помощью различных тросов и цепей через анкеры и кронштейны к потолку. Чтобы сделать все своими руками, к верхней горизонтальной части зонта нужно приварить 4 скобы необходимых параметров, после чего с помощью карабина надежно закрепить цепь или трос. Другой конец этой цепи или кабеля также должен быть надежно прикреплен к потолку. Из недостатков этого метода можно отметить нестабильность конструкции, поэтому связать ее с воздуховодами совсем не просто, но для камина такая схема отлично подойдет.

Как видите, провести монтаж своими руками совсем не сложно. Главное, подогнать зонт как можно ближе к трубе дымохода и учесть некоторые нюансы.

Область применения

Приточные, вытяжные и вытяжные вытяжки систем вентиляции сейчас широко используются промышленными компаниями и не только. Такие системы широко используются на предприятиях общественного питания, таких как рестораны, столовые, бары, предприятия пищевой промышленности, кафе и т.д.

Кроме того, установка зонтов осуществляется на всех типах устройств теплового оборудования, в частности это касается фритюрниц, газовых плит, духовок. Если сделанный расчет допускает установку таких зонтов, они также используются в различных производственных помещениях: пищевых, фармакологических, физических, химических.

Выбор материалов

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

  • труба;
  • искрогаситель;
  • жироуловитель;
  • вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

Построение чертежей

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет

Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала

Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

  • Сначала собирается купол. Затем собирается и закрепляется труба.
  • После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.
  • Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
  • В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
  • База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

Конструкция из кирпичей

Если ваш мангал сделан из кирпича, то и вытяжку, как правило, делают кирпичной. Это нужно, чтобы придать общей конструкции эстетичный вид. Конечно, построить вытяжку из кирпича сложнее, чем из металла, но вы можете попробовать. Для начала определимся с инструментами. Вам понадобятся огнеупорный кирпич, песок, глина, уголки из металла, шурупы, аппарат для сварки, мастерок и дрель.

Далее придерживайтесь следующего алгоритма действий:

  1. Замесим раствор. Для этого песок и глину необходимо хорошенько перемешать в подходящей емкости в соотношении 3:7. Замешивают такой раствор на воде.
  2. Теперь приступаем к кладке опоры. Из кирпичей выкладываются стойки необходимой высоты, прямо над мангалом.
  3. По аналогии с предыдущей инструкцией изготавливаем каркас из уголков. Сначала нарезаются заготовки, верхняя и нижняя часть свариваются по отдельности, а потом привариваются друг к другу. Для вытяжной трубы также изготавливается каркас.
  4. Приступаем к обкладке. Используя шурупы и дрель каркас монтируют на опору.
  5. После этого каркас обкладывается кирпичом, и каждый последующий ряд смещается на 17 мм. Самый верхний ряд зонта должен иметь внутреннее сечение не менее 26х26 см.
  6. Последний штрих – выкладываем вытяжную трубу.

Основной нюанс этого вида конструкции – ее огромный вес. Поэтому позаботьтесь о том, чтобы крепления были надежными и удерживали ее.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

  • вентилятор;
  • гаситель искр;
  • возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

  1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
  2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
  3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.
