Виды системы отопления частного дома – разновидности на примерах

Суть отопления в частном доме своими руками

Отопление, установленное своими руками, основывается на цели согреть его обитателей.

Для работы каждой отопительной системы нужен источник энергии, который преобразуется в тепло с помощью котла.

Цикл обогрева заключается в том, что тепло нагревает теплоноситель, который циркулирует в отопительном контуре, замкнутом на котел. Таким образом, он поступает по трубам к конечным приборам обогрева дома (радиаторам, батареям, теплым полам, нагревательным змеевикам бойлеров). Отдав им тепло, теплоноситель остывает и по обратной трубе возвращается в котел, где снова нагревается. Очень часто в системы отопления частных домов подключают циркуляционные насосы, которые принудительно движут теплоноситель. Для решения вопроса горячего водоснабжения система может включать в себя бойлеры для нагрева воды.

Правильная установка циркуляционного насоса является залогом хорошей работы всей системы отопления.

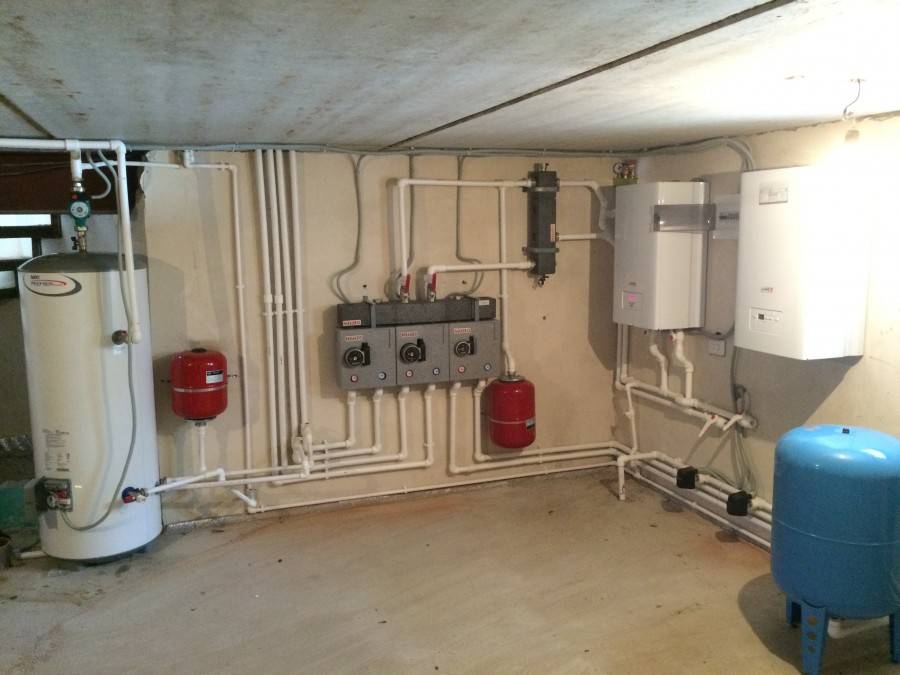

Для монтажа системы обогрева в своем доме понадобятся такие материалы и приборы:

  • трубы;
  • котел;
  • расширительный бак;
  • приборы обогрева;
  • бойлер;
  • циркуляционный насос или несколько насосов;
  • фитинги;
  • шаровые краны;
  • машина для сварки полипропиленовых труб.

Ветроэлектрогенератор

Энергия ветра давно используется для получения электричества. Но ее также можно применять для обогрева загородного жилья. Учеными создан безредукторный ветроэлектрогенератор, который монтируется на вертикальной оси вращения на крыше дома. Для снижения шума при работе конструкции ось должна быть оснащена виброизолятором. В подвале размещают электрический водонагреватель и тепловой аккумулятор.

Это устройство довольно сложно в изготовлении, имеет большой размер и вес. Его долго и непросто монтировать. Для получения максимальной энергии ветра необходимо возвести достаточно высокую башню.

Плюсы и минусы

Несомненным достоинством этого вида отопления является его экологичность. Извлечение энергии из ветра не наносит никакого урона окружающей среде. Кроме того, эта энергия абсолютно бесплатна, а расходы на изготовление и монтаж оборудования относительно невелики.

Несмотря на несомненные достоинства, этот способ отопления загородных домов не пользуется популярностью, что связано с непостоянством силы и скорости ветра.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден. сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

  • Максимальная глубина бурения скважины – 15 м
  • Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

  • Стоимость получаемой энергии меньше, чем при использовании традиционных источников
  • Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Электрическое отопление

По принципу устройство простое, по стоимости немного дороговато. В этом варианте совсем нет трудоемких работ – приобрести конвекторы, разместить по нужным местам (под окна или на стену чуть выше), подключить к электричеству.

Минусы – воздушными движениями пыль перемещается с огромной скоростью, пересыхает воздух.

Рассмотрев все имеющиеся варианты можно сделать выводы для определения – какое отопление для частного дома лучше. Все зависит от желаемого результата, целевой категории, вида жилья. Хорошо подобранная, встроенная разводка в своем жилье даст возможность организовать равномерный и быстрый обогрев всего дома одновременно.

Существуют такие виды схем отопления:

  • Циркуляция теплоносителя.
  • Разводка магистральных труб.

В основном делают монтаж одной полосы труб, двух труб, лучевой системы. Схемы для отопления частных домов составляются на нулевых этапах работы, для более логичной постройки плана монтажа.

Домовладельцы, приобретшие загородный дом, зачастую задаются вопросом – как можно сделать отопление для дома своими руками? Для таких любимцев «своего мастерства» есть оптимальный среднестатистический вариант, подробное описание смотреть в разделе «кирпичный котел своими руками».

Особенности комбинированного отопления

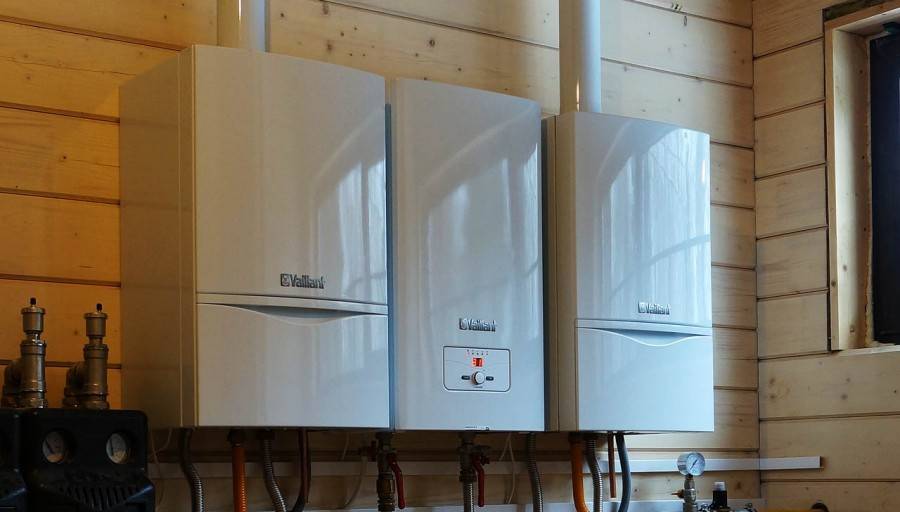

Комбинированная система сочетает в себе несколько источников тепла разного типа. Один из них, как правило, это газовый или твердотопливный котел с минимальной стоимостью тепловой энергии, служит в качестве основного. Остальные являются вспомогательными и служат для обеспечения экономии энергоресурсов основной системы либо для поддержки ее в сложных погодных условиях.

В комбинированных системах применяются разные сочетания источников, например:

  • электрокотел для подогрева воды при основном газовом котле;
  • солнечные батареи или коллекторы в дополнение к твердотопливному бойлеру;
  • воздушный тепловой насос в дополнение к дровяной печи.

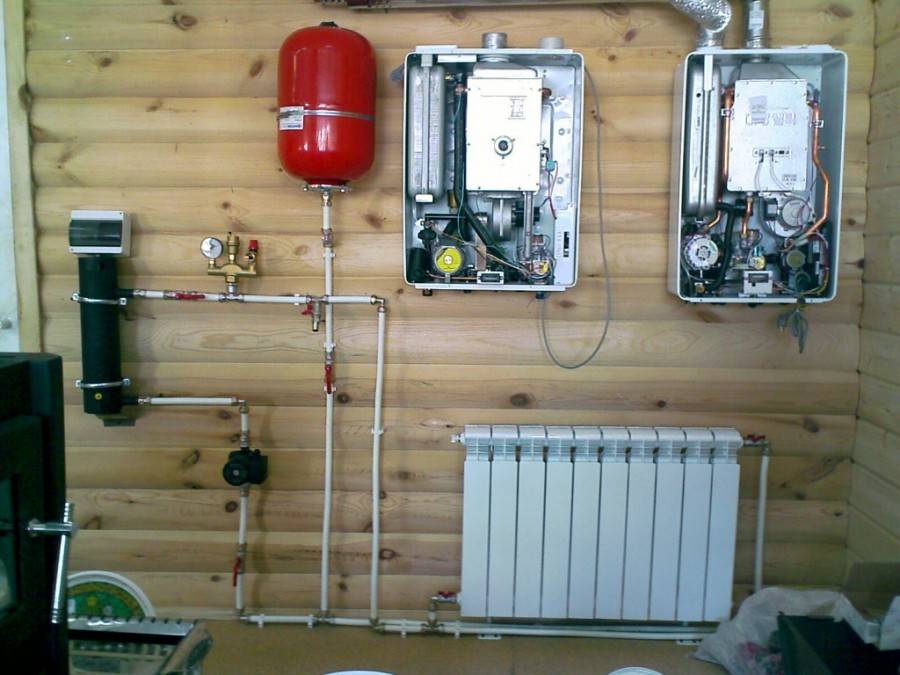

Комбинированная система отопления

При выборе системы отопления во внимание принимают множество факторов, прежде всего- доступность и сравнительную стоимость различных энергоресурсов. В современных условиях владельцы все чаще выбирают комбинированные системы, в которых возобновляемые источники тепла становятся надежных подспорьем в деле отопления дома

Использование теплоносителя

Чаще всего именно такие системы применяют для качественного и полноценного отопления загородных домов, независимо от их размеров. Наиболее часто монтируют закрытые системы. Чтобы правильно их обустроить, понадобятся такие устройства, приборы и материалы:

1) газовый либо электрический, либо твердотопливный (или работающий на жидком топливе) котел;

2) отопительные приборы (радиаторы, батареи и т.д.), подключенные к системе с помощью труб соответствующих диаметров;

3) трубы, благодаря которым осуществляется процесс подачи нагретого теплоносителя от котла к батареям и обратно;

4) циркуляционный насос с характеристиками, необходимыми для безотказной работы всей системы, независимо от этажности здания;

5) закрытый расширительный бак и т.д.

Использование теплоносителя преимущества:

— такой вид отопления можно обустроить своими руками;

— экономия средств при использовании простой воды;

— в замкнутых контурах практически отпадает необходимость в постоянной подпитке свежей порции теплоносителя, поскольку он не испаряется так, как бывает в системах с расширительным баком открытого типа.

Использование теплоносителя недостатки:

— в системах замкнутого типа чаще всего применяют дистиллированную воду либо антифриз (они стоят дороже, чем обычная вода);

— для достаточного прогрева дома понадобиться некоторое время (особенно если не установлен циркуляционный насос);

— для высокой теплоотдачи стенок радиаторов отопления необходимо постоянно следить за чистотой их поверхности;

— если в такой системе произойдет разрыв, последствия могут обойтись значительными расходами (не только на ее восстановление, но и на ремонтные работы того участка, на котором это произошло);

— при минусовых температурах окружающей среды теплоноситель должен постоянно подогреваться с помощью источника тепла (в противном случае и трубы и радиаторы могут прийти в негодность).

Для удобного пользования системой подобного типа нужно избегать ситуаций, способных вызвать поломки. Например, если в холодное время года на даче приходится жить лишь изредка, но там установлен именно такой вид отопления, для того, чтобы не допустить возможность разрывов труб и батарей, нужно на время отсутствия выполнить следующие действия:

— либо слить всю воду через специально обустроенные спускные краны;

— либо залить в качестве теплоносителя антифриз (он способен не замерзать при минусовых температурах).

Рассмотрев все сильные и слабые стороны каждого вида отопления, можно принять правильное решение и приступить к подготовительным работам, связанным обустройством того из них, который будет наиболее приемлем в том или ином индивидуальном случае.

Водяное отопление

Оптимальный, широко известный в наше время вид. В составе включает водонагревательный бачок, трубопровод, радиаторы – по ним идет процесс циркуляции теплоносителя (воды). Самый трудоемкий этап в монтаже – правильное размещение трубопровода.

Преимущества – цикличность, или постоянная работа. Работа полностью зависит от вида котла, к примеру, в твердотопливном котле цикличность будет, нужно добавлять дрова, или уголь. Для удобства ставят аккумулятор тепла, его суть в накапливании пиковых температурных высот. Когда горение прекращается – он держит оптимальную температуру в помещении.

Имея котел другого типа (газовый, жидкого топлива) с цикличностью проблем не будет. Начав свою работу поддерживает температуру на протяжении всего времени практически одинаковую. Приятным моментом есть усовершенствование в данный вид автоматики, за счет чего продолжительное время может работать без вмешательств.

Разновидности труб для отопления

Современные системы отопления частных домов зачастую имеют в своих конструкциях один из двух наиболее распространенных вариантов труб:

  1. Трубы, изготовленные из полипропилена. Их укрепление достигается посредством армирования фольгой на основе алюминия либо, как вариант, стекловолокном. Такие изделия отличаются высокими показателями прочности, они удобны в эксплуатации и просты в установке. Прочность соединений полипропиленовых труб объясняется специальной сваркой по технологии низкой температуры.
  2. Трубы из такого инновационного материала, как сшитый полиэтилен. Как правило, такие модели используются исключительно для монтажа современной конструкции, именуемой «теплым полом». Эти изделия отличаются высокой прочностью и вместе с тем довольно неожиданной гибкостью, что делает возможным их монтаж со сгибом.

Инфракрасная обогревательная система

Это относительно новый метод обогрева жилых домов. В его основе лежит использование инфракрасного излучения. Ученые установили, что ИК-лучи могут иметь разную длину. Безопасно и даже полезно для человека длинноволновое излучение, сходное с тем, что мы получаем от Солнца. Именно оно используется в отопительных приборах, работающих в инфракрасном диапазоне.


Инфракрасные пленочные нагреватели могут быть смонтированы на потолке. Тогда излучение будет опускаться вниз и доходить до пола, который начнет разогреваться

Для отопления помещений используется специальная ик-пленка. На нетканую основу тонким слоем наносится карбоновая паста, которая под воздействием тока активируется и испускает инфракрасные волны. Получившийся излучатель ламинируется с двух сторон пленкой, что придает ему прочность и продлевает срок эксплуатации.

Принцип действия инфракрасного обогрева таков. Пленка размещается на полу или же на потолке. Когда система включается, на излучатель подается ток, он производит инфракрасные волны. Они движутся и доходят до первого массивного препятствия. Это может быть крупная мебель, бытовая техника, а чаще всего пол. Такие предметы непроницаемы для инфракрасных лучей, они задерживаются и накапливаются в них.

Предметы постепенно нагреваются и отдают полученное тепло в воздух, за счет этого очень быстро прогревается помещение. В другой статье мы более подробно говорили об устройстве инфракрасного отопления своими руками.

Надо признать, что такой тип отопления наиболее комфортен. Благодаря тому, что пол разогрет, распределение температур максимально приятно и полезно для человека. В нижней части комнаты примерно на 2-3 °С теплее, чем в верхней.

Кроме того, полностью сохраняется естественная влажность и количество кислорода, отсутствуют конвекционные потоки, переносящие пыль. Нет и сквозняков. Пленочные обогреватели работают абсолютно бесшумно, они безопасны для человека.


Если инфракрасные нагреватели уложены под напольным покрытием, излучение поднимается вверх, достигает пола и разогревает его поверхность, а затем и воздух в помещении

Еще одно достоинство – полностью автоматизированное управление системой. Это позволяет ей работать в максимально экономичном режиме и при этом обеспечивать владельцу полный комфорт. Благодаря этому пленочная система не имеет тепловых потерь, ее КПД почти 100%.

Минимальный срок эксплуатации оборудования составляет 25 лет, а ресурс использования в два раза больше. При этом техническое обслуживание системе не требуется.

Следующее достоинство – компактность. Пленка очень тонкая и не «съедает» свободное пространство. Не требуется дополнительное помещение для теплового узла, отсутствуют батареи и воздуховоды. Пленку очень просто уложить и подключить. При необходимости возможен демонтаж и повторное использование.

Из недостатков стоит отметить, что при падении напряжения количество вырабатываемого пленкой тепла уменьшается. В этом случае время работы нагревателя увеличивается, что ведет к большему расходу электроэнергии. Пленку можно закрывать самыми разными финишными покрытиями, кроме шпаклевки, обоев и краски. Стоимость оборудования для обустройства ИК отопления достаточно высока.

Воздушное отопление

Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.

Преимущества воздушного отопления:

— КПД может достигать 90%;

— быстрый прогрев всех комнат, кухни, ванной и т.д.;

— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.

Недостатки воздушного отопления:

— слабая теплоотдача;

— дороговизна обустройства;

— для источника тепла нужно оборудовать дополнительное помещение.

Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.

Виды систем отопления для частного дома

1) работающие за счет передачи тепловой энергии посредством предварительно подогретого воздуха (он подается по специально оборудованным каналам непосредственно в каждую комнату, ванну, кухню и т.д.);

2) создающие комфортные условия проживания благодаря применению электрических отопительных приборов либо устройств, предназначенных для преобразования электроэнергии в тепло;

3) осуществляющие качественный обогрев дома благодаря циркулирующему в них теплоносителю (в его качестве применяют обычную или дистиллированную воду либо антифриз).

Можно соорудить печное отопление или возвести камин, но для правильного обустройства подобных строений нужно обладать определенными навыками, чтобы не только выполнить работы, связанные с кладкой, но также осуществить правильный расчет всех расстояний между элементами конструкции. Как правило, мало кто сможет это сделать самостоятельно. Но даже если в доме есть печь либо камин, такое отопление не будет эффективным, поскольку с его помощью можно обогреть лишь те помещения, в которых расположены подобные источники тепла. В других же местах дома, например, в ванной, всегда будет холодно. По этой причине рассмотрение этого варианта можно упустить.

Отчего же отталкиваться, осуществляя выбор подходящего отопления? Приоритет стоит отдать наиболее доступному виду топлива. Например, если поблизости есть газовая магистраль, в таком случае не придется задаваться дополнительными вопросами. Все что понадобиться – это:

— оформить все необходимые для подключения документы;

— приобрести трубы, газовый счетчик и т.д.;

— осуществить работы, связанные с выкапыванием траншеи (если газовый трубопровод придется прокладывать под землей);

— подключить отопительный котел, работающий на этом виде топлива, и подсоединить к нему трубы и батареи.

Если же поблизости есть много дров (речь идет о сельской местности), тогда можно приобрести твердотопливный котел и т.д.

Но бывают случаи, когда сразу несколько видов топлива могут быть доступными. Что тогда делать? Правильным решением будет выбор системы отопления, работающей на наиболее экономичном варианте.

Водяные системы отопление

Несмотря на то, что существуют другие виды отопительных систем, которые во многом удобнее, водяные все же являются одними из самых распространенных в городе. Причем ими пользуются как в многоэтажных зданиях, так и в домах частного сектора.

Для разводки используют трубы из меди, стали, полипропилена, металлопласта. Иногда комбинируется несколько материалов с целью увеличения КПД или повышения удобства монтажа. Существуют разные виды отопления в частном доме, основанные на разводке труб. В качестве основного устройства используются котлы и радиаторы, а также системы «теплого пола». Основной частью водяной системы отопления выступает котел (газовый, твердотопливный, жидкотопливный), печь, электрический обогреватель (электродный или ТЭНовый). Модификация этих устройств бывает различной. Встречаются многотопливные и универсальные модели, которые могут использовать разные виды топлива, например, газ и дизель или дрова и газ.

Недавно появился новый тип электрических обогревателей – электродный. В такой разновидности систем отопления отсутствует теплообменник, а жидкость нагревается благодаря движению электронов со скоростью 50 Гц, что составляет 50 циклов в секунду. Такие устройства могут работать без принудительной циркуляции, а в случае необходимости их можно совмещать с котлами иного типа, или же устанавливать в одной системе параллельно друг другу.

Водяные контуры бывают однотрубными и двухтрубными. В двухтрубных системах теплоноситель подается в отопительные приборы по одной трубе, а возвращается по другой. В этом случае температура воды не зависит от числа радиаторов и лишь немного понижается при прохождении через трубу, что практически не сказывается на эффективности отопления. В таких системах подача воды может быть принудительной или естественной. Эффективность однотрубной системы зависит от количества радиаторов, так как теплоноситель при прохождении через трубу охлаждается, и при поступлении в другие батареи уже имеет меньшую температуру. Если в однотрубном контуре подача воды произвольная, то лучше устанавливать не больше трех радиаторов. При использовании циркуляционного насоса на одну трубу должно приходиться не больше пяти батарей.

Водяные виды отопления частного дома отличаются и по внешнему виду и материалу изготовления радиаторов. Они бывают секционными, колончатыми и панельными. Что касается материала, то радиаторы для водяного отопления частного дома могут быть изготовлены из стали, чугуна, алюминия, биметалла. Чугунные батареи не рекомендуется использовать в автономных системах отопления частного дома. поскольку на их нижнюю часть тратится большое количество теплоносителя, а в результате этого, повышается расход источника энергии. Отопительные приборы такого типа могут иметь нижнее и боковое подключение.

В зависимости от того, из какого материала изготовлены батареи, они обладают своими особенностями. Если возникают сомнения по поводу выбора того или иного радиатора, лучше остановиться на биметаллических изделиях – они прочны, быстро нагреваются и так же быстро отдают тепло помещению

Рассматривая, какие виды отопления бывают, нельзя не уделить внимание системам «теплого пола». Водяная система укладывается змейкой или спиралью, с помощью металлопластиковых или полиэтиленовых труб

КПД у этих двух материалов практически одинаковый, но металлопласт удобнее в монтаже и дешевле стоит. После укладки труб заливается бетонная стяжка, а сверху монтируется напольное покрытие, обычно керамическая плитка.

Типы систем отопления

Кроме источника тепла и типа теплоносителя, жидкостные отопительные системы подразделяются также по схеме разводки труб и по способу организации циркуляции.

По разводке труб

Применяются следующие основные схемы разводки трубопроводов:

  1. Однотрубная. Радиаторы включаются последовательно в разрывы единственной трубы, опоясывающей все здание. Теплоноситель поступает в радиатор и возвращается в трубу, отдав часть тепловой энергии. Самая дешевая и наименее эффективная схема. Такие виды систем отопления часто используются в многоквартирных домах.
  2. Двухтрубная. Радиаторы также соединены последовательно, но отработанный теплоноситель выходит во вторую, обратную трубу, по которой и возвращается к котлу. Обходится несколько дороже однотрубной и позволяет достичь большей равномерности прогрева помещений.

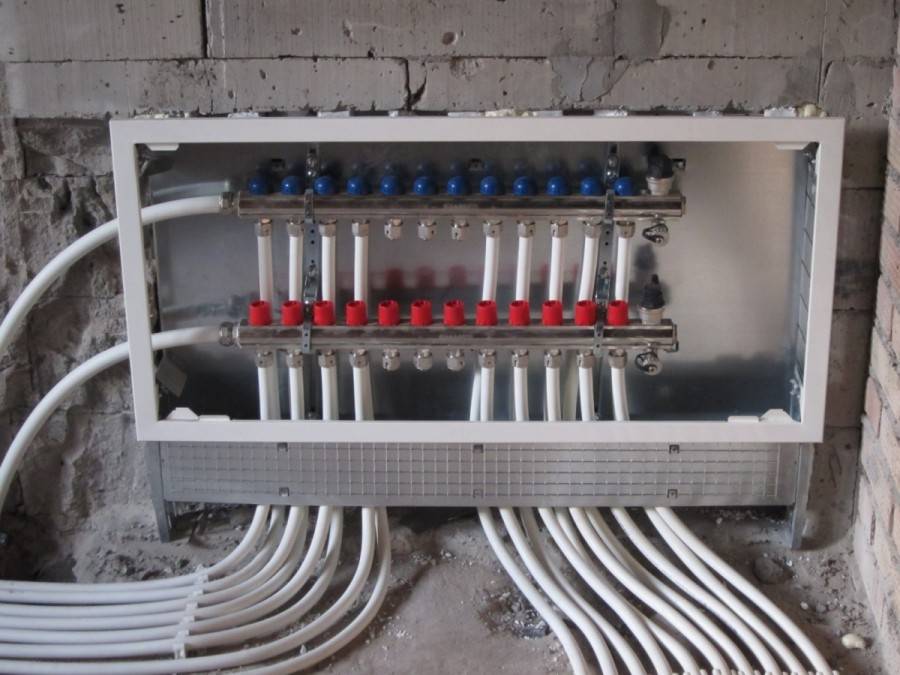

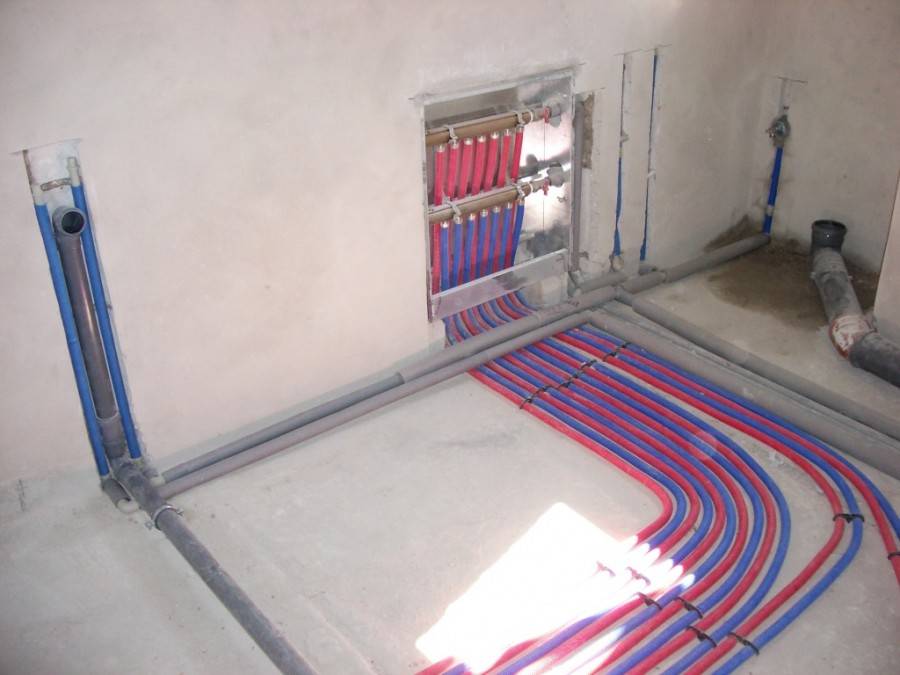

  3. Лучевая. К каждому радиатору подводится своя подающая и возвратная труба, которые соединяются в центральных коллекторах. Наиболее дорогая схема позволяет легко добиться равномерного прогрева помещений и экономить энергоресурсы.

По типу движения теплоносителя

Существует две разновидности типов циркуляции теплоносителя – естественная и принудительная.

В небольших постройках, использующих простые твердотопливные котлы без электронного управления, часто обходятся естественной циркуляцией. Нагретый в теплообменнике топки теплоноситель поднимается по трубам вверх и поступает в радиаторы. Отдав свое тепло, он охлаждается и под действием законов физики опускается вниз, в обратную трубу, возвращаясь по ней в теплообменник. Преимуществом такой схемы является энергонезависимость- в доме будет тепло и при отсутствии электроснабжения. Недостаток- медленный прогрев и невозможность подключения теплых полов.

Принудительная циркуляция осуществляется под напором, создаваемым насосом. Он снимает ограничения на количество уровней и использование теплых полов. Кроме того, растет скорость оборота теплоносителя и помещения будут прогреваться заметно быстрее. Недостатком схемы является зависимость от электроснабжения.

Отопление с принудительной циркуляцией

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией. Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома. Использование труб меньшего размера

Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание. Меньшая зависимость качества отопления от наличия воздуха в системе

При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы. Возможность использования более износостойких и легких пластиковых труб. Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен

Твердотопливные котлы

Современный твердотопливный котел – далеко не просто «буржуйка» с водяной рубашкой. Инженеры разработали различные способы, позволяющие сжигать древесину, уголь и им подобные энергоносители более эффективно.

Самая «продвинутая» разновидность – газогенераторный или пиролизный котел. Древесное топливо закладывается в прогретую до высокой температуры герметичную камеру, где по причине недостатка кислорода оно не сгорает сразу, а тлеет. При этом начинает выделяться так называемый древесный газ, являющийся горючим. Через форсунку он подается во вторую камеру, для его окончательного дожига.

Схема отопления частного дома твердотопливным котлом

Другой вариант – котлы с верхним горением. Суть состоит в том, что топливная закладка поджигается сверху, а не снизу, как в обычном котле, за счет чего она сгорает гораздо дольше. Длительность работы котла на одной закладке также удается продлить благодаря ограниченной подаче воздуха точно в зону горения.

Для обычных котлов также существуют решения, позволяющие обойтись без частой подгрузки топлива. Рядом устанавливается шнековый питатель с бункером, куда можно загрузить солидную порцию мелкофракционного топлива – опилки, древесные гранулы (пеллеты) или угольную крошку.

Двухтрубная система отопления частного дома. Схема устройства.

Двухтрубная система отопления частного дома: схема.

Как и все остальные виды она состоит из замкнутого контура, в котором соединены все её части.

Принцип работы двухтрубной системы следующий: теплоноситель, нагреваясь до максимально допустимой температуры, начинает распространяться в батареи.

Число радиаторов зависит от нужд здания. В батарее происходит теплообмен между жидкостью и материалом прибора. В конечном итоге теплоноситель отдаёт всё своё тепло и поступает обратно в котёл. Затем цикл начинается заново. Для того, что бы исключить недостаток однотрубной схемы, где каждому последующему обогревателю доставалось меньше тепла, была придумана двухтрубная система отопления частного дома. В ней присутствуют два основных элемента (две трубы):

  1. Труба подачи тепла. По ней вода направляется в батарею.
  2. Труба отвода тепла («отводка»). По ней уже охлаждённая жидкость выходит из прибора.

Благодаря такой конструкции каждый обогреватель имеет максимально возможный КПД.

Двухтрубная система практически полностью исключает недостатки схемы с одной трубой:

Виды двухтрубной системы отопления частного дома

Заключение

Установка эффективного вида отопления в квартире – это комплекс мероприятий, для успешного выполнения которых необходима не только теоретическая подготовка, но и практический опыт производства многих видов работ. Поэтому материалы подобных статей облегчают освоение того или иного вида монтажных работ, но не призывают приобретать практический опыт, берясь за обустройство жилья сложной системой обогрева сразу после ознакомления с теорией.

Однако, даже теоретические знания помогут проконтролировать монтаж отопления в квартире подрядчиком, которые, к сожалению, не всегда бывают достаточно ответственны.
