Расчет мощности котла
Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:
где W – удельная мощность, необходимая для отопления 10 кв. м помещения;S – общая площадь дома.
Для российских регионов в расчет берутся следующие значения мощности:• для домов, расположенных в средней полосе России до 1,5 кВт;• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;• для южных районов: до 0,9 кВт.
Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:
(100 х 1,5)/10 = 15 кВт
Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.
Виды воздушной системы
На данный момент есть несколько типов такого воздушного отопления. Их особенности необходимо знать каждому, кто собирается установить такую конструкцию.
Система с естественной циркуляцией
Принцип работы этого типа отопления заключается в свойствах теплого воздуха подниматься. Газ по воздуховодам, находящимся в стенах, попадает в помещение. Основное преимущество – низкая стоимость. Ведь не требуется никаких дополнительных установок. К сожалению, недостатков больше. Среди самых распространенных:
- медленное передвижение воздуха по системе, соответственно низкая скорость обогрева;
- выходы воздуховода необходимо делать вверху помещения, а это неудобно.
Система с принудительной циркуляцией
Воздушное отопление с принудительной циркуляцией воздуха необходимо обустраивать специальной вентиляционной установкой. Ее рабочие характеристики, в основном, зависят от количества и длины воздуховодов. Если помещение большое, необходим монтаж нескольких вентиляционных установок. Принцип работы этой системы заключается в том, что вентиляционная установка помогает движению горячего воздуха по трубной магистрали здания. Благодаря чему оно быстрее нагревается.
Интересный факт! Так как система практически не успевает охлаждаться до минимальных значений, поэтому повторный обогрев здания происходит гораздо быстрее, тем самым экономя деньги.
Напольная система отопления
Данная система воздушного отопления имеет много преимуществ, среди которых быстрое распределение горячего воздуха в помещении. Распределение тепла при напольном отоплении начинается снизу. Постепенно горячий поток продвигается к верху, и смешивается с холодным. Так комнаты быстро обогреваются.
Для установки такой системы необходимо встроить в пол или плинтус выводы воздуховодов.
Подвесные системы
Принцип работы подвесного отопления заключается в расположении воздуховодов в верхней части помещения. В таком случае горячий поток воздуха находится вверху. Именно поэтому наиболее теплой частью помещения является верх. А это и есть главный недостаток такого вида отопления.
Прямоточный вид конструкции
Принцип работы заключается в том, что отопительная техника устанавливается в подвальном помещении. Она нагревает воздушные массы, которые в нее попадают. Дальше воздух проходит по трубам, и поступает в здание, после чего выводятся на улицу.
Именно поэтому данная конструкция самая невыгодная. Единственное ее достоинство – это хорошая вентиляция помещений.
Прямоточную схему очень редко оставят в домашних условиях
Важно! Если все-таки Вы решили остановиться именно на ней, необходимо установить оборудование для рекуперации. Используйте для этого воздушный обменник
Это даст возможность значительно уменьшить затраты.
Рециркуляционная конструкция
Эта схема по праву считается самой лучшей, так как теплопотери минимальные. Единственный недостаток – это плохое качество воздуха, который проходит по отапливаемым помещениям. Но здесь есть выход с положения! Лучше устанавливать в комнате обычный увлажнитель воздуха.
Итак, принцип работы рециркуляционной системы отопления заключается в том, что воздушные массы, нагретые теплогенератором, продвигаются по трубам по всему зданию. Пока он проходит все помещения успевает остыть. Уже холодным он поступает в воздуховоды, и направляется снова к теплогенератору, где вновь нагревается. И так по кругу.
Система с частичной рециркуляцией
В этой схеме воздушного отопления исключен основной недостаток предыдущей рециркуляционной конструкции – плохое качество воздушных масс. При ее монтаже устанавливается вентиляционная техника, которая и поглощает наружный воздух. Основной принцип работы точно такой же, как и в циркуляционной системе.
Расчет системы отопления дома
| Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь. |
Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.
Как рассчитать отопление частного дома?
С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.
На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.
| Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже: |
онлайн-калькулятором
Особенности установки воздушной системы отопления
Прежде чем приступить к установке системы воздушного отопления своими руками рекомендуется сделать детальный расчет будущей системы.
Особенности расчета
Составление проекта – одна из главных частей монтажа отопительной системы. Это необходимо сделать для того чтобы:
- узнать скорость, с которой должен передвигаться воздушный поток;
- правильно выбрать отопительное оборудование с необходимой мощностью и характеристиками;
- составить детальную схему установки;
- рассчитать уровень теплопотерь.
Самостоятельно произвести такие расчеты практически невозможно, поэтому рекомендуем доверить этот этап работ профессионалам. А вот техническую часть вполне под силу сделать самому.
Приобретение отопительного оборудования
Теплогенератор покупается исходя из результатов проведенных расчетов. Его роль может выполнять электронагреватель или другой котел, который будет отвечать необходимым требованиям
Важно учитывать параметры отапливаемой площади и показатели теплопотерь
Воздуховоды, врезки и другое оборудование рекомендуется покупать в специализированных в магазинах или предприятиях, которые выпускают вентиляционное оборудование. Другие детали, которые пригодятся во время монтажа можно приобрести в каждом строительном магазине или на рынке.
Этапы монтажа
Установить систему воздушного отопления своими руками достаточно просто. В основном схема заключается в установке теплогенератора, вентилятора и системы воздуховодов. Смонтировать это самостоятельно не составит никакого труда. Условно установку можно разделить на 4 этапов:

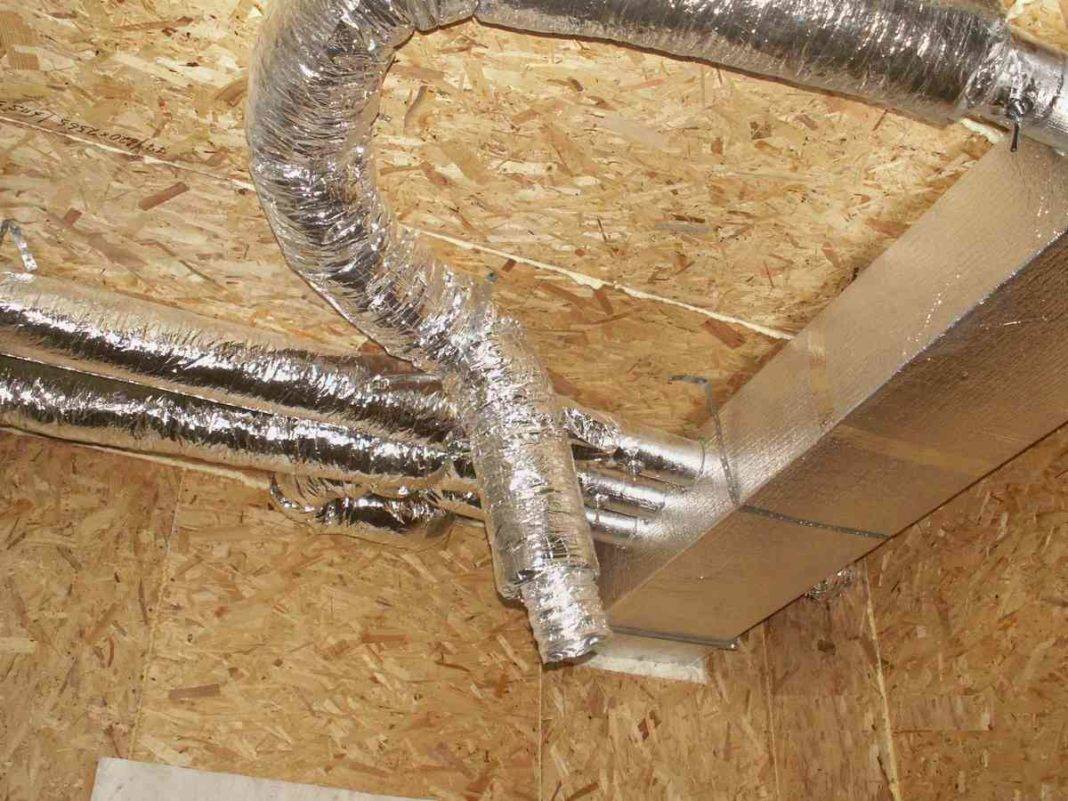

Разводка и размещение воздуховодов. В зависимости от того, какой вид воздушного отопления устанавливается, можно применять гибкие или жесткие воздуховоды.
Фиксировать их между собой нужно армированным скотчем или хомутом. Чтобы сделать гибкие воздуховоды с круглым сечением необходимо брать термопластичные материалы. Жесткие воздуховоды изготавливаются из металла.
Полезный совет! Чтобы термопластичные материалы укрепить и усилить, можно использовать стальной каркас.
В первую очередь необходимо установить магистральный воздуховод. Только после этого приступать к монтажу мелких воздуховодов, которые будут от него отходить. Магистральный воздуховод рекомендуется обклеить фольгированным утеплителем, минимальная толщина которого 3 мм
Особенно это нужно сделать, если было принято решение установить кондиционер.
Чтобы систему можно было регулировать, мастера рекомендуют в каждом подающем воздуховоде сделать дроссельную заслонку.
Важно! В конце главного воздуховода не рекомендуется делать врезки мелких воздуховодов. Таким образом, будет сформировано одинаковое давление, и в боковые воздуховоды попадет одинаковое количество воздуха.
После того как разводка будет готова, ее закрепляют под потолком под каркасом подвесной конструкции.
Монтаж теплогенератора
В большинстве случаев теплогенератор устанавливается в подвале дома.
Важно! Если устанавливается газовый котел, работу должен проводить только сотрудник газовой службы!
Другие виды нагревателей можно установить и самостоятельно. Для воздушного отопления рекомендуется использовать только оборудование, которое работает на твердом топливе, позволяющее регулировать скорость зажигания дров.
К теплогенератору присоединяется приточный вентилятор, который будет выполнять роль нагнетателя воздуха. К вентилятору подключается фильтр, выполняющий роль очистителя воздуха от разных примесей. А к самому теплогенератору подключаются воздуховоды, которые будут поставлять теплый воздух в дом.
Монтаж воздухонагревателя один из самых простых этапов установки всей системы. В нем уже предусмотрены все необходимые отверстия для дополнительного оборудования (фильтров, кондиционеров и т.д.) и система крепежей.
Монтаж теплообменника. После установки теплогенератора приступаем к теплообменнику. Он может быть изготовлен из обычной жести. В стенке, где установлен теплообменник, делается отверстие, в которое будет выведен рукав воздуховода, и соединен с теплообменником.
Данный этап – заключительный. Здесь необходимо соединить все детали конструкции, и убедиться в правильности установленной системы.
Хочется, отметить, что канадское воздушное отопление (именно о ней мы рассказали) является оптимальным вариантом для установки в загородных домах.
Виды воздушного отопления
Отопление воздуховодами может проектироваться и устанавливаться по двум различным схемам. Их работа осуществляется двумя способами, а применяются они в отличных друг от друга сферах деятельности.
Отопление, функционирующее совместно с вентиляционной системой
Помещение обогревается с помощью воздуха, однако передвижение воздушных масс легко реализуется, так как к приборам подключается вентиляция. Она должна быть оборудована так, чтобы одновременно функционировала и на вход, и на выход воздуха. На температуру, которую система сможет отдавать в окружающую среду, влияет не только заданный на панели управления параметр, но и кратность воздухообмена, которая зависит от вентиляционной системы.
В отопительную систему тепло подается от стандартных котлов или от автоматизированных теплогенераторов, работающих на газовом оборудовании. Если отопительная система располагается в здании с большими габаритами, то воздуховодов должно быть несколько. Самой удобной схемой расположения считается вывод объектов по периметру помещения. Теплогенераторы передают тепловую энергию в воздуховоды, которые ведут ко всем точкам отопительной системы.
Если в здании используется отопительная система, созданная по канадской технологии, при в помещениях возле входов чаще всего можно заметить фильтры. Они необходимы для того, чтобы очистить подаваемый в систему воздух от вредных примесей и предотвратить возможное засорение системы. Иногда для оптимальной работы устройств необходимо сделать подаваемый воздух более влажным. Для этого к центральному воздуховоду подсоединяется увлажнитель. Общий принцип воздушного пути: очистка, охлаждение, переход в рекуператор с последующим нагреванием, распределение по конечным объектам в отапливаемом помещении, затем повторение всех перечисленных действий.
Если в помещении вентиляция не предусмотрена, а также в случае невозможности ее объединения с отоплением в силу особенностей конструкции необходимо подсоединить к воздуховоду тепловентилятор, тепловую пушку или конвектор.
Данная разновидность воздушного отопления является цельной системой и осуществляет обогрев помещения напрямую. Если обогреваемая площадь слишком обширная, следует устанавливать 2 и больше тепловентилятора, чтобы обеспечивать высокую продуктивность работы и износоустойчивость приборов. Мощность и точный перечень необходимых устройств должны определять специалисты для конкретного объекта, исходя из его площади и требуемой мощности, а также от фактических теплопотерь в наиболее холодный сезон.
Принцип работы системы воздушного отопления с направляемым потоком воздуха заключается в передвижении подогретых воздушных масс в заданном направлении и их постепенное смешивание с остывающими. При необходимости такое отопление подсоединяется к системам рекуперации.
Сопоставление воздушных с водяными системами
Основными конкурентами для систем воздушного отопления частного дома являются системы с жидким теплоносителем. Поэтому уместно их сравнивать по основным параметрам:
- За счет отсутствия посредника-теплоносителя удается повысить общий КПД системы, который достигает в разных моделях воздушных систем 80-95%. Наличие в цепи программируемого термостата способно повысить дополнительную экономию в 5-15%. В этом случае используются дежурные режимы, понижающие температуру при отсутствии хозяев на 5-70С.
- Минимальная инертность позволяет выходить аппаратуре в рабочий режим за считанные минуты. Так как происходит быстрая циркуляция воздуха, то обогреть помещение также удается за 10-20 минут, в зависимости от его объема.
- Так как система не имеет жидкости в разветвленных магистралях, то даже при значительном понижении температуры не происходит какого-либо перемерзания системы.
- Максимальная степень автоматизации позволяет генерировать именно столько тепловой энергии, сколько нужно для выхода в заданный режим, снижая потери и гибко реагируя на текущую потребность.
Срок эффективной службы воздушного отопления дома по канадской методике составляет до 40 лет. При этом можно монтировать в качестве дополнения установку, занимающуюся увлажнением воздуха.
Простой обогрев дачного домика: без газа и электричества
Обогрев дома при помощи электричества дорог и ненадёжен. Использование газа стоит дешевле, но подключить его удаётся не всегда. Тогда приходится искать другие варианты.
Существует несколько современных альтернативных источников: энергия солнца, подземных недр или незамерзающего водоёма. Но их монтаж довольно дорог и сложен. Поэтому часто для дачи выбирают такой традиционный вариант, как печное отопление.
Печное
Оно известно довольно давно, но остаётся актуальным до сих пор. Существует множество вариаций печей. Они способны обогреть весь дом или отдельную комнату. Иногда их соединяют с системой водяного отопления. Печи не только греют, но и готовят пищу.
В топочной камере сгорает топливо. Оно нагревает стенки печи, которые отдают тепло в дом. В качестве материалов применяют:
- кирпич;
- чугун;
- нержавеющую сталь.
Кирпич долго нагревается, но и тепло отдаёт дольше. Для поддержания комфортной температуры на даче требуется 1—2 протопки в сутки. Стальные печи быстро нагреваются и также быстро остывают. Чугунные тоже греются быстро, а по теплоотдаче занимают промежуточное место между остальными разновидностями.
В качестве топлива используют:
- дрова;
- уголь;
- паллеты;
- топливные брикеты.
Плюсы и минусы
К преимуществам обогрева дачи печкой относят:
- Автономность. Нет зависимости от газа и электричества.
- Подходит для домов, в которых не живут постоянно.
- В печи можно и готовить.
Существуют такие недостатки:
- Требуется место для хранения топлива.
- Кирпичные печи довольно массивны, и их желательно закладывать вместе с домом.
- Меньшая эффективность отопления.
- Если не подключён водяной контур, в дальних от печки помещениях будет прохладнее.
- Необходимо делать дымоход.
Расчет воздушной системы отопления
Вес воздуха G, вводимого за единицу времени в помещение для его отопления
Самостоятельно произвести все расчеты – задача не из легких. Чтобы все нюансы были учтены и не пришлось в будущем переделывать проект, лучше доверить эту работу профессионалам. При проведении расчетов мощности воздушного отопления, прежде всего, требуется определить:
- размер ослабления напора вдоль всего воздуховода;
- потери тепла в каждой комнате;
- размеры труб воздуховода;
- расчетная мощность, определяемая совокупными потерями тепла и типом используемого нагревателя;
- объемы воздуха, требуемые для качественного прогревания жилплощади.
Если возникают сложности в выборе оборудования, также потребуется консультация специалиста. Он расскажет об особенностях, достоинствах и недостатках каждой модификации и определит целесообразность выбора в конкретном случае.
Тепловые насосы и канальные кондиционеры
Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:
- Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
- Пылевой фильтр.
- Ультрафиолетовый фильтр, который обеззараживает воздух.
- Система приточно-вытяжной вентиляции.
Канальные кондиционеры
В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.
Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.
Выходное отверстия для теплого воздуха воздушной системы отопления
Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.
Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.
Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.
Комплектующие элементы оборудования
Комплектующие элементы
Для функционирования системы важно правильно подобрать топливо, подходящее для конкретного частного дома. Теплогенераторы способны работать как на жидком, так и газообразном топливе
Переход с одного вида топлива на другой не составит проблем: системой предусмотрена возможность замены горелки или установки сменной насадки подходящего для конкретного вида топлива диаметра.
Целостность воздушной отопительной системы обеспечивает большой набор комплектующих, которые важно правильно подобрать для обеспечения корректной работы. Так, если система функционирует на жидком топливе, потребуется установить фильтры, емкость для хранения топлива и трубопровода к этой ёмкости
Аналогично следует поступать с системой, работающей на сжиженном или баллонном газе: потребуется установка дополнительного оборудования, а также обустройство помещения для хранения баллонов. Чтобы дополнительно не обустраивать помещение, резервуар для хранения газа можно вынести на улицу и вкопать в землю.
Воздуховоды бывают различного типа:
Круглые (с внутренним диаметром, составляющим от 100 до 200 мм)
Способны увеличивать эффективность работы системы, поскольку у них небольшое аэродинамическое сопротивление. Соединение отдельных частей круглого воздуховода осуществляется хомутами и шпильками.
Прямоугольные
Такому виду чаще всего отдается предпочтение благодаря их внешнему виду, хорошо вписывающемуся в любой интерьер. Установка производится в воздуховодах большого сечения.
И круглые, и прямоугольные воздуховоды крепятся с помощью анкеров к потолочной поверхности. Если монтаж воздуховодов проходит через неотапливаемые участки, они в обязательном порядке утепляются для исключения тепловых потерь, а вся система теплоизолируется.
При монтаже оборудования между перекрытиями устанавливается специальный металлический короб диаметром больше воздухопровода. Места, где воздуховоды выходят внутрь помещения, оборудуются воздухораспределителями и воздухозаборниками.
Источники тепловой энергии
Источники тепла для воздушного отопления бывают трех видов:
- Земля-воздух. Грунт ниже точки промерзания круглый год хранит высокую температуру, и чем глубже он залегает, тем она выше. Данное тепло можно использовать постоянно, если опустить горизонтальный коллектор и несколько глубинных зондов.
- Воздух-воздух. Типовым представителем системы такого отопления являются канальные кондиционеры. Их принцип действия основывается на выходе горячего воздуха из теплового насоса и последующем его перемещении во все комнаты по взаимосвязанным воздуховодам.
- Вода-воздух. Такой источник тепла применяется в случае неглубокого залегания грунтовых вод. При эксплуатации подобного комплекса необходимо выкопать колодец, а в него опустить зонд-теплообменник. Данную схему используют, когда рядом со строением имеется незамерзающий водоем, поскольку вся суть процесса завязана на стабильном доступе к воде. Это делает использование подобной системы отопления очень редким.
Список оборудования для воздушного обогрева
Чтобы организовать эффективную систему обогрева дома при помощи воздуха, необходимо установить необходимое оборудование:
- Теплогенератор. В его роли может выступать водяной калорифер, газовый воздухонагреватель, тепловая пушка или солнечный радиатор. Один из данных прибором станет источником тепловой энергии.
- Теплообменник. Функция данного приспособления — подогрев воздуха, в нем не позволяется смешивания теплоносителя с газом. Он также именуется рекуператором и экономайзером. Его монтаж является обязательным для крупных систем.
- Воздуховоды. По ним прогретые воздушные потоки подаются в отдельные помещения. Выпускаются квадратного, прямоугольного и круглого сечения, представлены они в определенных типоразмерах. Их совмещение друг с другом не представляет ничего сложного, поэтому монтаж можно осуществлять самостоятельно.
- Фильтр, который выступает в качестве освежителя и увлажнителя, может поддерживать чистоту воздуха.
- Автоматическая система отслеживания температуры в сооружении, она контролирует работу теплогенератора.
- Кондиционер. Внедряется в систему и используется в летний период.
В конструкции теплогенератора также имеются: горелка, камера сгорания и калорифер. Прохладный воздух попадает в теплообменник из-под вентилятора. Энергия выделяется в камере сгорания, за счет нее совершается подогрев воздуха в теплообменнике. Горелка может сжигать любое топливо независимо от того, какой вид теплообменника применяется в отопительной системе. При необходимости горелку можно заменить.
Схема обогрева частного дома воздухом
Основной узел системы, как правило, устанавливается в подвале дома в его центре и включает в себя все основное оборудование:
- воздухонагреватель (теплогенератор);
- вентилятор;
- фильтр и очиститель;
- увлажнитель воздуха;
- внутренний блок кондиционера;
- различные датчики.
Не все перечисленные виды оборудования обязательны к установке. В минимальном наборе не будет вентилятора, очистителя, увлажнителя, кондиционера и датчиков. От главного узла системы, зачастую по центру дома, проходит вверх основной, магистральный воздуховод. По нему нагретый воздух подаётся на все уровни здания.
Фото 1. Схема воздушного отопления двухэтажного частного дома. Стрелками обозначены части отопительной конструкции.
Горизонтальные уровни нагревающих воздуховодов, как правило, находятся под полом каждого этажа, а также в потолке верхнего уровня, таким образом, охватывая здание как снизу, так и сверху. Отдельно монтируется система сбора воздуха внутри дома и снаружи. Внутренний воздух проходит очистку и увлажнение в основном узле, а внешний служит для дополнительной вентиляции и обновления.
Как установить
В установке подобной системы есть работы, для которых необходимо привлечь профессионалов, и те, что некоторые домовладельцы делают самостоятельно. К первым относятся:
- расчёт и проектирование системы;
- установка газового оборудования.
Ко второй категории относится монтаж некоторых частей системы (воздуховодов, датчиков). Это позволяет удешевить организацию обогрева. Проектирование и монтаж такого отопления оптимально начинать вместе с планированием дома, так как все части лучше скрыть в полах и потолках, а также сразу выделить место для установки основного узла.
Последовательность установки воздушного отопления дома:
- проектирование системы;
- закупка оборудования;
- установка оборудования основного узла;
- монтаж магистрального воздуховода;
- монтаж остальных воздуховодов и решёток;
- установка дополнительного оборудования (датчики температуры, влажности);
- пусконаладочные работы;
- отделочные работы, в результате которых составляющие отопительной системы закрываются.
