Защитный экран на батарею отопления: мастер-класс по изготовлению

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Декоративная решетка своими руками

Решетку на батарею отопления можно изготовить самостоятельно. Работу выполняем в таком порядке:

• На кусок фанеры подходящего размера наносим понравившийся узор. Учтите, что при вырезании узора по контуру отдельные элементы могут выпасть, поэтому предусмотрите перемычки.
• После этого при помощи электролобзика вырезаем рисунок. Края зачищаем наждачной бумагой, чтобы они были идеально гладкими и ровными.
• В верхней части решетки предусмотрите отверстия для крепления на нишу в стене или для установки кронштейнов, с помощью которых экран будет навешиваться на радиатор.
• Затем декоративная решетка покрывается грунтовкой по дереву и после ее высыхания красится в подходящий цвет.
• После высыхания краски решетку можно навешивать на отопительный прибор.

Как сделать?

Рамка из МДФ с металлической решёткой заполнением

Изделие представляет собой простую конструкцию в виде трехстороннего короба с крышкой. В качестве основы лицевой и боковых панелей используют металлическую сетку, заключенную в рамку из ДСП. Такой декоративный экран выглядит эстетично, но при этом не снижает теплоотдачу радиатора.

Процесс создания заключается в предварительной разметке полотна, вырезании деталей, последующей сборке и фиксации элементов. При необходимости готовое изделие можно декорировать в соответствии с оформлением комнаты, в которой экран будет установлен.

До монтажа короба потребуется установить на стену, к которой крепится батарея, металлический или фольгированный лист, чтобы снизить потери тепла.

Самостоятельное изготовление короба

Полностью закрывающий отопительный прибор щит является одной из самых популярных моделей у домашних мастеров. Его можно изготавливать из самых разнообразных материалов и с разными вариантами исполнения.

В первую очередь необходимо подготовить:

• панели МДФ или ДСП подходящего цвета;
• металлическую сетку;
• задний отражатель из металла или фольги;
• крепежи;
• ножовку;
• дрель;
• клей;
• наждачную бумагу.

Создание эскиза

Работа начинается с замеров батареи и создания эскиза и чертежей будущего щита. Необходимо отмерить длину и ширину радиатора. Для короба эти значения увеличивают на 5 см для высоты и на 10 см для ширины. Нужно также измерить глубину батареи и добавить 2,5 см к решетке. Размеры крышки будут равны ширине фасадной панели плюс 1-2 см.

Далее полученные выкройки нужно перерисовать на металлическую сетку и вырезать по размеру. Один элемент нужен для фасада, два для торцов и один для крышки. Также на боковых частях нужно предусмотреть места для вывода отопительной системы.

Из плит выпиливают элементы для оформления решетки. В случае цельной крышки ее тоже нужно вырезать из МДФ. Концы полученных реек спиливают под углом 45°, чтобы потом удобнее было соединять раму. Спилы шлифуются наждачной бумагой.

Сборка частей

После подготовки всех деталей можно собирать решетку. Четыре рейки нужно зафиксировать друг с другом с помощью клея и гвоздей. Аналогичным образом соединяются торцевые детали и крышка. С обратной стороны крепится металлическая сетка на степлер.

Виды экранов

По своей конструкции экраны делятся на следующие виды:

• Экран-короб в виде приставной конструкции, полностью закрывающей радиатор.
• Плоская решетка, закрывающая батарею в нише.
• Навесной экран с крышкой или без крышки. Используются для маскировки выступающих батарей, например, из чугуна. В первом случае панель закрывает радиатор только с фронтальной стороны, а во втором имеется крышка над ним.

Какой бы ни была конструкция экрана, он должен отвечать следующим требованиям:

• Обеспечивать беспрепятственное излучение тепла внутрь помещения.
• Обеспечивать свободный доступ к запорной арматуре и различным вентилям на трубах.
• Должен легко сниматься для замены радиатора.

Кроме разделения видов в зависимости от конструкции, декоративные панели для радиаторов изготавливаются из различных материалов. При этом используется дерево (в том числе ротанг, МДФ, ХДФ), металл, стекло, пластик, гипсокартон.

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Конструкция

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора

Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами»

В буквальном смысле, если проверить дымом.

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Покупка декоративного экрана

Наиболее простое решение – купить в магазине декоративный экран, а при дополнении его боковыми стенками получится короб, который позволит «подарить» батарее еще одну функцию: полочки для книг или дорогих сердцу сувениров.

В продаже имеются разнообразные варианты: решетки, панели, накладки – одни просто навешиваются на батарею, другие требуют более сложного монтажа.

Если радиатор расположен под окном, то его можно закрыть решеткой от пола до подоконника, а сам подоконник использовать как место для чтения.

• Радиатор, установленный возле холодной стены, не имеющей окна, можно удачно обыграть: закрыть экраном, дополнить консолью, над которой повесить зеркало.
• Другая идея – превратить в книжный шкаф или витрину для посуды с нижними створками из экранов.

Готовые модели всегда можно видоизменить. Например, на деревянную решетку прикрепить крючки, силуэтные фигуры из фанеры, перекрасить.

Декоративные решетки для батарей отопления: как изготовить самостоятельно

Часто при очередном ремонте начинает просматриваться несоответствие в интерьере таких элементов, как батареи отопления. Особенно это касается старых образцов радиаторов, в том числе чугунных. Что можно в этом случае предпринять? Менять батареи очень хлопотно и дорого. На выручку приходят декоративные экраны. И дальше мы рассмотрим, как можно изготовить своими руками декоративные решетки или экраны для батарей отопления.

Из чего изготавливают декоративные экраны

Экраны для радиаторов отопления решают задачи интерьера самым простым образом, не прибегая к замене радиаторов. Можно, конечно, попробовать подобрать готовые экраны или заказать изготовление в мастерских, но мы любим все делать своими руками и при самостоятельном изготовлении у нас всегда больше возможностей сделать выбор материала и конструкции.

Материалов, из которых изготавливают решетки батарей отопления, достаточно много и они разнообразны. Это может быть и металлическая решетка, пластиковая решетка, деревянные, МДФ, ДСП, стекло и т. д. В каждом случае нужно смотреть, что будет лучше гармонировать с данной отделкой, мебелью или другое.

Какие экраны можно изготовить, не прибегая к сторонним услугам? На рынке в настоящее время предлагается огромный выбор материалов, который можно применить для изготовления красивых и подходящих к каждому конкретному случаю экранов. Самый дешевый и практичный материал для этого — дерево или МДФ. Из деревянных реечек можно сделать вполне приличный экран на батарею, который можно покрасить или просто покрыть лаком. Дерево смотрится очень красиво.

Изготовление экрана

При изготовлении экрана обязательно нужно составить чертеж со всеми размерами. При этом учесть, что экран не должен касаться радиатора. Конструкцию можно выбирать по своему усмотрению. Это может быть навесной вариант или с опорой на пол — все по желанию, мы же сами конструкторы и мастера.

Вариан экрана из дерева

Сначала делается каркас, а затем монтируется верхняя и фронтальная часть экрана. Главное, не забывать, что экран не должен закрывать и препятствовать циркуляции потоку воздуха. Снизу должен быть свободный доступ воздуха к батарее и сверху должны быть отверстия для выхода теплого воздуха. А в остальном можно делать на свой вкус.

Если отдается предпочтение металлическим экранам, то приобретается решетка и декоративные уголки или трубы. Из этого материала тоже можно сконструировать оригинальные экраны.

Экраны с применением ротангового полотна

Мне нравятся экраны на радиатор, изготовленные из этого красивого материала. Ротанговые полотна производятся из натурального материала — пальмового дерева.

Рисунок плетения этого материала бывает различным, так что каждый может выбрать себе по вкусу. При желании его можно и покрасить. Самый простой вариант изготовления экрана для радиатора отопления можно видеть на фото. Это простая рамка, собранная из любого дерева и натянутое полотно из ротанга. Этот экран закрывает батарею отопления и придает совсем другой вид комнате.

Сделать такой экран под силу любому любителю. Сначала собирается рамка из реечек. Затем ротанговое полотно замачивается в воде. После этого оно приклеивается к рамке и прикрепляется скобами при помощи степлера. При высыхании полотно натягивается и выглядит очень строго.

Публикации

Экраны для батарей или как сохранить теплообмен в комнате?

Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.

Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:

Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается

Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение

Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?

Снизу должно быть достаточно большое расстояние от пола до экрана

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути

Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.

В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.

Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.

Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.

А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.

Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.

Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.

А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.

Поможем выбрать экран КВАРТЭК к вашей батареи.

Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!

Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.

Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления

Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.

Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.

Как сделать экран на батарею из дерева?

Как уже говорилось выше, дерево считается наиболее популярным материалом для изготовления декоративных панелей. Изготовление деревянных экранов для батарей требует минимум трудовых затрат, а готовую конструкцию можно покрыть лаком, покрасить или же нанести на её поверхность художественную роспись. В любом случае деревянный экран будет иметь презентабельный внешний вид. Рассмотрим, как сделать экраны для батарей своими руками из дерева.

Для деревянного экрана подойдет дубовая или буковая доска

Специалисты выделяют две основные породы дерева, которые используются для изготовления таких конструкций:

• дуб;
• бук;

Эти материалы являются проверенными временем, отличаются надёжностью и долговечностью. Саму перфорированную панель в таком случае можно изготовить из реечного полотна.

Самым простым экраном на батарею отопления считается деревянный экран, имеющий переднюю панель из реечного полотна, опоясанную по периметру деревянной рамкой из дуба или бука. Расположение реек может быть любым и зависит только от желания хозяев.

Ещё одной разновидностью деревянных заслонок для отопительных приборов считается специальный экран-жалюзи. Такая конструкция, с конструктивной точки зрения, напоминает деревянные жалюзи, которые устанавливаются на окна. Для того, чтобы рейки располагались под одинаковым углом к плоскости, необходимо выполнить параллельные пропилы на боковых стойках. Рекомендуется выполнять по два пропила, так как рейки, как правило, шире в два раза, чем ножовка по дереву. Всё лишнее удаляется посредством стамески.

К древесине для изготовления экрана выдвигается одно очень важное требование — коэффициент влажности материала не должен превышать 12%. В противном случае близость к отопительному прибору приведёт к деформации древесины

В домашних условиях проверить уровень влажности довольно просто: нужно взять мелкую стружку и завязать её в узел. Если узел надламывается, то тогда материал достаточно сухой и его можно использовать.

Покрасить экран можно в любой цвет

Обычный экран и заслонка в виде жалюзи требуют использования тщательно отшлифованных реек. После фиксации реек к деревянной раме необходимо выполнить их грунтование, а также покрыть эти детали лаком (желательно в 2 слоя), краской или эмалью.

Можно выполнить экран из фанеры. Для того чтобы изготовить переднюю перфорированную панель из фанеры понадобится специальный инструмент — лобзик. С помощью него по заранее подготовленному трафарету производятся запилы, таким образом, можно получить экран с любым рисунком.

Покупные экраны: установка

Крепление для декоративного короба производится так: с помощью строительного уровня размечается верхняя горизонтальная линия для монтажа крепежей, затем по этой линии размечается нижняя линия. После этого измеряется расстояние между левыми и правыми отверстиями и места установки крепежных элементов. Теперь можно сверлить отверстия и закручивать в них винты.

Если панель устанавливается нижней частью на пол, для этого предусматриваются регулируемые ножки, которые идут в комплекте. Верхняя же часть прикрепляется небольшими крюками, которые расположены по бокам.

Навесные экраны просто навешиваются на винты или анкеры, которые держат сам радиатор. Этот вид экрана считается наиболее простым при установке и для обслуживания. Их можно быстро снять, отнести в ванную и промыть, а затем так же легко повесить обратно.

Установка экрана на радиатор отопления своими руками

Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель. Самым простым отражателем является фольга. В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.

Внимание! Если внутреннюю поверхность изделия выкрасить в чёрный цвет, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение. Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки

Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки

Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки. Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.

Решётка

Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель, состоящую из рамы с деревянными рейками. Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.

Начинают изготовление с монтажа каркаса по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.

Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.

Затем на раму крепят необходимое число реек выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.

Короб

Для изготовления экрана-короба снимают размеры с радиатора. Размеры изделия будут по ширине больше на 10 см, а по высоте на 3—5 см. В первую очередь изготавливается фасадная часть. Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.

Важно! Нельзя закрывать радиатор экраном более чем на 50%. Затем изготавливаются верхняя и боковые части в соответствии с размерами

Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки

Затем изготавливаются верхняя и боковые части в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки.

Зачем необходим экран на батарею отопления

Неотъемлемым атрибутом отопительной системы являются радиаторы. Принцип их работы основан на излучении тепловой энергии, которая передается в помещение двумя способами:

посредством конвекции, которая предполагает воздухообмен холодного, поступающего снизу, и горячего, уходящего вверх, потока;

Экраны предназначены для защиты от механических повреждений, особенно это важно для хрупких радиаторов из чугуна

при помощи электромагнитного излучения инфракрасного спектра, мощность которого увеличивается с возрастанием температуры радиатора.

Воздух от чугунных радиаторов нагревается посредством конвекционных процессов. При увеличении интенсивности подогрева происходит изменение соотношения лучистой и конвекционной энергии, и значительная отдача тепла начинает осуществляться посредством инфракрасного излучения.

Выбирая декративные экраны на батареи отопления, важно отталкиваться от двух составляющих: эстетичность и теплопроводность

Несмотря на то, что радиаторы являются неотъемлемым атрибутом помещения, очень часто они имеют непривлекательный внешний вид и травмоопасную для окружающих конструкцию. Решить данные проблемы можно при помощи накладки на батарею.

Решетка радиатора отопления выполняет несколько функций:

• защитную;
• декоративную;

Экран защищает теплоноситель и закрывает доступ к нему малых детей или домашних животных

• гигиеническую;
• отражающую.

Нередко конструкция радиаторов отопления представлена выступающими частями, острыми углами и регулирующей арматурой. Все это является особенно опасным для маленьких детей. Также высокая температура прибора отопления может стать причиной ожога. Скрыть потенциальный источник неприятностей можно при помощи защитной решетки. С другой стороны многие современные батареи, например, алюминиевые или медные пластинчатые радиаторы, также нуждаются в защите от всевозможных механических воздействий, поскольку конструкция легко может быть деформирована в результате падения предмета.

Экраны позволяют декорировать отопительное оборудование, обеспечивая привлекательный интерьер любому помещению

Большинство радиаторов, особенно старого образца, не вписываются в современный интерьер помещений. Благодаря наличию декоративной решетки для батареи отопительное устройство приобретет более привлекательный внешний вид. Конструкция радиатора является весьма неудобной для очистки. В полостях и труднодоступных местах скапливается мелкий мусор, пыль, шерсть домашних питомцев. Решетка на радиатор поможет снизить вероятность попадания грязи и пыли в его полость.

Если экран будет иметь достаточное количество отверстий и вырезов, которые должны быть правильно расположены, иметь заднюю стенку из полированного металла, можно добиться увеличения конвекции отопительного прибора за счет отражения от стены в помещение инфракрасного излучения.

Важно выбрать такой вариант экрана, который будет хорошо смотреться в интерьере, сможет полностью закрыть конструкцию и подойдет под подоконник

Это интересно: Дешевое отопление дома электричеством — выбор экономного котла

Пошаговое изготовление экрана для батареи своими руками

Для производства простого декоративного экрана в домашних условиях понадобятся:

• Ручная пила или электролобзик;
• Металлическая или деревянная сетка;
• Лист гипсокартона;
• Клей по дереву, для мебели;
• Скобы для строительного степлера, гвозди;
• Саморезы или шурупы;
• Ножки для панели.

Перед изготовлением панели гипсокартон необходимо правильно подготовить, чтобы лист не деформировался и не рассыпался под воздействием тепла. Для этого с внутренней стороны листа нужно прокатить игольчатым валиком, затем нанести на поверхность около двух литров водного раствора ПВА. Эта процедура повысит теплопроводность материала, придав ему прочности. Когда гипсокартон высохнет, его нужно ошкурить и покрасить.

Процедура изготовления экрана выглядит следующим образом:

1. Замеряется радиатор, к его габаритам прибавляется запас по высоте 5 см и по ширине 10 см. По этим размерам нужно вырезать заготовку фронтальной части короба из гипсокартона.
2. Измеряется глубина батареи с запасом 2,5 см, после чего из гипсокартона вырезается две одинаковые заготовки такого размера высотой с фронтальную панель. Если сверху экрана будет крышка, ее нужно сделать на 1,2-1,5 см больше боковин и на 2,5 см шире фронтальной панели.
3. Вдоль заготовки производится срез пилой пол углом в 45 градусов. Отрезок, полученный при спиливании, можно использовать как отделку. В результате, должно получиться четыре одинаковых части для внутренних краев.
4. Сетка экрана изготавливается из металла или деревянных реек. По размеру она должна быть больше внутренней части окна панели, на которое она фиксируется.
5. Все детали собираются воедино, закрепляются ножки-подставки. Можно приобрести готовые регулируемые ножки, или сделать их из гипсокартона. Они размещаются под передним внутренним углом.
6. Крепление к стене лучше делать из резьбовых шпилек в анкерных цангах.
7. Для того чтобы экран не задерживал тепло внутри себя, необходимо к стене за радиатором прикрепить изолирующий материал. С помощью него тепловые лучи будут отражаться от стены и выходить сквозь отверстия в решетке.

Плюсы и минусы

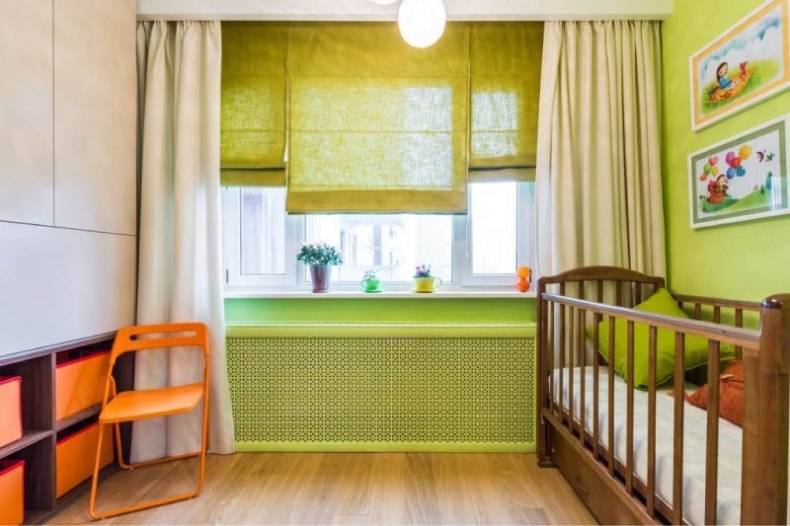

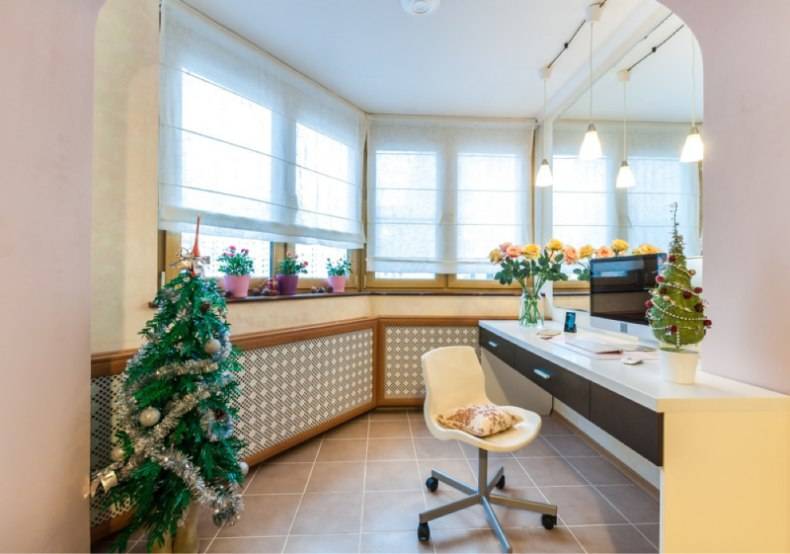

Экраны на батареи отопления, как свидетельствуют дизайнерские разработки на фото, создают домашний уют и могут стать важным элементом стиля. При этом, декоративные коробки и щиты выполняют и защитную функцию, предохраняя радиаторы от накопления пыли и механических повреждений.

Установка экрана на чугунные батареи с высокой температурой нагрева – важная мера предохранения от ожогов. Закрытые ниши под окнами, также снижают риск получения травм, особенно в случаях, когда дома есть дети.

Выбор материалов и конструкций зависит не только от эстетического вкуса, но и запросов на облегчение поддержания чистоты и энергосбережения.

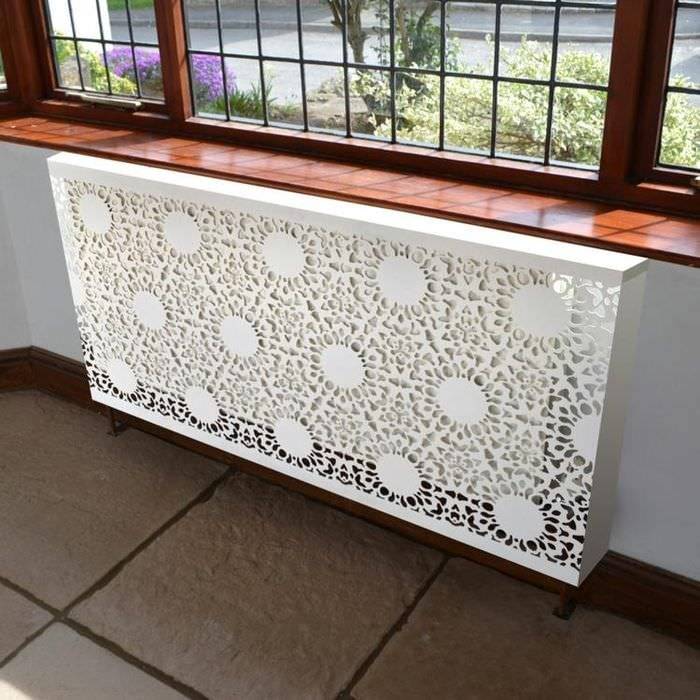

Перфорация – еще одно обязательное условие при изготовлении декоративных экранов для батарей. Вне зависимости от используемого материала, основная панель должна иметь сквозные ячейки пропускающие воздух. Дизайнерские решения могут быть разными: решетки, плетенка, жалюзи или вырезные узоры.

Маскирующие коробчатые и панельные конструкции не герметичны, и поэтому важно чтобы они легко снимались, обеспечивая доступ к батареям для содержания чистоты и аварийных случаев. Можно предусмотреть также наличие крышек, также и боковых и нижних панелей, которые можно открыть или снять в период отопления для того, чтобы увеличить циркуляцию воздуха

Можно предусмотреть также наличие крышек, также и боковых и нижних панелей, которые можно открыть или снять в период отопления для того, чтобы увеличить циркуляцию воздуха.

Для снижения теплопотерь внутреннюю поверхность экранов и примыкающую к батарее стену можно покрыть специальным рулонным материалом – теплоотражающим полипропиленом или пленкой с алюминиевым напылением.

Выводы и полезное видео по теме

Из следующего видео можно узнать, как самостоятельно задекорировать радиатор:

Защитные и декоративные экраны пользуются огромным спросом у потребителей. Они применяются, чтобы скрыть неэстетичный отопительный прибор и улучшить интерьер.

Выбирая решетку на батарею отопления, необходимо учитывать показатели экологичности, безопасности и теплопроводности. Чтобы улучшить циркуляцию воздуха, рекомендуется при ее установке оставлять зазор 2-3 см от напольного покрытия.

А на каких декоративных решетках для радиаторов вы остановили свой выбор? Пожалуйста, поделитесь фотографиями, расскажите, довольны ли вы своим выбором? Пишите свои в блоке под статьей.
