Как сделать заземление газового котла в частном доме – подробности

Информация для тех, кто до сих пор не знает, для чего нужно заземление

Зачем нужно заземление? Трудно найти человека, который не знает, что такое электричество. Первый негативный опыт от контакта с ним получали многие еще в детстве, засовывая маленькие пальчики в розетку. Помните эти бодрящие ощущения? Все дело в том, что организм человека на 70% состоит из жидкости, а она, как известно, отлично проводит ток. И если провести через этот организм мощный поток электроэнергии, ткани разрушатся.

Серьезные поражения током являются причиной инвалидности или даже смерти

Порой удивительно, как взрослые люди попадают в неприятные ситуации с электричеством, прекрасно зная эти азы.

Между прочим, профессиональные электрики, не раз битые этим самым током, используют не только изолированный инструмент и специальные перчатки, но и диэлектрическую обувь. Она не дает цепи замкнуться.

Кто-то может сказать: ну я-то не хожу под вышками электропередач, я под собственной крышей, в безопасности. Нет, мол, такой необходимости в заземлении для частного дома. И будет неправ. Как раз в доме коварные 220 вольт так и ждут, когда вы расслабитесь. Простенький пример: вы установили современный электрокотел и подключили его к цепи батарей. Все чудесно до поры до времени, пока обогреватель не вышел вдруг из строя и не попала фаза на его корпус. Хорошо, если пощупать батареи решит взрослый, у него есть небольшой шанс выжить. А если ребенок?

Вот чтобы избежать таких катастрофических последствий и необходимо заземление на даче, в доме, в квартире, в офисе.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

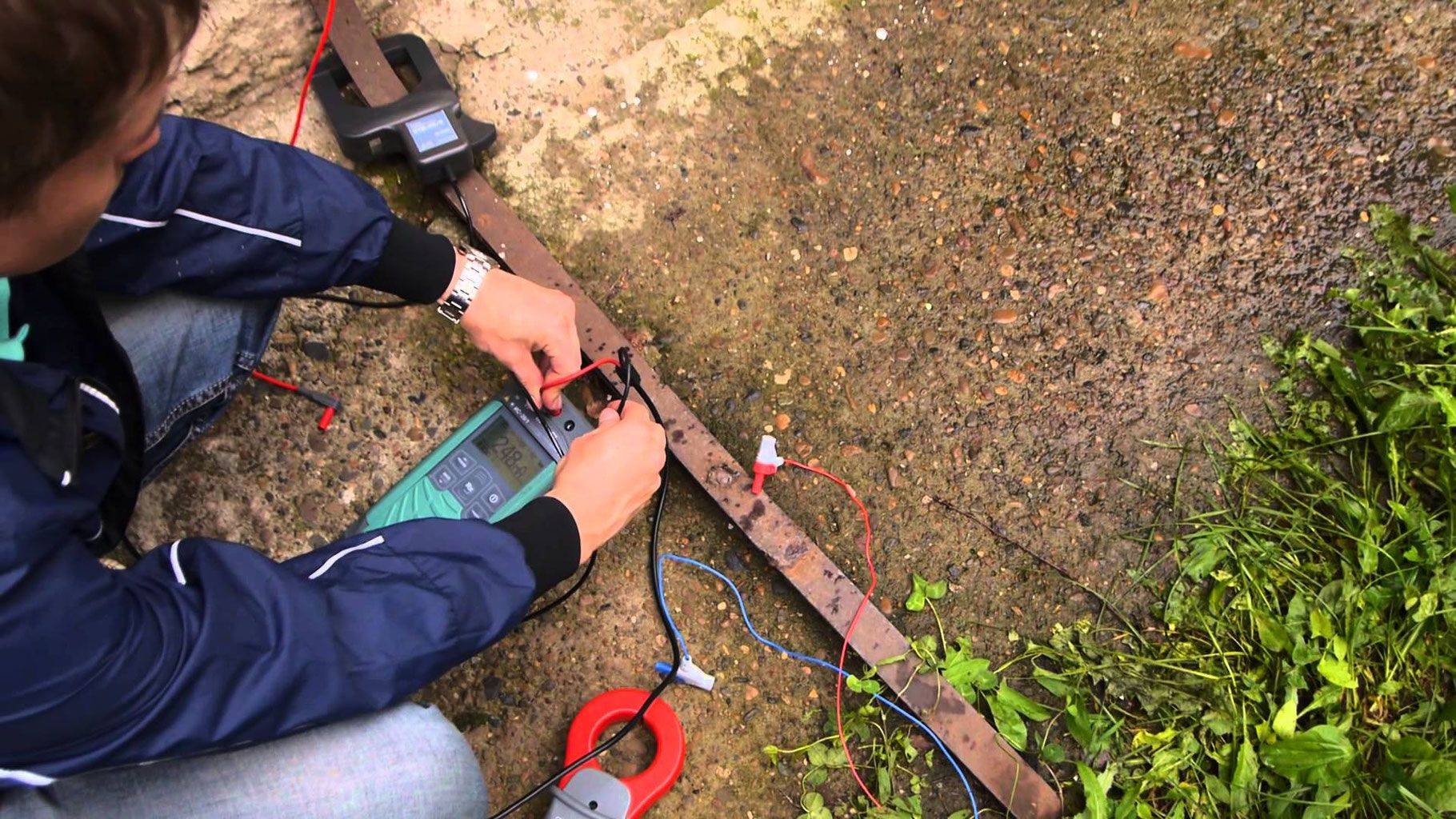

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Лучшие промышленные комплекты заземления

Рейтинг составлен на основе отзывов покупателей.

ZandZ ZZ-000-045

ZandZ ZZ-000-045

Страна производитель – Россия. Штыри заземления омеднённые, имеют соединительную резьбу. В комплект входит 30 штырей, длиною 1,5 м. Диаметр их сечения составляет 14 мм. Между собой штыри соединяются муфтами. Их в комплекте 15 штук. Столько же зажимов для подключения проводника и наконечников для штырей. Комплект считается одним из лучших представленных в настоящее время на рынке. Может устанавливаться даже в песочный грунт.

Достоинства:

• универсальность применения;
• полная комплектация;
• качественные материалы;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

GALMAR GL-00045

GALMAR GL-00045

Страна производитель – Польша. Комплект предназначен для устройства трёхточечного контура заземления. В него входят 30 омеднённых штырей, имеющих длину по 1,5 м и диаметр сечения 14 мм. Есть 5 направляющих головок на отбойный молоток и 1 насадка. Штыри имеют резьбу, которая позволяет соединять их между собой муфтами.

Достоинства:

• универсальность применения;
• надёжность;
• качественные материалы изготовления;
• длительный срок службы.

Главный недостаток:

стоимость выше, чем у конкурентов.

EZETEK CN-6

EZETEK CN-6

Страна производитель – Россия. Комплект может быть использован для бытовой и промышленной установки модульно-штыревого заземления. В него входит 4 штыря из нержавеющей стали, имеющих длину по 1,5 м и диаметр 16 мм. Соединение штырей осуществляется между собой с помощью стальных муфт. Из такого же материала выполнена удароприёмная головка для кувалды.

Достоинства:

• доступная стоимость;
• универсальность применения;
• высокое качество и надёжность элементов контура;
• длительный срок эксплуатации.

Недостатки не выявлены.

Bolta

Bolta

Страна производитель – Россия. Комплект предназначен для устройства контура заземления в загородных домах и на дачах. Он полностью соответствует требованиям ПЭУ и европейским стандартам. В него входят 4 стальных штыря, имеющих длину по 1,5 м и диаметр сечения 16 мм. Они имеют многослойное медное покрытие, имеющее со сталью молекулярно прочное соединение. Соединение штырей осуществляется с помощью муфт.

Достоинства:

• срок службы до 15 лет;
• может использоваться для устройства заземления на сложных грунтах;
• доступная стоимость;
• высокое качество исполнения элементов конструкции.

Недостатки не выявлены.

TDM SQ2402-0001

TDM SQ2402-0001

Страна производитель – Россия. Комплект предназначен для устройства заземления частного дома, промышленных, складских и административных зданий, построенных на сложных, скальных, гравийных и других видах грунта. В комплект входят 6 стальных штырей-электродов, имеющих резьбу. Их поверхность покрыта слоем меди. Для обеспечения более длительного срока службы штыри можно дополнительно обработать перед установкой антикоррозийной пастой. Она входит в состав комплекта.

Достоинства:

• срок службы до 30 лет;
• универсальность установки и применения;
• доступная стоимость;
• качественные материалы изготовления элементов контура.

Недостатки не выявлены.

MZK-6-Z

MZK-6-Z

Страна производитель – Россия. Модульно-штыревая конструкция предназначена для устройства заземления частных домов на грунте любого типа. В комплект входят 4 оцинкованных штыря с резьбой и 4 соединительных муфты, изготовленных из нержавеющей стали. Диаметр сечения стержней 16 мм.

Достоинства:

• доступная стоимость;
• полная комплектация модуля;
• длительный срок службы;
• простота сборки.

Недостатки не выявлены.

ZGER-6

ZGER-6

Страна производитель – Германия. В комплект входят 4 стержня с резьбой, изготовленные из оцинкованной стали, имеющие длину 1,5 и диаметр сечения 20 мм. Заземление может использоваться для частных домов и небольших производств.

Достоинства:

• качественные материалы изготовления;
• длительный срок службы;
• доступная стоимость.

Недостатки не выявлены.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

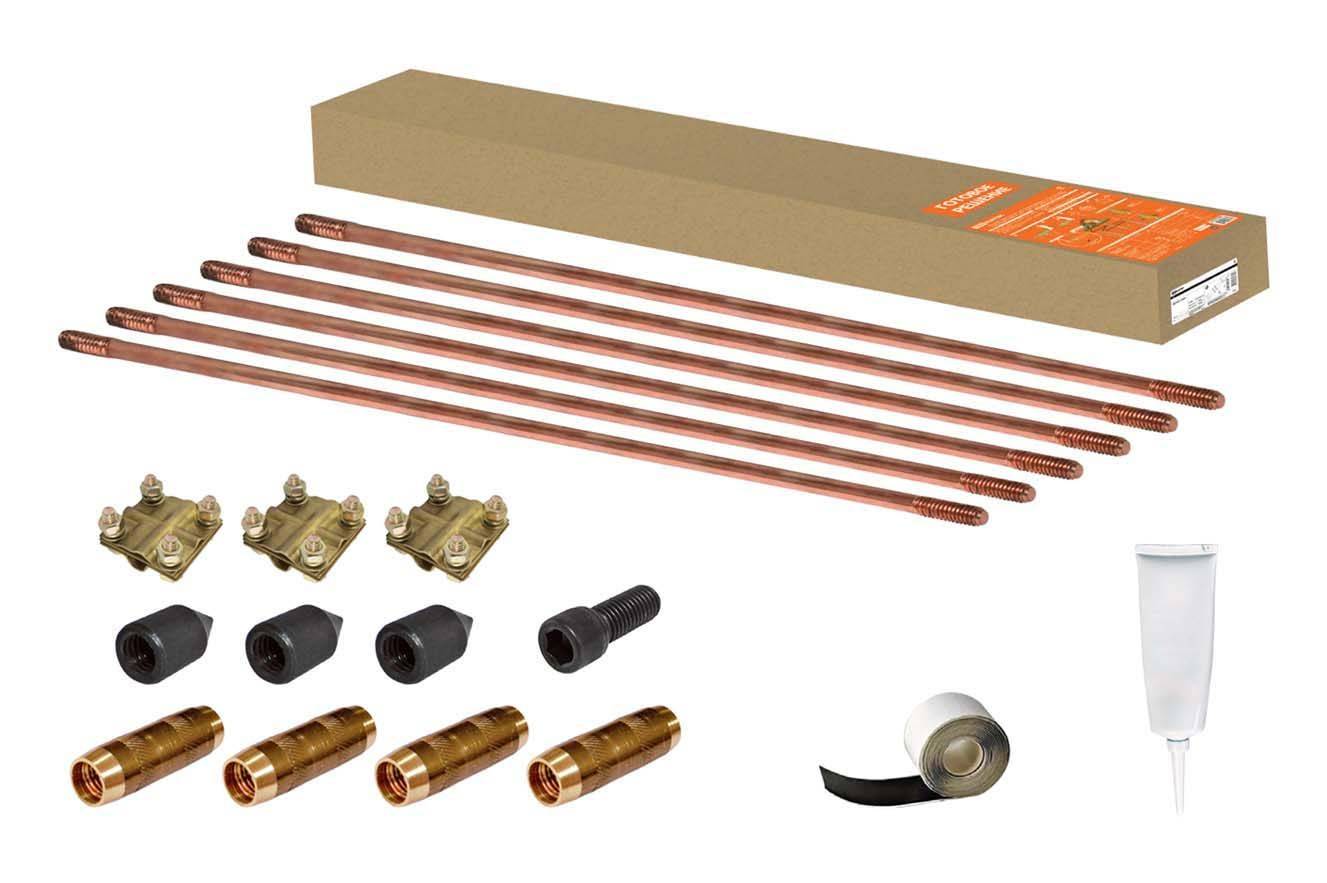

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

• Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
• Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
• В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Акт на заземление газового котла по форме протокола ЭЛ-8

Мы используем сертифицированные и проверенные приборы проверки заземляющих устройств и надежные инструменты монтажа. По требованию заказчика выдаем протокол проверки заземления от сертифицированной электролаборатории. Приборы замера сопротивления растеканию тока заземляющих устройств используемые нами в процессе монтажа. Заземление лаборатории Монтаж своими руками Как купить Заземление.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка заземления,электролаборатория,проверить заземление в Киеве,Одессе,096 262 9848

Периодическое измерение сопротивления растеканию тока заземляющих устройств также является необходимой частью работ по диагностике состояния электросети и проверки условий эксплуатации электрооборудования на объекте.

Заземление лаборатории Монтаж своими руками Как купить Заземление. Теория Теория Расчет сопротивления заземления Что такое модульное заземление Измерение сопротивления заземления Заземление в вечной мерзлоте Протокол проверки заземления Элементы модульного заземления Доставка Гарантии ФОТО видео монтажа заземления Контакты Отзывы и предложения. Протокол выдаётся сертифицированной электролабораторией, имеющей лицензию ростехнадзора. Как правило, от физических лиц протокол проверки заземляющего устройства требуют газовщики областные газовые службы при приемке и ввода в эксплуатацию газового оборудования частных домовладений, замены газовых счетчиков в частных домах. Энергетики требуют протокол при увеличении мощности потребляемой электроэнергии собственником объекта. Для юридических лиц случаев предъявления протокола проверки сопротивления заземления на порядок больше. Процесс выдачи протокола проверки заземляющего устройства сопротивлению тока в общих чертах выглядит следующим образом:.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

• Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
• Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Необходимость в заземлении газового котла

Газовое оборудование для горячего водоснабжения или отопления имеет металлический каркас и стальной кожух. Образующееся статическое электричество способно повредить электронные детали блока управления либо воспламенить газовоздушную смесь.

В случае нарушения целостности проводов или неправильного подключения оборудования к бытовой сети возможно поражение людей высоким напряжением. Система заземления обеспечивает защиту жильцов и электронных компонентов от негативного воздействия тока.

Контуры заземления разделяют на:

• естественные, предусматривающие использование металлических или железобетонных конструкций, контактирующих с грунтом;
• искусственные, состоящие из металлического контура, заглубленного в почву.

Рейтинг лучших промышленных комплектов

Наборы заводского производства отличаются простотой сборки. Владелец дома или складского помещения может установить контур самостоятельно. Для проведения монтажа требуется минимум подготовительных работ. Комплектующие укладываются в картонную тару, упрощающую процесс перевозки и защищающую детали от повреждений. Компоненты выполнены из стального прутка с покрытием медью, обеспечивающей увеличение ресурса.

Zandz ZZ–000–045

Модуль российского производства состоит из сборных электродов, имеющих длину от 5 до 15 м (в зависимости от количества элементов). Комплект используется для заземления жилых или офисных зданий и обеспечивает защиту от разряда молнии. Поставляется в виде набора, в котором имеются соединительные резьбовые муфты для сборки электродов из заготовок. Поверхность стальных штырей покрыта слоем меди, предусматриваются насадки на отбойный молоток (необходимы при проведении монтажных работ). Средняя цена набора составляет 70 тыс. руб.

Galmar GL–00045

В состав набора входят 30 металлических штырей длиной по 1,5 м и соединительные резьбовые элементы. Поверхность электродов покрыта медью, обеспечивающей стойкость к коррозии. Имеются зажимы для коммутации проводников, стартовые наконечники для электродов и насадки для отбойного молотка, позволяющие быстро заглубить штыри в грунт.

Ezetek CN–6

Бюджетный набор включает в себя электрод, изготовленный из нержавеющей стали и имеющий длину 6 м. Предусмотрен твердосплавный наконечник, упрощающий процедуру установки штыря в грунт. Электрод собирается из 1,5-метровых элементов, для соединения применены резьбовые втулки. Предусмотрена туба со специальной пастой, проводящей электрический ток. Комплект рассчитан на использование в частных домах или на дачах, монтаж производится при помощи перфоратора или кувалды. Цена системы заземления начинается от 12 тыс. руб.

Bolta

Компания предлагает несколько комплектов со штырями, выполненными из углеродистой, омедненной или нержавеющей стали. Ресурс компонентов, расположенных в грунте, варьируется от 15 до 100 лет. Предусмотрена специальная твердосплавная головка, способная разрушать камни в толще грунта. Установка сборного штыря (для соединения имеются втулки с резьбой) производится вручную кувалдой или с помощью электрического перфоратора.

TDM SQ2402–0001

Комплект предназначен для частных домов или складских помещений, стоимость начинается от 11,5 тыс. руб. В наборе имеются стальные штыри длиной 1,5 м с резьбовыми наконечниками для втулок. Предусмотрены ударная головка и латунные зажимы для крепления соединительных проводов. На поверхность электрода нанесено медное покрытие толщиной около 0,25 мм, соединительные втулки выточены из латуни. Имеется туба со специальной смазкой, защищающей детали от коррозии и проводящей электрический ток.

MZK–6–Z

В состав комплекта включены 4 стальных штыря длиной по 1,5 м и соединительные втулки из латуни с внутренней резьбой. Электроды имеют диаметр 14 мм и покрыты тонким слоем меди, компоненты соответствуют требованиям российских ПУЭ. Подходят для заземления жилых домов и газового оборудования. Установка в грунт осуществляется вручную или с помощью перфоратора.

ZGER–6

Набор состоит из 4 стальных оцинкованных стержней длиной по 1,5 м (диаметр прутка 20 мм). Комплект предназначен для заземления частных домов и отдельных установок. Для соединения элементов использована цапфа, входящая в ответное отверстие. Предусмотрены ударопрочная головка и зажим для подсоединения провода. Средняя цена набора составляет 5,8 тыс. руб.
