АВТОМОБИЛЬНЫЕ ПОМПЫ BOSCH

Помпа дополнительная: что нужно знать

Итак, если изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Однако если всех этих действий недостаточно, тогда выходом может оказаться доп помпа на печку. В двух словах, насос отопителя дополнительный является электронасосом, который прогоняет рабочую жидкость системы охлаждения по малому кругу даже тогда, когда двигатель не работает.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Еще в списке преимуществ можно выделить простоту монтажа, что означает минимальное вмешательство и внесение изменений в заводскую конструкцию. Если просто, дополнительную помпу врезают так, чтобы ОЖ циркулировала по малому кругу.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

Когда стоит задуматься об установке второй помпы

Дополнительная помпа на печку ВАЗ-2114 способна существенно улучшить комфорт в автомобиле зимой. Зачастую устанавливать дополнительный насос в системе охлаждения в следующих случаях:

  • Если температура воздуха более 30 градусов, а двигатель в таких условиях перегревается до критически высоких значений. Но только в том случае, если вся система охлаждения находится в исправном состоянии. Поэтому, прежде чем устанавливать дополнительную помпу, необходимо убедиться в том, что система охлаждения работает правильно.
  • В том случае, если в морозы печка дует холодным в режиме холостого хода, а температура двигателя, согласно указателю приборной панели, в рабочем диапазоне.

Но такие проблемы возникают далеко не всегда и не на всех автомобилях. Главный критерий – полная исправность всех элементов охлаждения. Если термостат вышел из строя, то никакая дополнительная помпа в этом случае не поможет. Сначала полностью нужно перебрать систему, поставить новые патрубки и хомуты, обработать стыки герметиком. И только после этого выполнять модернизацию.

Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

  1. Собирают «узел», состоящий из трёх деталей. Короткий шланг – это «отвод». Ниже показан пример с помпой BOSCH.

  2. Стопорят авто ручником, отключают АКБ, сливают тосол. Возле днища находят два шланга печки, снимают один из них.

  3. Вместо штатного отводящего шланга монтируют «узел».

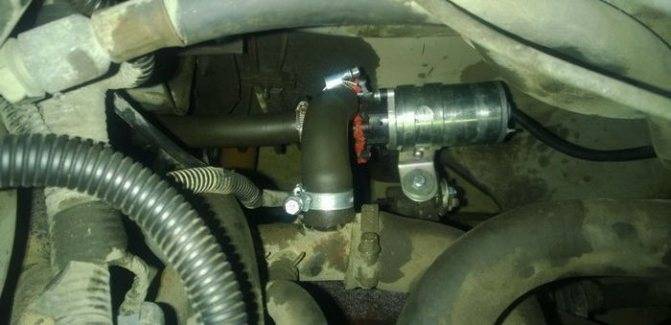

  4. Сам насос, то есть помпу, крепят к картеру МКП (см. фото). Мы используем винт, прижимающий «шнур массы».

  5. Если систему заполнить тосолом, автомобилем можно пользоваться.

Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

  1. Делают «сборку», как на шаге 1 (см. выше);
  2. «Сборку» монтируют;
  3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа
Особое внимание стоит уделить надежному креплению шлангов и штуцеров.
Следующие работы будут производиться уже с автомобилем

Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи.
Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их
В это место будет подключаться собранная конструкция.
Для крепления самого насоса следует отыскать определенное место.
Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода.
Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т

п.)
Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

Установка кнопки

Если было принято решение обзавестись дополнительным контролем данной модификации, то придется дополнительно морочить себе голову.

Напряжение + можно взять прямо с аккумулятора, но при этом нельзя забывать о предохранителе на проводе где висит герметичный держатель.

Вкратце монтаж выглядит просто:

  • снимаем панель;
  • разбираем ее и вынимаем кнопку подсветки;
  • заменяем ее содержимое на необходимое нам и собираем назад.

Но на практике все не так просто и этот алгоритм требует нескольких уточнений:

  1. Снимаем реостат (его в принципе можно выкинуть, он больше не нужен).
  2. Проводка садиться в термоусадку и крепиться для удобства к остальному пучку проводов.
  3. Готовим минусовую (ищем ее в районе приборной панели) и плюсовую (можно от зажигания взять) клеммы.
  4. Находим вакуумный усилитель, в его районе ставим реле, после чего тянем провод от него в салон к кнопке.
  5. Электрика прокинута, соединяем все на кнопке, а после, собираем назад приборную панель.

Принцип действия дополнительного насоса отопителя

Понять, как дополнительная помпа отопителя улучшает работу всей системы просто. Насос прогоняет охладительную жидкость по малому кругу даже если силовой агрегат не работает. Улучшенная циркуляция повышает эффективность прогрева в несколько раз.

Главное преимущество такого улучшения в том, что не требуется никаких дополнительных настроек. Дополнительный насос сразу же после установки легко работает в рамках стандартной системы.

Если всё сделать правильно и установить хорошо смазанный и чистый насос. Второй раз открывать печку придётся только тогда, когда срок его годности подойдёт к концу.

Чем поможет водителю новая помпа в системе охлаждения

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Какая схема лучше?

Включение насоса можно решить следующим образом: минусовую клемму бросить напрямую на аккумуляторную батарею. Плюсовая проводится в салон вместе с тросиком педали газа, например. Кнопку размещают под рулевым колесом в любом удобном месте и так, чтобы она не мешала. В итоге абсолютно все водители Газелей с таким вот решением отмечали, что в зимнюю погоду в машине становится ощутимо теплее. Удобно и то, что даже при холодном двигателе можно включить насос, и через пару каких-то минут в салон начнёт поступать нагретый воздух.

Это достаточно простой способ, однако у него есть слабые места. Если забыть отключить кнопку заранее, то при будущем запуске машины для прогрева работающее устройство станет забирать тепло у холодного мотора. Время для его прогрева до рабочей температуры увеличится. Можно сделать двойную систему управления, чтобы насос не функционировал в теплое время года и не включался вместе с запуском автоматически. Для этого в схему придётся добавить двухпозиционное реле.

Обратите внимание на то, что схема подключения к электросети может использоваться практически любая. Зависит она от того, какие вы перед собой ставите цели

В том случае, если вы ставите помпу для того, чтобы сильнее охладить двигатель, то рекомендуется подключать ее так, чтобы она функционировала всегда при включении зажигания.

В том случае, если дополнительная помпа устанавливается только лишь для того, чтобы улучшить работу печки в режиме холостого хода, лучше всего подключить питание через кнопку. При этом необходимо в цепь питания включить такие элементы, как предохранитель, реле, кнопка включения, аккумулятор. Подвести электричество можно при помощи однопроводной схемы.

Обратите внимание на то, что лучше всего устанавливать дополнительный насос и использовать схему, описанную последней. В первом случае, если автомобиль будет эксплуатироваться в сильный холод, длительная работа помпы приведет к тому, что мотор не будет прогреваться нормально

В этом случае появятся соответствующие неисправности.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

Подключается электронасос для отопления дома по следующему алгоритму:

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Горелка на отработанном масле из резака. Горелка на отработанном масле – устройство. Основные детали масляного оборудования

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Принцип действия дополнительного насоса отопителя

Многие отечественные автолюбители сначала пытаются решить вопрос с поднятием температуры воздуха в салоне традиционными способами. Они заклеивают приборную панель и дверные проемы утеплителем, меняют радиатор печки или ставят моторчик с большей производительностью. Когда эффектов от всех подобных трюков недостаточно, тогда единственным эффективным решением может стать дополнительный насос на печку.

Принцип действия такой методики сводится к следующему: электронасос прогоняет антифриз через систему в пределах малого круга даже в те моменты, когда силовой агрегат не запущен. Ещё вспомогательный насос выручает в ситуациях, когда приходится долго стоять в пробках на Газели. Холостые обороты не позволяют обеспечить приток хорошо прогретого воздуха, а вместо него поступает лишь тёплый.

Обзаведясь дополнительной помпой, водитель получает массу преимуществ — к ним можно отнести ещё и простоту установки, которая не требует значительных затрат времени и финансов. Конечно, потребуется схема подключения, однако вторая помпа монтируется в штатную электросистему автомобиля. В комплекте обычно предусмотрены соединители, крепежные элементы, переходники и пр.

Зарубежный насос

Импортные устройства имеют некоторые преимущества перед отечественными. Одно из них – это вес. К примеру, устройство от компании Bosch отличается низким весом, поэтому оно может быть свободно закреплено прямо на шлангах. Разница в конструкции в том, что «Газельская» помпа – сальниковая. На высоких скоростях она создает в системе повышенное давление и протекает. Импортное устройство, напротив, имеет безсальниковую конструкцию, а электромотор никак не связан с насосом.

Что касается производительности, то предпочтительнее приобретать импортный дополнительный насос печки «Газель». Описание его показывает, что он превосходит по качеству и мощности отечественный аналог. Параметры его такие же, как и в отечественном варианте. Устройство питается от 12 V, а размер патрубка составляет 18 мм.

Что касается отзывов о работе этой дополнительной помпы, то те, кто модернизировал таким образом отопление в «Газели», остались довольны. В суровые русские зимы в кабине машины стало тепло и уютно.

Казалось бы не сезон сейчас про помпу-то. Но, как говорят — готовь сани летом. Тем более разница есть, летом на солнышке ковыряться под капотом, сливать ОЖ, или по первым морозам. Я кстати и в морозы успел поковыряться, ну да обо всём по порядку.

Описаний установки дополнительной помпы целая куча, есть с чем сравнить если, чего. Плюс всегда есть выбор, чем руководствоваться. Я не буду разводить холивар на тему нужности или не нужности данной доработки. Будем считать, что читающий эту запись сам пришёл к тому, что бы установить помпу в свой автомобиль. Я же опишу свой опыт, трудности с которыми столкнулся и их решения.

Когда пошёл покупать, порекомендовали, типа «нового образца», без сальниковая. И размером поменьше и цена была пристойная.

Взял, поставил, месяц откатал и на морозе полез снимать. Во первых она нифига не без сальниковая. Есть там резиновое колечко и есть там керамическое колечко, которое почему-то лопнуло. Антифриз побежал, залил мотор помпы, она замкнула, не приятно короче.

Ну, что делать? Любители экономить всегда платят дважды. Собственно и я пошёл за новой помпой, только уже решил брать хорошую, фирменную, импортную. Известного производителя.

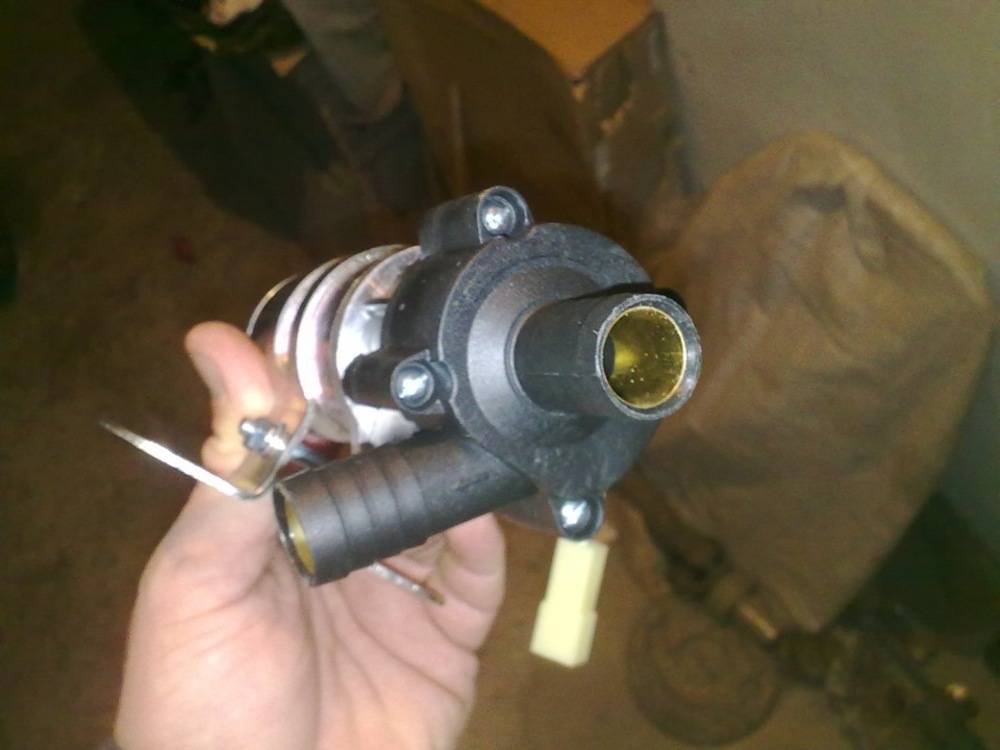

И вот у меня на столе уже лежит этот девайс. Разъёмчики, кстати на них идут или оригинальные к определённым маркам авто (к иномаркам само собой) или стандартный. В качестве разъёма подключения я взял просто разъёмчик от датчика уровня тормозной жидкости ВАЗ и др. Можно было сделать проще и лучше, купить родной разъём. Он такой же, как на датчике детонации или на форсунках ВАЗ и др. Но в магазине не было. Так до сих пор и езжу с этим разъёмом. Потечь эта помпа в принципе не может. У неё нет сальников, нет вала привода крыльчатки, система на магнитиках.

Новая помпа Bosch стоила несколько дороже, так называемой, ГАЗелевской. Но можно же сэкономить. У всех в городах есть разборки. Идём туда и покупаем БУ с какого-нибудь «мерса» или «бумера», с бусика какого-нибудь. Моему свояку, например досталась со 124-го мерса. Снята была с вростающего в землю автомобиля. Принёс домой, попробовал подключить, не запустилась. Разобрал, почистил, смазал тефлоновой смазкой. И всё, она заработала и работает уже два сезона, без нареканий.

2. С выбором определились, теперь монтаж. Тут особо нечего рассказывать, расписывать. У всех есть своя фантазия, у всех свои предпочтения по состоянию подкапотного пространства. Я свою поставил на левую чашку, на шпильку крепления бачка омывателя. Она там великолепно пристроилась. У свояка прямо на шлангах висит. Прикол в том, что она очень лёгкая, в отличии от бандуры нашего производства. И свояку даже не пришлось удлиннять шланг. Просто разрезали шланг в удобном месте и срастили его прямо помпой. Я же менял шланг, купил кусок шланга с внутренним диаметром 18 мм. Подключал всё это дело к подводящему шлагу радиатора отопителя. На фото ниже видно, где она стоит и даже видно, как подключено.

Согласен, очень не красиво. Но это был временный вариант, на скорую руку.

3. Подключение электрической части. Про разъём говорил, кроме того были приобретены вот такие комплектующие.

Система охлаждения и её особенности

Устроена она с виду сложно, но для врезки дополнительного насоса отопителя переделывать всё не нужно. Вам понадобится модифицировать один конкретный шланг подсоединённый к подводящей трубе насоса.

Его легко найти, слева будет ещё один шланг, но уже подсоединённый к термостату. Шланги будут соединены между собой краном. Просто придерживайтесь правой стороны и не ошибётесь.

Чтобы установить дополнительный насос отопителя, нужно улучшить правый шланг. Разделить его надвое, заменив шлангом «21083-8101010-01» и шлангом отопителя (уголок) «2101-8101204», поместив между ними сам насос отопителя.

Важно приобрести правильные детали, подходящие для конструкции Газели. Есть несколько особенностей, учитывайте их во время покупки:

  • покупайте дополнительную помпу, предназначенную специально для Газели и убедитесь, что патрубки в диаметре 18 мм;
  • к насосу также нужно докупить соответствующие крепежи — хомут приёмной трубы и кронштейн для неё.

Также не забудьте приобрести нужные расходники сами шланги, электродетали и хомуты. Всегда проверяйте совместимость с Газелью, чтобы не тратить лишние деньги и время на повторный заказ.

Рекомендации по эксплуатации

Обратите внимание: помпа, которая выпускается для Газели, является сальниковой. Даже инструкция по эксплуатации не рекомендует пользоваться ею при скорости свыше 60 км/час

Дело в том, что на больших оборотах мотора возникает избыточное давление — из-за этого рано или поздно сальник пробивает, и возникает течь

Что ещё важно: после остановки двигателя насос выполняет ещё и функцию рециркуляции охлаждающей жидкости до момента полного остывания её

Конечно, главным преимуществом насоса отопителя от Газели является его доступная стоимость. Как уже говорилось, со временем неизбежно начинает возникать течь. Если вложить в 2-3 раза больше средств, то можно заказать более качественный аналог от немецкого Bosch, который вышеуказанными недостатками не обладает. Если кто-то думает, что дополнительная помпа — это современная инновация для утепления салона зимой, то это далеко не так. Этим решением с успехом пользуются владельцы Ланос и других автомобилей. Более того — многие немецкие производители оснащают свою технику доп насосом отопителя ещё с конвейера.

Если подытожить всю изложенную в обзоре информацию, то можно сделать вывод — вспомогательный насос отопителя является простым и эффективным решением для того, чтобы обогреть салон Газели в условиях сурового климата. Установленный правильным образом насос будет оперативно прогревать его даже при коротких поездках, когда двигателю не удается выйти на рабочую температуру. Это не только комфорт, но и безопасность, поскольку стекла отогреваются тоже за короткий промежуток времени, улучшается обзорность.

Дополнительная помпа от Газели отлично справляется со своими обязанностями, но работает она шумно. Можно воспользоваться более дорогими аналогами, но в любом случае периодически необходимо проверять герметичность работы системы. Течь могут давать не только штатные элементы, но и установленное самостоятельно оборудование.

Что ожидать в итоге?

Когда все элементы будут установлены и по схеме подключены, необходимо выполнить испытания в работе. Обязательно нужно залить в систему антифриз – запуск помпы без него строго запрещен, так как это приведет к тому, что она выйдет из строя. Минимальное время работы помпы при испытаниях – 1 час. При этом обязательно осматривайте все стыки и соединения, чтобы выявить протечки. Если они не будут обнаружены, необходимо проверить работу системы на ходу. Ведь может быть такое, что помпа в режиме холостого хода работает стабильно, но при увеличении давления она просто отказывает. В том случае, если все работы выполнены правильно, в салон будет поступать более теплый воздух. Кроме того, даже при повышенной нагрузке мотор будет качественно охлаждаться.
