Чем хорош электро водяной теплый пол – характеристики и правила монтажа XL Pipe и Unimat Aqua

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

  • Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
  • Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

  • Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
  • Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является  2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Капиллярный теплый пол UNIMAT AQUA

Эти водяные электрические теплые полы имеют другой принцип работы. Тут основное отличие — диаметр труб: он очень мал, отсюда и название — капиллярный. Эти трубки подключаются к небольшому приборчику, который одновременно греет теплоноситель, контролирует его температуру и создает давление в системе (система замкнутая).

Так как диаметр труб маленький, в системе находится малое количество воды — до 6 литров (обязательно дистиллированной) и с ее нагревам справляется небольшой по мощности нагреватель (не более 2.4кВт). Потому для установки этого варианта жидкостно-электрического пола наличие отдельного ввода не требуется, хотя и его лучше подключать через УЗО и автомат.

Максимальная площадь обогрева — 20м 2 . Потому для больших помещений система не очень пригодна, хотя установить можно несколько устройств, работающих независимо друг от друга. Гарантийный срок — 5 лет.

Состав системы капиллярного пола и ее возможности

Для того чтобы собрать подогрев этого типа понадобится как минимум два комплекта: базовый и дополнительный. В базовый комплект UNIMAT AQUA входит блок управления в сборе, два куска соединительной трубки и монтажный набор (втулки, тройники и хомуты), при помощи которых собирается и соединяется трубопровод. Дополнительный комплект — это одна или две бухты капиллярных трубок под разную площадь (от 10м 2 до 20м 2 ). Кроме того, для укладки понадобятся утеплитель, демпферная лента, теплоотражающий слой и крепеж для трубок, а также цементно-песчаный раствор с пластификатором для заливки стяжки (или специальный состав).

Основное преимущество этой системы — достаточно большой функционал управляющего блока. Вот что может блок управления капиллярной системой:

  • Поддерживать режим антизамерзания (температура +15 о С).
  • Контролировать или состояние теплоносителя, или температуру в помещении по вашему выбору.
  • Поддерживать мощность, которую вы задаете самостоятельно при пуске системы (заводская настройка 2,4кВт, а вы поставить можете от 0,1кВт до 2,4кВт).
  • При помощи таймера можно задавать время отключения системы.

Установка UNIMAT AQUA

Как и для систем электрического подогрева начинать все нужно с выбора места установки управляющего блока. Он располагается на стене, на высоте 1-1,2 метра от уровня пола. Способ монтажа — навесной, потому дыры делать не нужно. Требуется надежно прикрепить монтажную планку вот и все

Обратите внимание, что включается прибор в розетку, так что место выбирайте недалеко от нее

К блоку управления будут подводиться соединительные трубки от капиллярного пола и для их прокладки потребуются штробы в стене (или можно уложить их пластиковый монтажный короб, закрепленный на стене).

Установка капиллярных трубок стандартная: в стяжку. Никаких отличий от устройства водяного подогревали или от отписанного выше способа. Те же требования к основанию (должно быть ровным) и желательна отличная степень теплоизоляции. «Пирог» и последовательность монтажа аналогичны. Схема укладки в стяжку — двойная змейка (смотрите на рисунке), шаг укладки — 10-12см, расстояние от стен — 10-15см и больше. После укладки греющих трубок они соединяются при помощи составляющих из монтажного набора с соединительными (идут в базовом комплекте). Соединительные трубки легко отличить — они имеют квадратное сечение. Для большей ремонтопригодности системы место стыковки желательно расположить в монтажном коробе, закрепленном на полу. А от него завести на блок управления цельные трубы (в штробу или монтажный короб не стене). На блоке управления имеются специальные небольшие патрубки, на которые и натягиваются соединительные трубки.

Преимущества и недостатки капиллярной системы теплого пола

Этот вариант водно-электрического пола использоваться может только для повышения комфортности. Для основного отопления ему недостаточно мощности. Преимуществом является безопасность системы (никакого электричества в полу), что позволяет устанавливать его во влажных помещениях (например, в моечном отделении бани) без каких-либо ограничений. С другой стороны, в некоторой степени сохраняются недостатки водяных теплых полов: от блока вода идет более горячая, и потому пол прогревается неравномерно. Недостаток не так сильно проявляется из-за рекомендованной двойной змейки при укладке труб, а также из-за небольшого объема системы, что позволяет поддерживать небольшую разницу температур между трубопроводами подачи и «обратки».

Разновидности системы. Устройство и принцип действия

Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:

  • продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
  • изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.

Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.

И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе  действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.

Теплые электро водяные полы XL Pipe

Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.

Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.

Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться —  электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.

Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном  случае без него не обойтись.

Электро водяной теплый пол  действует по следующему принципу:

  • Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
  • Второе —  расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
  • Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
  • Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.

Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.

Капиллярный теплый электрический пол

Монтаж такой системы отопления лучше осуществлять через подключение УЗО и  оборудовав  весь комплекс автоматом.

Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.

Преимущества капиллярной системы обогрева следующие:

  • широкий функционал нагревательного блока;
  • наличие режима антизамерзания;
  • автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
  • регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
  • наличие таймера.

Новинка на рынке XL Pipe

Новинка заключается в особой структуре нагревательного элемента. Он состоит из трубы, которая выполнена из структурированного полиэтилена, ее диаметр равен 20 мм. Внутренность трубы заполнена теплоносителем. Во всю длину внутрь вставлен кабель. Это не тот кабель, который используется в электрическом теплом полу. Он состоит из 7 нитей хромо-никелевого сплава с тефлоновой оболочкой. Вся эта конструкция имеет герметичную запаянную структуру. Теплоноситель внутри трубы статичен и не движется.

В отличие от водяного теплого пола, где теплоносителем может быть вода, в жидко-электрическом обогреве теплоносителем может служить только антифриз. Вся система трубопровода монтируется под стяжку. За счет этого тепло будет равномерно распределяться по поверхности. Эта разработка лишена главного недостатка водяной системы – неравномерного прогрева, ведь антифриз всегда имеет стабильную температуру без колебания. Также электро-водяной обогрев лишен другого недостатка электрического обогрева. XL Pipe не боится запирания. Если вы поставите на пол крупногабаритную технику и мебель туда куда захотите – это не отразиться на качестве обогрева.

Водяные полы: особенности монтажа и эксплуатации

Водяные полы относятся к экономичным видам обогрева за счёт использования в качестве теплоносителя воды. После их установки не нужно думать, где поставить мебель. На стенах радиаторов не будет, полы с водяным контуром не боятся тяжёлых предметов интерьера.

Главная отличительная особенность водяных полов — сложность при их подключении. Например, чтобы сделать водяные тёплые полы в квартире, нужен документ о согласии управляющей компании для подключения к центральному отоплению.

Когда отопление индивидуальное, требуется установить агрегат для нагрева теплоносителя. Это значит, что прибавляются все сложности, связанные с установкой и обслуживанием котла: газового, электрического, работающем на твёрдом или жидком топливе. Нужно выделить определённое место для его установки, и при этом выдержать все нормы и правила.

Установка водяного контура тёплого пола требует больших подготовительных работ. Это достаточно трудоёмкий процесс, который требует внимательности и профессионализма, ведь в случае протечки придётся вскрывать всё финишное покрытие комнаты.

Монтаж электро-водяного пола xl pipe.

Монтаж xl pipe мало отличается от монтажа кабеля или водяного пола. Поскольку, это всё-таки трубы, то монтаж в полу ближе системе водяного пола. Укладывается на стяжку теплоизолирующий слой, поверх монтируются змейкой или улиткой трубы. Дальше, то, что над полом, монтируется уже точно так же, как кабельная система, с подключением к электричеству и терморегулятором.

Поверх данных труб обычно делается стяжка и укладывается плитка. Плитка лучше всего годится при монтаже тёплого пола.

Отзывы.

Отзывов по xl pipe пока мало. Система новая и довольно дорогая, в то же время монтаж её похож на монтаж водяного отопления. Если её устанавливать как водяную систему, то это будет так дорого, что про неё можно забыть. Поэтому её должны устанавливать электрики, то работа будет стоить сравнительно недорого, я думаю.

В наше время, в условиях нестабильной работы ЖКХ, недоделок строителей и прочих причин желательно в доме иметь дополнительное отопление, не зависящее от поступления горячей воды. Для этой цели люди нередко используют, так называемые, тёплые полы. Эта способ подогрева пола, в общем случае, он может зависеть или не зависеть от ЖКХ. В случае установки электрической системы, она не зависит от поступления горячей воды и может являться дополнительным источником нагрева помещения.

Тёплые полы бывают разными, и имеют разные преимущества и недостатки. Не так давно на российском рынке появились новые системы подогрева пола, электро-водяные, которые, в известной степени, совмещают оба подхода (водяного отопления и электрического).

Просмотрено: 935

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

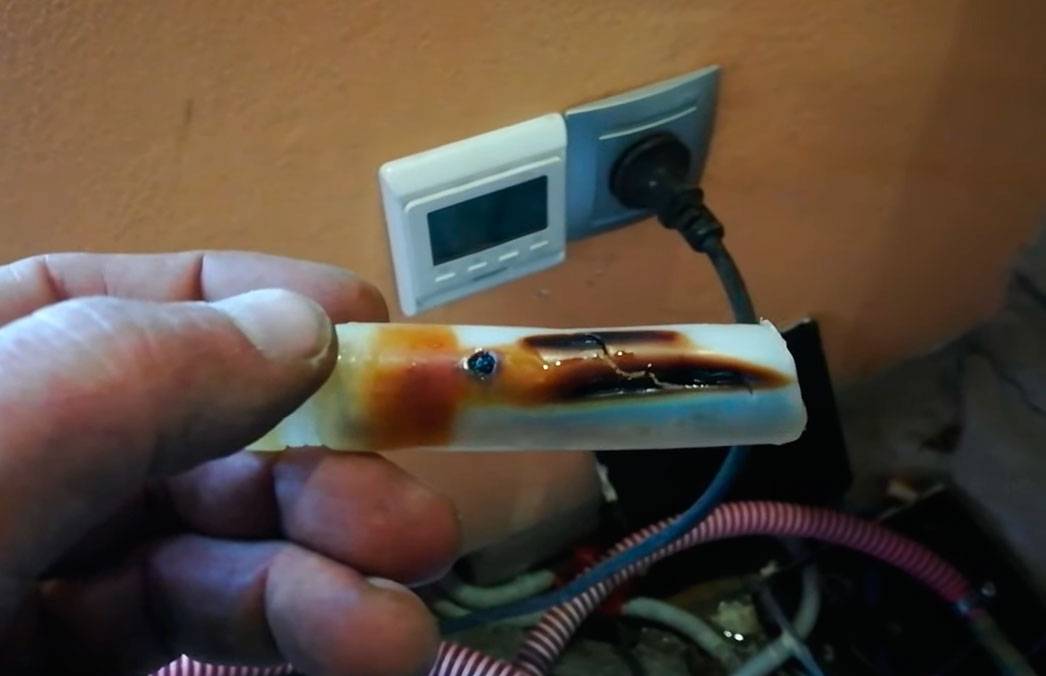

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Достоинства и недостатки

Электро-водяные теплые полы имеют множество преимуществ перед другими видами:

  1. Они максимально безопасны для человеческого организма, поскольку высокая надежность нагревательного элемента сводит к нулю возможность появления случайных возгораний. Нити нагревательного элемента передают тепловую энергию жидкости, а затем напольному покрытию. Благодаря этому хромоникелевый состав не перегревается, таким образом, электрический кабель защищен от перегорания. Такие свойства жидкостного пола обеспечивают его длительный срок эксплуатации.
  2. Жидкостные электрические теплые полы могут устанавливаться под любым из напольных покрытий, его нагрев подходит даже для ламината. При необходимости вы можете отрегулировать температурный режим, тем самым обеспечить максимально комфортную атмосферу в помещении.
  3. У таких систем обогрева нет электромагнитных излучений.
  4. Система абсолютно не подвержена перегреву. Вы можете перемещать мебель с одного места на другое, не беспокоясь об этом, чего не скажешь о классических электрических полах. Их разрешено монтировать исключительно на открытых участках.
  5. Нагревательный элемент покрыт изоляцией из нескольких слоев, благодаря этому обеспечивается его длительная работа. За счет тефлона покрытие может выдерживать нагрев более 200°С. Материал характеризуется высокой устойчивостью к химическим процессам, а также имеет отличные диэлектрические характеристики.
  6. Такие системы обогрева достаточно экономичны.
  7. Хорошая ремонтопригодность. В случае с обычным кабелем достаточно сложно определить поврежденный участок, поэтому приходится поднимать полностью всю стяжку. В жидкостных же системах, стяжку можно вскрыть локально, в месте протечки при повреждении трубы антифриз будет выступать на поверхность.

В качестве минуса можно отметить высокую стоимость. Как уже отмечалось, электро-водяные полы всегда устанавливаются в стяжку. Учитывая тот факт, что риск возгорания сведен к нулю, такие системы можно монтировать в деревянном доме.

Специалисты не рекомендуют устилать стяжку на деревянное покрытие, поскольку для основы, выполненной из дерева — это слишком большой вес.

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

  1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

  2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

  3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Особенности капиллярного тёплого пола Unimat Aqua

Жидкий теплый пол Unimat Aqua отличается от XL Pipe тем, что система состоит не из одной толстой трубы, а укомплектована множеством трубок маленького диаметра. Отсюда и название системы — капиллярная. Подключают её к прибору, который имеет мощность 2,4 кВт. Таким образом подогревается теплоноситель и выделяется тепло. Вся система замкнутая. Установки дополнительного нагревательного агрегата не требуется.

Теплоносителем в системе Unimat Aqua является дистиллированная вода. Её потребуется не более 6 литров. Размер отапливаемой площади, которую может обогреть один комплект, составляет примерно 20 квадратных метров. Насколько тепло будет в комнате, зависит от теплоизоляционных свойств стен и потолков. Тёплые полы очень быстро создают комфортный микроклимат в помещении.

В одном помещении можно, при необходимости, установить несколько систем Unimat Aqua. Однако чаще всего её используют для обогрева небольшой комнаты. Эксплуатационный срок службы капиллярного тёплого пола примерно 5 лет.

Unimat Aqua бывает двух типов. Базовый, который имеет в комплекте блок управления, набор для монтажа, два отрезка трубы для соединений. Это всё потребуется для формирования небольшого трубопровода. Дополнительный комплект состоит из мотка трубок небольшого диаметра, которых хватит, чтобы обогреть площадь от 10 до 20 кв. метров.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

  • циркуляция теплоносителя отсутствует;
  • контур укладывается герметически запаянной трубкой;
  • внутри тепловыделяющего элемента находится антифриз;
  • нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

  • подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
  • поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
  • в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.


Схема XL-Pipe

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Преимущества над водяной системой


Большая сфера применения

Преимущества электро-жидкостного теплого пола над водяным теплыи полом. Если использовать электро-жидкостный пол вместо водяного теплого пола, точно будете в выигрыше. Вот почему:

  • Отказ от использования котла. Котел – самый дорогой элемент. Если покупать электрические котлы, то они дешевле, но потребляют много электроэнергии. Газовые дороже, но затраты не окупятся быстро, потому что расходуют много газа.
  • Отказ от котла позволяет отказаться и от других элементов. К примеру: необходимость в расширительном бачке отпадает. Это экономия денежных средств, и не нужно ломать голову об органичном использовании в интерьере дома.
  • Теплоноситель нагревается стационарно, потому его не нужно двигать. Это дает преимущества и позволяет прогревать напольные покрытия равномерно. Поэтому не нужен циркуляционный насос.
  • Равномерный прогрев облегчает процесс укладки и не требует сложных расчетов для выбора контура.
  • Возможность установки в многоквартирных домах. Не нужно разрешение  служб ЖЭК, как в случае совмещения водяного теплого пола с основным отоплением.
  • При отключении и неиспользовании в зимнее время можно не бояться, что система замерзнет и полопаются трубы.

Но для объективности следует отметить, какие недостатки у водяного инновационного электрического теплого пола:


Без стяжки не обойтись

  • Используется с бетонной стяжкой. Потому на деревянных покрытиях не рекомендуется, так как стяжка станет непереносимой ношей для деревянных перекрытий. А если отказаться от бетонной стяжки, то присутствует угроза  возникновения пожара, хоть и сведена к минимуму.
  • Котел возможно использовать двухконтурный. Потому не всегда использование котла — излишняя трата: нагревает воду для бытовых нужд. Если использовать жидкостные системы, то полностью отказаться от котла в частном доме не удаться, особенно если нет центрального отопления.

Преимущества жидкостных теплых полов над водяными имеют ограничительный характер.

Почему выгодно делать тёплые полы?

Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.

Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.

Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.

Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи

Важно выбрать, какую систему лучше применить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
