Подключение биметаллических радиаторов отопления: способы устройства, особенности монтажа

Принудительная циркуляция

Сам процесс происходит точно так же, как и в случае с естественным кругооборотом воды. Отличие только в наличии циркуляционного насоса, который создаёт давление, необходимое для перемещения по трубам воды различной температуры. Принудительная циркуляция используется в больших зданиях, когда не хватает мощности естественного движения.

Фото 3. Схема системы отопления с циркуляционным насосом, который обеспечивает движение теплоносителя по трубам.

Подключение всех элементов происходит так же, как и в первом случае. Насос устанавливается к магистральной трубе, ближе к расширительному баку. Его использование повышает эффективность отопления, обогревать можно большую площадь, даже в несколько этажей.

Внимание! Насос не должен работать вхолостую, только при заполненной водой системе! Иначе оборудование выходит из строя!

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему. создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Монтаж

Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.

Подготовительные работы

Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:

  • Не менее 10-ти см от подоконников,
  • Около 12-ти см от пола,
  • От 3-х до 5-и см от стены.

К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.

Сборка радиатора

Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:

  • Ввернуть радиаторные пробки и заглушки,
  • Подсоединить запорную арматуру,
  • Собрать терморегуляторы,
  • Проверить надежность ниппелей,
  • Крепить воздушные клапаны

Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.

Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.

Схема подключения алюминиевого радиатора может быть:

  • диагональная,
  • боковая,
  • нижняя.

Подключение

Теперь можно подсоединить радиатор к системе. Для этого:

  • Убедитесь, что в системе нет воды или она перекрыта в точках установки,
  • Соедините секции с помощью затяжки на ФУМ-ленту,
  • Закрепите радиатор к трубам посредством сгонов,
  • Обязательно проведите опрессовку системы.

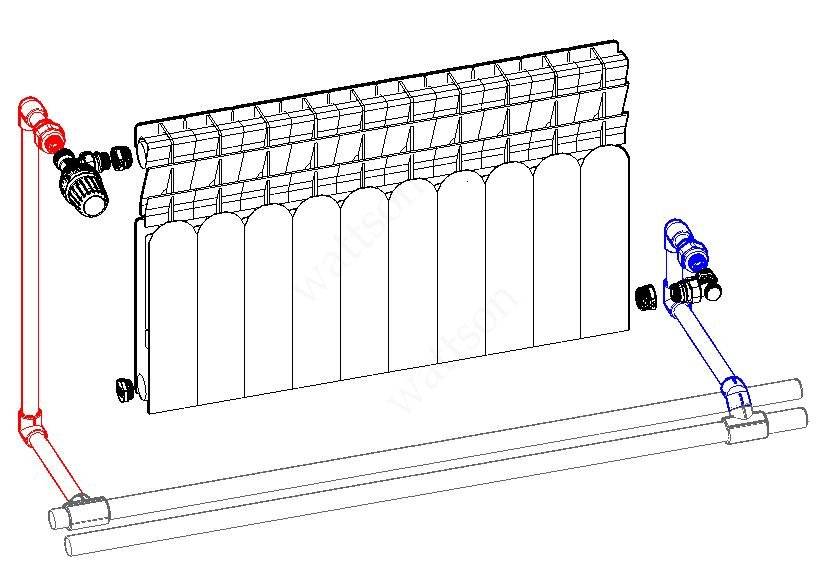

Диагональная схема подключения батареи

Диагональная схема подключается следующим образом. С одного края биметаллического радиатора заходит горячий теплоноситель. Далее он проходит по радиатору, затем остывает и выходит с другого края радиатора. Соответственно движение теплоносителя идет по диагонали радиатора.

Такая схема не всегда удобная и эффективная, так как труба будет идти от общего лежака и будет находиться на видном месте. Одним из выходов в данном неудобстве служит поворачивание кранов под нужным градусом.

Плюсом такой системы подключения малое количество теплопотерь. Всего около 5%. При диагональной схеме можно использовать более длинные радиаторы количество от 12-14 секций при условном проходе запорной арматуры достаточного диаметра.

Главным отличием от боковой схемы подключения батареи служит то, что теплоноситель выходит из одного крана, а уже остывший приходит в другой конец.

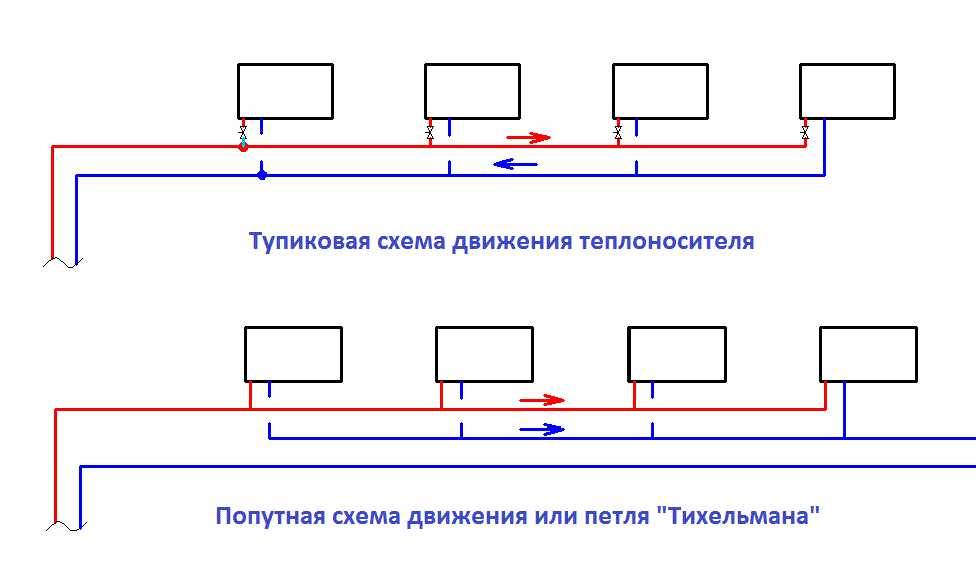

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Особенности монтажа биметаллических обогревателей

Как правильно подключить радиатор отопления — выбираем схему подключения батарей

«).

Подсоединение радиаторов отопления — как правильно подсоединить батареи

  Как правильно подключить радиатор отопления, подробное видео:

Установка и подключение биметаллических радиаторов отопления – использование запорной арматуры, фитингов

При наличии на новом изделии упаковки в виде целлофана снимать ее не рекомендуется непосредственно до момента монтажа прибора.

При соблюдении всех этих правил проблем с отоплением не возникнет, а сам биметаллический радиатор прослужит долго и надежно.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

  1. Боковое одностороннее подключение.
  2. Нижнее.
  3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Двухтрубная система: как её установить

Если в вышеописанном случае теплоноситель подавался и удалялся по одной трубе, то при данной схеме эти задачи разделяются: горячая вода поступает в радиаторы по одной трубе, а извлекается по другой.

Фото 2. Схема двухтрубной системы отопления. В данной отопительной конструкции используются разные трубы для подачи и обратки.

Эта особенность усложняет конструкцию, но улучшает эффективность работы.

Важно! Для облечения монтажа выбирать данную систему нужно на этапе строительства, хотя установка возможна и в построенном доме. Преимущества:

Преимущества:

  • Число этажей в доме не повлияет на эффективность работы схемы отопления, так как теплоноситель при данном варианте подключения распределяется по двум трубам, из-за чего пропадает неравномерное соотношение температур на этажах.
  • Выход из строя одного звена цепи (к примеру, батареи) не повлечёт за собой неработоспособность всей конструкции.
  • Температура в радиаторах не меняется из-за расстояния; благодаря двухтрубному распределению теплоносителя нагрев каждого элемента равномерный.
  • Возможность регулирования температуры с помощью термостата.

Недостатки:

  • Для правильного монтажа нужна будет команда сантехников, поскольку устроена система сложно и состоит из большего числа элементов.
  • При таком числа деталей и необходимых приборов становится существенным вопрос цены: наладить двухтрубное подключение как минимум в два раза дороже, чем однотрубное.

Схема подключения: при естественной циркуляции на чердаке устанавливается расширительный бачок, куда по трубам попадает вода из котла, после чего она гравитационными силами распределяется по радиаторам на каждом этаже ниже; если в системе присутствует насос, то он монтируется в цепь после котла и прогоняет воду по всей системе.

Как подключить:

  1. Трубу, по которой поступает теплоноситель, располагают выше, чем ту, по которой удаляется остывшая вода.
  2. Монтаж расширительного бачка обязательно производится выше уровня установки отопительного котла.
  3. Подающая и отводящая трубы прокладываются параллельно друг другу.
  4. Прямые углы избегаются, так как в них появляются воздушные заслонки.
  5. Если циркуляция воды в системе естественная, то у подающей трубы должен быть наклон 0,5 см на 1 метр трубы в сторону радиатора.

Справка. Для больших частных домов в несколько этажей двухтрубная схема ― подходящий вариант подключения отопительной системы.

Однотрубная система отопления

Это распространённый вариант отопления, и используется чаще в многоэтажных домах, частном секторе, квартирах — везде возможна эта вариация. Однотрубная разводка доступна и экономична. Тепло идёт от теплоносителя сначала к одному нагревательному прибору, затем к другому, возвращаясь от последнего к входу котла. Обратный стояк отсутствует, так как вода охлаждается в радиаторе и возвращается к нагревателю.

Плюсы:

  • простой монтаж;
  • небольшой расход материалов.

Минусы:

  • различная температура батарей, которые ближе к нагревателю и более далёких от него;
  • подачу тепла нельзя отрегулировать;
  • радиаторы можно подключить только снизу.

К отопительному котлу последовательно присоединяются все радиаторы, выход последнего подходит к входу котла или к стояку в многоэтажном доме. Циркуляция воды происходит за счёт разности температур.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Однотрубная система: «изюминки» подключения и реальная выгода при установке

Изначально однотрубная система подключения теплоснабжения была единственно выгодной: радиаторы отопления подсоединялись по физическим параметрам «последовательного соединения».

Выбор основывался на экономном ценообразовании:

  • Вдвое сокращались затраты на приобретении проводников для теплоносителя в сравнении с двухтрубной системой.
  • Достигалась экономия при покупке футорок, фитингов, кранов.
  • Для этой системы подходили радиаторы всех существующих марок: от чугунной классики до «продвинутого» биметалла.

Не обошлось и без отрицательных моментов: радиаторы, последовательно закольцованные, нагревались неравномерно, последний в цепи не соответствовал заданным (ожидаемым) температурным параметрам. Так было до той поры, пока специалисты не открыли принцип «обводной трубы», известный как байпас.

Выбор места установки батарей

При монтаже систем отопления, на первом этапе устанавливаются отопительные приборы, укомплектованные запорно-регулирующей арматурой, а после этого начинается прокладка труб. Любая батарея может быть установлена временно и снятой с креплений в момент резки штробы или выполнения других работ.

Поэтому подключение биметаллических радиаторов отопления рекомендуется производить, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и возможных повреждений. Снимать пленку можно только при проведении тепловых испытаний системы отопления.

Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Однако есть и общие обязательные условия монтажа биметаллических радиаторов отопления:

  • середина радиатора должна совпадать с центром окна, под которым он установлен;
  • верхняя плоскость прибора должна располагаться строго горизонтально;
  • все батареи в помещении должны находиться на одной высоте;
  • расстояние от задней стенки секций до стены — не менее 30 мм и не более 50 мм;
  • расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.

Последнее условие не определяет высокую установку правильно. Если поднять низ радиатора на высоту более 150 мм, то вероятна возможность недостаточного прогрева нижнего пространства помещения.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Подключение радиаторов отопления к системе отопления

Вполне естественно, что после установки радиаторов их необходимо подключить к системе отопления с помощью труб. В таком случае, можно воспользоваться тремя основными способами подключения:

  • Седельным способом.
  • Односторонним способом.
  • Диагональным способом.

Существуют радиаторы с нижним подключением, поэтому в таком случае выбирать варианты не придется. Три варианта можно реализовать, если радиаторы с боковым подключением.

Одностороннее подключение

Одностороннее подключение чаще всего встречается в квартирах. Такое подключение бывает однотрубным или двухтрубным. Как правило, в квартирах для подключения радиаторов применяются металлические трубы, поэтому имеет смысл рассмотреть такой вариант подключения, когда трубы соединяются с помощью сгонов. Понадобятся, как трубы подходящего диаметра, так и два шаровых крана, пара тройников и два сгона. Сгоны представляют отрезки трубы с резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все элементы следует соединить так, как показано на рисунке. Если система однотрубная, то установка байпаса обязательная, так как в таком случае можно отключить батарею отопления не нарушая работы системы отопления в целом. Естественно, что кран на байпас устанавливать не следует, так как он позволит отключить отопление по всему стояку, а это совсем нежелательно.

Все резьбовые соединения необходимо герметизировать, применив для этого фум-ленту или льняную подмотку с упаковочной пастой. Не следует наматывать много подмотки, так как это может привести к появлению микротрещин, а также к последующему разрушению. Особенно это касается современных отопительных приборов, за исключением чугунных радиаторов. В этом деле фанатизм не нужен, хотя многие думают, что чем больше они намотают подмотки, тем лучше.

Чем меньше резьбовых соединений, тем надежнее система отопления. Именно поэтому, если имеются навыки, байпас лучше приварить. Как правило, так подключаются батареи отопления в квартирах.

Вариант со сваркой

Если система двухтрубная, то байпас не понадобится. Верхний вход радиатора подключается к подаче (к одной трубе), а нижний вход к обратке (к другой трубе). Естественно, что подключается батарея отопления с применением шаровых кранов.

Односторонняя обвязка при двухтрубной системе

Диагональное подключение

С точки зрения эффективности работы отопительной системы, диагональное подключение наиболее рациональное. На фото внизу видно, как реализовать такой тип подключения: с одной стороны вверху подается теплоноситель, а с другой стороны внизу он выходит с радиатора.

Если реализовать такой вариант подключения при однотрубной системе в квартирах, то получается совсем неприглядная картина, но эффективность системы берет верх.

Независимо от варианта подключения, при однотрубной системе понадобится байпас.

Подача теплоносителя снизу

Седельное подключение

Такая система подключения легко реализуется при нижнем разведении труб, тем более что такое подключение наиболее удобное и мало заметное.

Седельное подключение можно реализовать, как с байпасом, так и без него, но краны лучше установить в любом случае. Это даст возможность в аварийном режиме заменить или отремонтировать радиатор, не нарушив функционирование всей отопительной системы.

Седельное подключение при однотрубной системе

Можно увидеть, хотя это редкость, когда седельное подключение выполнено вертикально, но при этом нужно учитывать, что потери тепла достигают 15 процентов.

Устройство биметаллических батарей

Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:

  • высокой устойчивости к коррозии;
  • широком диапазоне рабочих температур и давления;
  • простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
  • малой инерционности при нагреве и остывании;
  • небольшом количестве теплоносителя, необходимого для заполнения;
  • малом весе, облегчающем выполнение монтажа;
  • доступной для большинства людей стоимости.

Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха

При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
