Как выбрать электрический теплый пол: полезные советы

Резистивный

Резистивный тёплый коврик — ещё одна модель мобильных греющих полов.

Устройство

Резистивный коврик —
двухслойная плёнка, нагревательным элементом служат металлические полосы,
которые соединяются двумя токопроводящими проводами.

Дорожки изготовлены
из материала обладающего высоким сопротивлением, что позволяет осуществлять
быстрый нагрев. Расстояние между ними составляет меньше 1 мм, поэтому пол
прогревается равномерно. С боку изделия расположена шина, через неё идёт
питание.

Подложкой служит
полимер, а слой сверху — композитный пластик, он хорошо переносит механические
воздействия и высокую температуру. Поэтому, изделие можно неоднократно
скручивать и раскручивать без нанесения вреда его состоянию.

Принцип работы

Принцип функционирования таких полов схож с кабельными системами. Плёнка включает в себя несколько блоков, путём конвекции по ним поочерёдно передаётся тепло.

Процесс нагрева
выглядит следующим образом — металлические полосы нагреваются при помощи электричества,
и передают тепло финишному покрытию, которое отдаёт его помещению.

Преимущества

Как и инфракрасная
модель, этот пол несложен в установке, он мобилен и легко перемещается. Кроме
того, такие половики безопасны, так как не перегреваются — нет риска получения
ожогов.

Если выходит из строя одна полоса, то вся система продолжает функционировать. Наличие термостата позволяет поддерживать температуру на нужном уровне. Устройство высоко эффективно, удобно, экологически безопасно и не пересушивает воздух. В результате чего не вызывает аллергии.

Недостатки

К недостаткам
резистивной плёнки относятся следующие моменты:

  1. Возможность установки только «сухим» способом, монтаж под стяжку запрещён. Поэтому, стелить её можно под ламинат, линолеум и ковролин, а вот под плитку нельзя.
  2. Изделие хрупкое, легко деформируется и подвержено механическим повреждениям, его нельзя сгибать, так как могут образоваться заломы. Рекомендовано перед укладкой напольного покрытия накрыть плёнку полиэтиленом.
  3. Запрещено стелить под ковёр, особенно толстый — снижается уровень теплоотдачи.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Теплый водяной пол – главные отличия от других видов отопления

Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.

Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.

К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.

Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.

Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы  и при работе подогреве напольного покрытия системы.

Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.

Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения

Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.

Виды полов

Физика процесса обогрева тёплых полов отличается от радиаторного отопления отсутствием конвекции горячих воздушных масс. В них воздух, нагреваясь, поднимается к потолку.

Сегодня на рынке представленные нагревательные полы подразделяются на два вида — электрические и водяные.

Преимущества и недостатки электро-водяного теплого пола XL PIPE | Монтаж теплого пола

Watch this video on YouTube

Водяные полы

Водяной пол напоминает стандартную отопительную систему, отличие лишь в месте размещения труб, по которым циркулирует теплоноситель.

Обычные батареи располагаются на стене, контур же тёплого пола находится под напольным покрытием.

Важнейшая часть устройства — металлопластиковые или полипропиленовые трубы, которые чаще залиты бетонной стяжкой, хотя бывает, что трубы стелются настильным «сухим» способом.

В комплект входит нагреватель (газовый, электрический или деревянный), коллекторный узел с циркуляционным насосом и прибор для контроля за температурой.

Электрические полы

Конструкция электрических полов проще, чем у водяных, и стоимость их установки дешевле. Они состоят из нагревательных элементов и терморегулятора. Работают такие полы от электросети. Предназначены для площадей не более 30 м2. Чтобы не происходил перегрев элементов нагрева, не рекомендовано размещение тяжёлой мебели на них.

Электрические полы подразделяются на:

  1. Кабельные — в качестве нагревательных элементов выступает кабель с токопроводящими жилами.

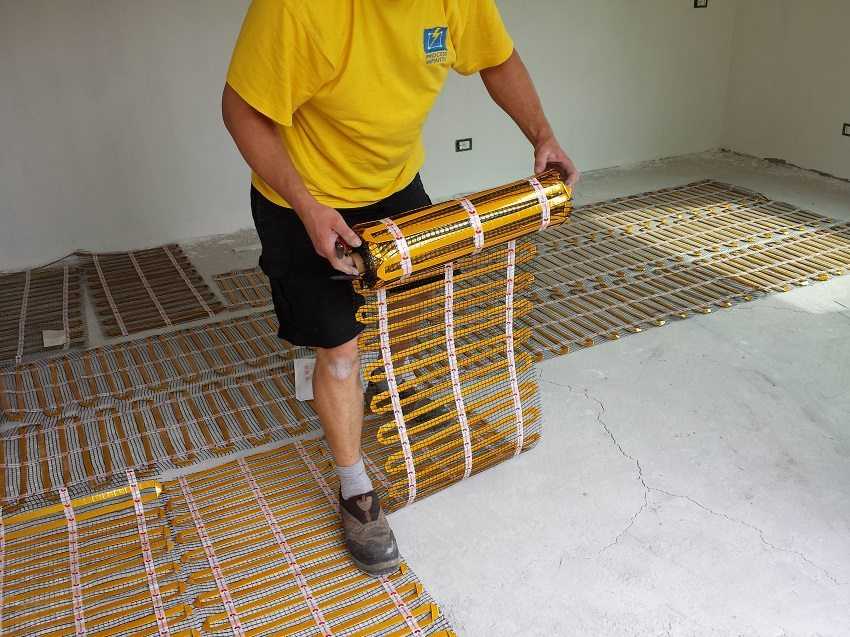

  2. Маты — это те же самые кабельные полы, только провод закреплён на специальной полимерной сетке с определённым шагом.
  3. Инфракрасные — состоят из двух слоёв лавсановой металлизированной плёнки, между которыми расположены нагревательные полосы, и медных или серебреных жил, по ним проходит ток.
  4. Стержневые — современный тип, который также является инфракрасным устройством. В отличие от плёнки имеет карбоновые стержни вместо пластин.

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Watch this video on YouTube

Советы

Что дешевле?

Если использовать инфракрасный пол как основной источник отопления, то потребуется в два раза больше электроэнергии, чем для кабельного обогрева. Поэтому пленочный пол практически не применяют как основной источник тепла.

После отключения питания толстая стяжка над кабельным электрическим полом может обогревать комнату за счет внутреннего тепла в течение нескольких часов. Инфракрасный пол остынет за несколько минут.

Что долговечнее?

Теплые полы и электрические комплектующие как выбрать вариант на долгие годы? Срок службы пленочных и кабельных теплых полов примерно одинаковый. В первую очередь он зависит от качества монтажа. Если полы были уложены на неровное, рваное основание, то со временем нагревательные элементы перетрутся, система выйдет из строя.

Скачки напряжения негативно сказываются на сроке службы электрических компонентов. Чем не стабильнее сеть, тем раньше они могут выйти из строя. Проблему можно решить установкой стационарных стабилизаторов напряжения.

Что надежнее?

Инфракрасный пол прочнее. Он более устойчив к разрушениям от механического воздействия. При выходе из строя кабельного пола потребуется замена всей системы обогрева. У инфракрасного пола надо поменять только одну неисправную секцию.

Правильный монтаж полового покрытия гарантирует долгий срок эксплуатации

Кабель

В отличие от традиционных разновидностей подобной продукции, с которой работают, к примеру, энергетики-силовики или связисты, такие изделия предназначены для того, чтобы при прохождении по ним эл/тока в окружающее пространство выделялось как можно больше тепла. За счет этого и производится обогрев помещений.

Специфика использования кабелей состоит в том, что многие образцы имеют круглый профиль и характеризуются определенной величиной сечения. Следовательно, для их монтажа придется делать стяжку, причем не менее чем в 35 мм. Но даже если приобретается «лента», то и в этом случае пол придется «приподнимать».

Чтобы не «греть» соседей этажом ниже, под изделия необходимо укладывать «теплоотражатель». Значит, придется тратить время и деньги на соответствующие материалы. Кроме того, в результате несколько уменьшится общая высота комнаты. Всегда ли это удобно и целесообразно? Например, как быть с порожками, с разницей по высоте полов в смежных помещениях? Все эти нюансы нужно заранее учитывать.

Несомненный плюс кабельного обогрева в том, что сама по себе стяжка (особенно если она укладывалась «мокрым» способом) хорошо держит тепло. Даже после отключения системы полы будут еще длительное время оставаться теплыми. Кроме того, считается, что такая конструкция менее энергоемкая, чем пленочная.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Преимущества отопления дома теплыми полами

Монтаж такой системы достаточно прост. Если для установки водяных и электрических теплых полов необходимо затягивание клеем или заливка стяжки, то ИК-полы ложатся под напольное покрытие и сверху накрываются ДВП. Причем они универсальные и подходят для ламината, линолеума, ковролина, деревянного покрытия. Среди других преимуществ можно выделить:

  • надежность: пленка не поддается коррозии, имеет длительный срок эксплуатации;
  • экономию энергоресурсов до 20%;
  • устранение в помещении неприятных запахов, ионизация воздуха;
  • греющий кабель и пленка не занимают пространство (в отличие от батарей);
  • не нужно покупать дорогостоящий котел;
  • хороший прогрев комнат;
  • монтирование всей системы не дорогое.

Финишное покрытие

Надо правильно подобрать нагревательный элемент под конкретный вид отделочного полового покрытия.

Интенсивность теплоотдачи разных отделочных материалов для пола

  • Керамический гранит. Для его укладки подходит стержневой, пленочный или кабельный пол. Единственный минус – тепло от кабеля будет уходить вверх и вниз одновременно. Чтобы этого избежать, между бетонным основанием и стержневым обогревом укладывают теплоотражающий экран из фольги с утеплителем. Энергия отражается и направляется внутрь помещения.
  • Линолеум. Капризный материал, который при нагреве может вздуться, поменять цвет, разовраться. Поэтому мощность нагревательных элементов под линолеум ограничивается 0,14-0,15 кВт/м2. Для его укладки подойдет любой пленочный или слабый кабельный пол.
  • Ламинат. Плохо реагирует на резкие перепады температуры. Инфракрасная пленка – это идеальный вариант для установки под ламинат. Также применяют нагревательные маты. Монтаж не занимает много времени. На пленку стелют защитную подложку и укладывают ламинат. При выходе из строя системы обогрева ламинат легко демонтируется, поломка исправляется, покрытие быстро восстанавливается.
  • Ковролин. Материал, которому необходим минимальный прогрев. Его укладывают на пленочный инфракрасный пол.

Лучшие кабельные теплые полы

SpyHeat Эконом SH-300

Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.

Стоимость — от 1270 руб.

SpyHeat Эконом SH-300
Достоинства:

  • соответствует заявленным характеристикам;
  • при правильном использовании срок службы достигает 50 лет.

Недостатки:

  • создает электромагнитное поле;
  • не рекомендуется для отопления в жилых комнатах.

Fenix ASL1P 15960

Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.

Стоимость — 6350 руб.

Fenix ASL1P 15960
Достоинства:

  • возможна укладка во влажных помещениях;
  • подходит для прямого отопления.

Недостатки:

нельзя использовать для наружных работ.

SpyHeat Классик SHD-15-300

В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.

Стоимость — от 990 руб.

SpyHeat Классик SHD-15-300
Достоинства:

  • может укладываться на стены;
  • может использоваться для обогрева помещений с высокой влажностью;
  • низкое электромагнитное излучение;
  • срок службы при правильной эксплуатации до 50 лет.

Недостатки:

  • сушит воздух;
  • начинать использовать можно только через месяц (после полной просушки стяжки).

Thermo SVK-20

Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.

Стоимость: 3380 руб.

Thermo SVK-20
Достоинства:

  • пожизненная гарантия от производителя;
  • минимальный срок службы – 50 лет;
  • надежная изоляция нагревающих жил.

Недостатки:

  • сушит воздух;
  • дорогой.

DEVI DEVIflex 18T (DTIP-18)

Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.

Стоимость: от 4750 руб.

DEVI DEVIflex 18T (DTIP-18)
Достоинства:

  • огнеупорная наружная изоляция;
  • может использоваться для наружных работ;
  • минимальный радиус изгиба – 4 см.

Недостатки:

сушит воздух.

Теплолюкс 18ТЛБЭ2-23

Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный

Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку

Гарантия — 25 лет. Страна-производитель – Россия

Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.

Стоимость: от 2770 руб.

Теплолюкс 18ТЛБЭ2-23
Достоинства:

  • в комплект входит монтажная лента и трубка;
  • может применяться в системе антиобледенения.

Недостатки:

сушит воздух.

Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов

МодельДлина, мПотребляемая мощность, ВтУдельная мощность, Вт/пог.мМаксимальная площадь обогрева, кв.мДлина холодного кабеля, мЦена за 1 пог. метр, руб.
SpyHeat Эконом SH-30021300202,9260,5
Thermo SVK-20 165Вт8165201,53422,8
DEVI DEVIflex 18T (DTIP-18) 395Вт22395182,82,3216
Теплолюкс 18ТЛБЭ2-23 420Вт23420182,92120,6
Fenix ASL1P 15960 960Вт64960157,52,599,3
SpyHeat Классик SHD-15-30020300152,6249,5

Об управлении тёплыми полами

Надо сразу сказать, что этот вопрос зачастую в процессе общего обсуждения разных систем тёплого пола остаётся несколько в стороне. И выбирая, какой тёплый пол купить, о системе управления работой тёплого пола просто забывают. Хотя, по отзывам специалистов правильно настроенная и отрегулированная система может обеспечить до 30% экономии потребления электроэнергии.

Дело в том, что система обогрева работает практически в двух режимах – пиковом, или стартовом, и в режиме поддержания температуры. Первый возникает при начальном запуске системы, когда  происходит её разогрев и выход на заданный режим. В этом случае потребление может быть максимально возможным. После того, как система вышла на заданный режим, она периодически отключается и при необходимости кратковременно включается вновь, поддерживая установившуюся температуру.

График расхода электроэнергии теплыми полами

При самостоятельном управлении работой обогрева невозможно добиться оптимального сочетания потребляемого тока и получения заданных условий. Только управление нагревательными элементами по специальным алгоритмам позволит добиться экономии энергии и быстрейшего достижения требуемого результата.

Во многом результат работы подобной системы будет зависеть от типа используемых датчиков и места их расположения. Надо понимать, что датчик выдаёт своего рода интегрированные данные по общей обстановке в помещении, измерив температуру лишь в единственной точке. И если в контрольной точке, где расположен датчик, температура будет 18°С, а температура пола больше температуры воздуха на 5°С, это не говорит о том, что для человека, сидящего в кресле у стены созданы комфортные условия.

Правильное расположения температурного датчика

Нагрев и поддержание температуры должны проводиться по специальному алгоритму, благодаря которому контроль температуры воздуха в одной точке будет интегральной оценкой всей обстановки в помещении. И поддержание заданной температуры в этой точке обеспечит нужную температуру везде. А это можно сделать только используя программное обеспечение, учитывающее, например, профиль распределения температуры по объёму. В любом случае автоматизированные системы управления тёплыми полами должны считаться их неотъемлемой частью.

При этом необходимо учесть множество факторов, связанных с условиями конкретного помещения, типом применяемых тёплых полов, возможностями использования электроэнергии. Однако имеющиеся отзывы в своём большинстве свидетельствуют, что все подобные задачи решаемы, и тёплые полы помогают получить в квартире окружающую обстановку, соответствующую предъявляемым требованиям к уровню комфорта.

Рекомендуем также с статью о встраиваемых в пол конвекторах.

Два типа пола с подогревом: как работают, чем характерны

Общим для обеих систем является то, что они спрятаны под напольным покрытием, не имея прямого контакта с воздухом комнаты. Так что никакой конвекции, сопровождаемой подниманием пыли, происходить не может. Благодаря этому и воздух не пересушивается, как бывает в случае применения напольных обогревателей.

Водяной теплый пол – удобно не везде разрешено

Теплые полы водяного типа многие выбирают из-за их невысокой стоимости эксплуатации. Ведь электричества они не потребляют, а подключаются к общей системе отопления дома. Так-то оно так, но при их работе повышается потребление энергоносителя (обычно это газ), и маломощный котел может не справиться с нагрузкой, более того котел должен быть автоматическим.

Приходится этот котел менять, покупая более мощную своременную модель. Учтем еще и расходы газа, так что сэкономить (по сравнению с полом электрического типа) получается только при нагреве больших помещений.

Естественно, многим приходило в голову, что проще и выгоднее подключить водяной теплый пол в городской квартире, имеющей центральное отопление. В итоге и расходов-то никаких лишних не появится – красота! Не тут-то было – очень ошибались такие наивные люди, установившие у себя подобные системы. Получилось, что деньги выброшены на ветер. А все потому, что категорически запрещено в домах с центральным отоплением подключать к ним теплый пол. За это еще и штраф берут немалый.

Водяной теплый пол из металлопласта.

Теплые полы, работающие от электричества

Чтобы принять окончательное решение, какой теплый пол лучше — электрический или водяной, нужно поближе рассмотреть и конструкции, работающие на электричестве. Тут есть несколько разновидностей: кабельная система, инфракрасный пол и система мини матов.

#1. Кабельный теплый пол.

Данный тип «подпольного» обогрева представляет собой систему кабелей. Они состоят из отдельных секций, каждая из которых, в свою очередь, представлена экранированным кабелем (с одной или двумя жилами) в двухслойной изоляции. Кабели соединены между собой надежными герметичными муфтами

Все эти предосторожности делают обогревательную систему абсолютно безопасной даже в тех помещениях, где очень сыро

Такая система экономична — для разных комнат можно подобрать разную мощность используемого кабеля. Ведь на кухне или в коридоре совсем не нужен пол мощностью от 150 до 180 ватт на квадратный метр, как для помещений, которые не отапливаются (например, лоджии, балконы). Кухонному полу вполне хватит мощности в 120 ватт на квадратный метр, а для ванной – 140 ватт на квадратный метр. «Кабельные» полы — самые дешевые из всех тех, которые работают на электричестве. Но для них нужна стяжка – это обязательное условие. Из-за нее высота пола увеличивается.

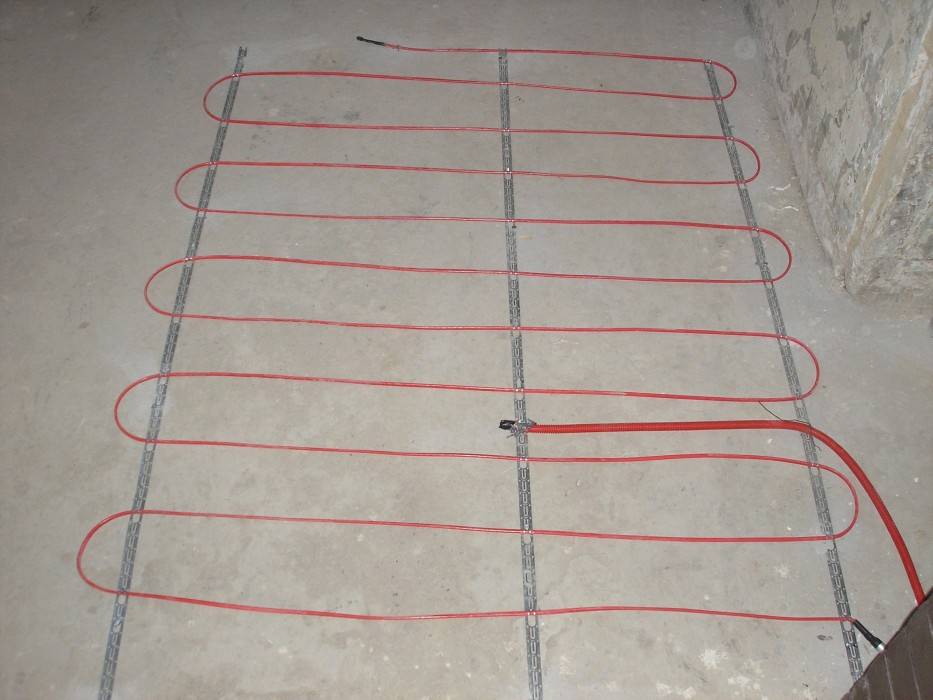

Монтаж кабельного теплого пола.

#2. Что такое нагревательные маты.

Так называют тоже систему кабелей, только очень тоненьких (3 миллиметра или меньше). Закреплены они на сетке из стекловолокна, продаются в рулонах, которые внешне весьма похожи на маты или коврики. Поэтому их и стали называть миниматами. Они крайне быстро монтируются – достаточно лишь раскатать такой рулончик по основанию, а затем подключить кабель к подрозетнику, оснащенному регулятором температуры. Именно этот тип считается самым лучшим теплым полом под плитку. Ведь плиточное покрытие можно клеить непосредственно на миниматы.

#3. Инфракрасный теплый пол.

Если использовать вместо кабелей специальную инфракрасную пленку, то получим инфракрасный пол. Он тоже работает от электрического тока, устанавливаться может даже под ковролиновое покрытие или под ламинат, в бетонной стяжке не нуждается. Причем смонтировать его вполне возможно почти мгновенно — всего лишь за пару часов. А потом можно сразу включать и пользоваться, так как нет необходимости ждать, пока клей застынет, или цемент схватится.

Этот тип «греющих» полов хорош в том плане, что при монтаже абсолютно нет ни грязи, ни пыли. Поэтому его вполне можно смонтировать тогда, когда квартира сияет новеньким ремонтом – ничего не испортится и не запачкается. Причем инфракрасную пленку можно стелить не только на пол, но и на стены. Если хотите, даже потолок на даче можете ею обогреть. Если, конечно, цена вас не отпугнет – карбоновая пленка стоит недешево.

Пленочный инфракрасный теплый пол.

Полезность для здоровья – это миф?


Длинноволновое излучение не только безопасно, но и полезно как для людей, так и для растений. Постоянная подпитка организмов ИК-лучами способствует укреплению иммунной системы и приливу бодрости. Влияние подобных тепловых волн на человека подобно теплу солнца или горячей печи. Современные медицинские исследования официально рекомендуют применять инфракрасное излучение в стоматологии, хирургии и других областях.

Использование такого покрытия, как пленочный теплый пол под ковер, благотворно влияет на здоровье и самочувствие как лиц преклонного возраста, так и детей. Под действием инфракрасного излучения прекращается развитие болезнетворных бактерий даже в окружающем воздушном пространстве. Вдыхая ионизированный воздух, люди избавляются от аллергий и нейродермитов, от псориаза и проблем с давлением.

ИК-лучи нейтрализуют вредное воздействие телевизионных и компьютерных электромагнитных полей. Обнаружены эффекты, подавляющие даже рост раковых клеток. На здоровые организмы излучение оказывает мягкое полезное воздействие. Теплый пол (электрический) под ковер принесет в дом исключительно пользу и комфорт.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

  • выровняйте черновую поверхность и ликвидируйте все ее дефекты;
  • постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
  • уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
  • для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
  • после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Разновидности электрических полов: нагревательные маты

Когда стяжку пола делать не планируется, для обустройства отапливающей конструкции можно приобрести термоматы. Принцип действия их такой же, только нагревательный кабель располагается на стеклосетке, а не в стяжке. Установка нагревательных матов очень проста, их нужно раскатать по комнате и включить в сеть, а затем укладывать финишное покрытие. Соединять их между собой можно с помощью специальных разъемов, что позволяет осуществлять монтаж на любых площадях.

Одним из недостатков такой системы обогрева считается ее маленькая мощность, примерно 10 Вт/м. Но именно это позволяет укладывать термоматы в слой клея под плитку, а также под ламинат без заливки бетонной стяжки.


Укладывать нагревательные маты электрического тёплого пола очень просто.

Вопросы и ответы

Много ли получится сэкономить, если монтаж системы выполнять самостоятельно?

Для электрического экономия составит около 30% стоимости материалов и оборудования, для водяного – 50-55%.

Какой вариант выбрать для влажных помещений?

В ванных комнатах, кухнях, санузлах и других помещениях с повышенной влажностью нельзя монтировать только пленочные теплые полы. Остальные отлично работают и в таких сложных условиях.

Если в помещении тяжелая мебель, какому варианту отдать предпочтение?

Как правило, вопрос с мебелью решают еще на стадии проектирования – под ней нагреватели не размещают. Однако, если возможно перемещение мебели после монтажа отопительной системы, следует выбрать вариант с укладкой в стяжку – вероятность повреждения элементов в этом случае значительно меньше.

У меня маленький ребенок, не будет ли мешать ему шум от работы отопительной системы?

Современные теплые полы всех типов работают практически бесшумно. В случае с водяным возможен незначительный шум при работе насоса и при попадании воздуха в контур. Первую проблему легко решить правильным выбором места для насоса и коллекторного узла, вторую – включением в контур воздухоотводчика.

Какой из вариантов предпочтительнее для домика на садовом участке?

Если в нем не проживают постоянно в холодное время, лучше выбрать пленочный – он быстро создаст комфортную температуру. При постоянном проживании руководствоваться следует теми же соображениями, что для любого частного дома.

Проект системы обогрева

Планируя устройство теплого пола в своей квартире либо частном доме, любой хозяин должен начинать с разработки проекта этой системы. Следует учитывать, что кабель не должен укладываться под мебель, а также бытовые приборы с большим весом (стиральную машину или холодильник), что позволит избежать излишней нагрузки на систему. Если этого не предусмотреть, то движение нагретого воздушного потока будет неправильным, поскольку он начнет возвращаться к источнику тепла.

Рекомендуется покупать мебель на ножках в комнаты с теплыми полами. При разработке проекта необходимо следить, чтобы расстояние между соседними витками составляло не менее 10 см.

Существуют следующие виды теплого пола:

  1. Маты.
  2. Греющий кабель.
  3. Стержневой.
  4. Пленочный.

Электрический пол под плитку в матах представляет собой наиболее распространенный вариант для монтажа системы обогрева. Но тут есть необходимость заливки бетонной стяжки, имеющей такие минусы:

  • увеличение нагрузки на плиты перекрытия (что является нежелательным в многоэтажных домах);
  • уменьшение высоты потолка;
  • необходимость проведения мокрых работ, что не всегда подходит хозяевам дома;
  • долгий период застывания раствора.


Нагревательные маты Устройство греющего кабеля требует тщательных расчетов. Они являются более сложными, чем определение длины нагревательных матов, технология укладки которых на поверхности основания является более простой. Исключается необходимость расчета расстояния между витками кабеля.


Греющий кабель

Некоторые системы теплых полов, к примеру, нагревательные маты Электролюкс, имеют специальную подложку. Она не позволяет смещаться этим элементам после заливки бетонной стяжки. Для получения куска необходимых размеров нагревательные маты следует разрезать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
