Как сделать водяной подогрев пола – пошаговое руководство

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

  • На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

  • Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
  • Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

  • Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

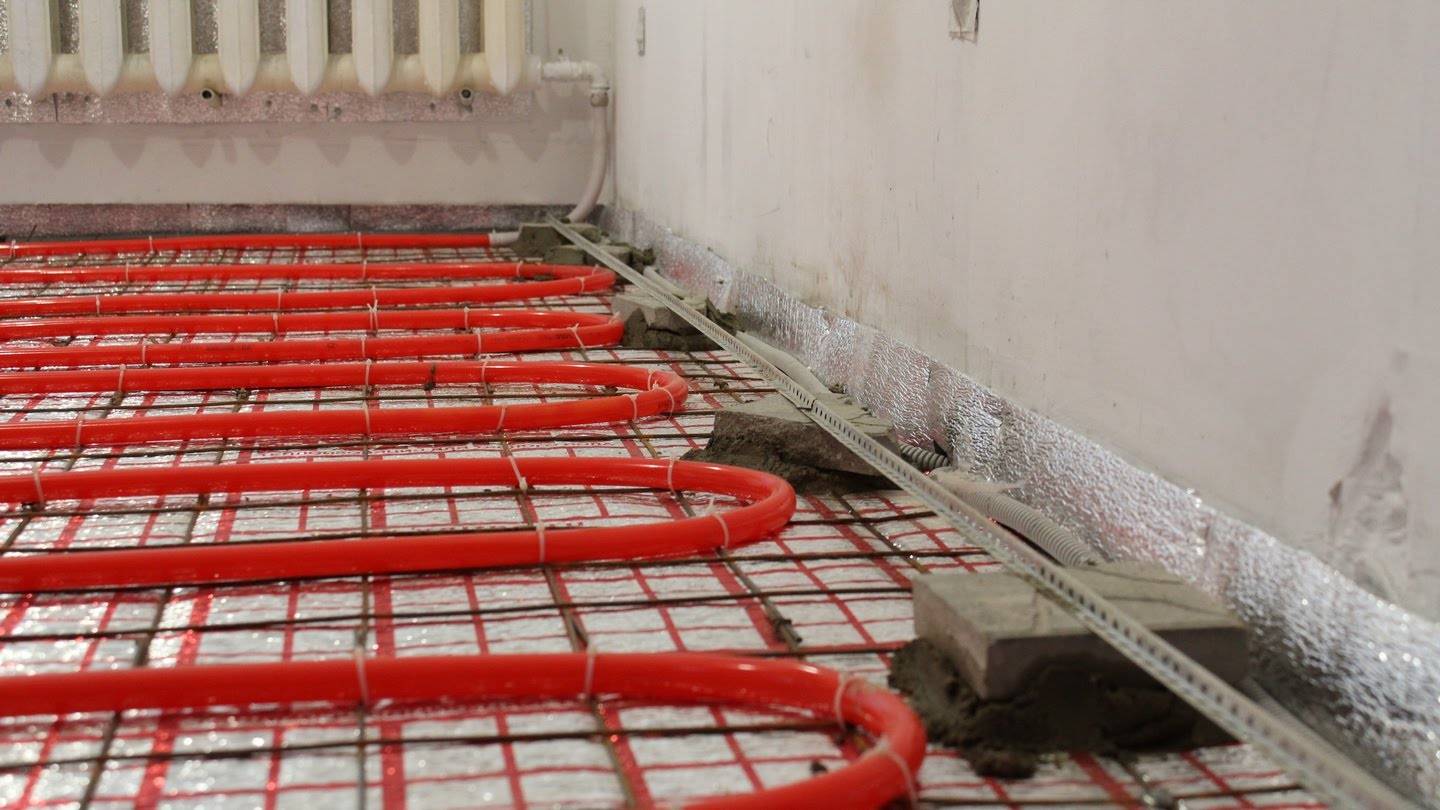

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Выбор коллектора

Во время самостоятельного монтажа водяного теплого пола, важно выбрать правильно коллектор. Но предварительно нужно знать популярные виды и выбрать более подходящий вариант

Разновидности коллекторов и их характеристики:

  1. С выходами под евроконуса.Данный вид считается самым простым, так как представляется трубой с внутреннее и наружное соединение контура отопления. Но, для того, чтобы включить в систему подогрева, необходимо множество дополнительных деталей.
  2. С выходами для подключения и вентилями регулировки. Данные модели чаще всего китайского производства. Через некоторое время использования из-под ручек вентилей начинает просачиваться теплоноситель. Такие варианты, больше подходят для установки в домах с небольшими комнатами, где на комнату достаточно одного отопительного контура.
  3. Для подключения контуров из металлопластиковых материалов.Данный коллектор оснащен фитингами и регулировочными кранами. Дополнительно модель можно оснастить термостатами, которые постоянно будут поддерживать установленную температуру.
  4. С расходомером и гнездом под сервопривод.

    Эти детали дают возможность контролировать температурные показатели в каждом из контуров.

Выбрав все компоненты, и создав проект, можно приступать к монтажу системы водяных теплых полов.

Жидкостный электрический пол XL Pipe

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

Жидкостный электрический пол XL Pipe

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Водяной теплый пол XL PIPE

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, температурный датчик. При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Укладка теплого пола XL Pipe

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Основные этапы монтажа

Daewoo Enerpia XLPIPE-060

Плюсы

Эта система нагрева полов отличается определенными достоинствами:

  • она не является источником электромагнитных излучений;
  • практически не нуждается в установке дополнительного оборудования;
  • не перегревается и не оказывает негативного воздействия на финишное покрытие;
  • позволяет ставить на себя мебель;
  • ремонтопригодна;
  • экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
  • относительно простой монтаж.

Минусы

высокая стоимость.

Жидкостно-электрический тёплый пол. Комбинированная система отопления X-L PIPE

Монтаж  XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Укладка плит экструдированного пенополистирола

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Фиксация плит

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Укладка армирующей сетки

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Пример соединения с помощью проволоки

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Проверка греющего кабеля на соответствие сопротивлению

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Раскладка трубы теплого пола

Еще одно фото процесса

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Подводка питающего кабеля

Подсоединяется кабель

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Соединение проводов с кабелем питания

Место соединения

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Заземление армирующей сетки

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Фиксация температурного датчика

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Монтажная коробка закрывается крышкой

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы, в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

  • Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  • На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  • Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
  • На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.

которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.

Какое отопление лучше: теплый водяной пол или батареи

что лучше теплый водяной пол или радиаторы

В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.

Экономичность

Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.

Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.

Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.

Что дешевле водяной теплый пол или радиаторы

В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.

Инерционность

Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.

Ремонтопригодность

Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.

Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.

Алгоритм укладки водяного теплого пола своими руками

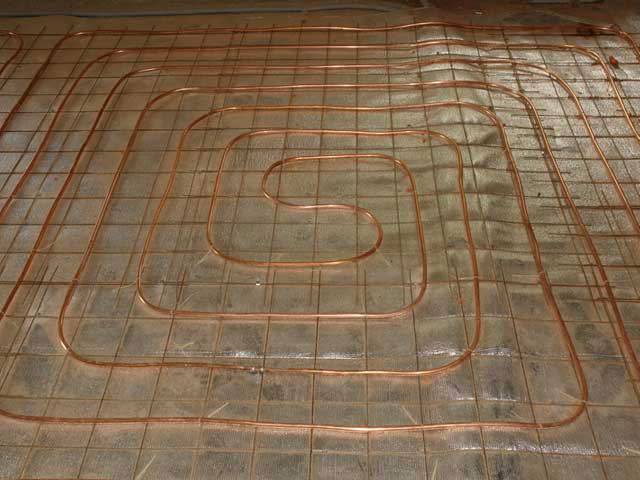

Трубы теплоносителя крепятся к арматурной сетке хомутами

Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации

Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

Водяной теплый пол схема

ПОДКЛЮЧАЕМ ТЕПЛЫЙ ПОЛ

Теплый пол — система низкотемпературного инфракрасного отопления. Работает собственно так, как и называется — подогретый пол подогревает воздух. Система модная, современная и каждый домовладелец считает своим долгом запихнуть ее куда можно или нельзя. Относительно теплого пола следует понять следующее: пол должен быть теплым, а не горячим. Комфортная температура 22-24 градуса. Горячий пол 26 градусов и более, уместен в ванной комнате и прихожей — что бы обувь сохла. В других местах горячий пол вызывает дискомфорт.

Не факт, что комфортной температуры теплого пола в Ваших условиях хватит для обогрева Вашего помещения. Поэтому совместно с теплым полом рекомендуется предусмотреть радиаторы отопления на тех местах где они должны стоять, т.е. под окнами, хотя бы несколько. Иначе может получится так, что пол-зимы Вам придется ходить не по теплому, а по горячему полу.

Вот как работает теплый пол.

Система «теплый пол» имеет змеевик, проложенный в полу (розовый). Змеевик имеет собственный циркуляционный насос, который обеспечивает непрерывную циркуляцию воды по змеевику. Регулировкой температуры воды в змеевике занимается смесительный клапан.

Как это работает? Предположим, смесительный клапан установлен на 26 градусов. С одной стороны на вход клапана подана вода с температурой 70 градусов (красная стрелка) из системы отопления. С другой стороны на смесительный клапан подана вода температурой 20 градусов (розовая стрелка) из змеевика. Клапан смешает воду так, что бы на входе в змеевик было ровно 26 градусов. Избыток воды забранный из системы отопления при смешении сливается обратно в систему (синяя стрелка).

Подобная схема сборки теплого пола весьма жизнеспособна и недорога. Так что перед приобретением дорогущего смесительного узла для теплого пола, подумайте, так уж это необходимо?

Теперь подключим теплый пол к системе отопления.

Кстати предложенная схема теплого пола имеет ручное управление (т.е. она не термостатирована). Управление температурой теплого пола осуществляется вращением регулятора смесительного клапана и, как правило, этого абсолютно достаточно.

А можно ли теплым полом управлять автоматически по температуре воздуха? Конечно можно, но существенные финансовые затраты на подобное управление должны быть хорошо обоснованы.

Вот теперь у нас действительно все работает как надо!

Как видите от одного источника тепла (котла с или без гидрострелки) с температурой 70 градусов мы запитали сразу все тепловое оборудование: и радиаторы и теплые полы и бойлер ГВС.

Предложенные схемы принципиальные, т.е. они показывают принцип построения системы отопления на твердотопливных котлах, опуская собственно техническое исполнение решений.

А почему, собственно 70 градусов в котле? Температура должна быть выше 60, но ниже 80. Выше 60, что бы избежать конденсатообразования в котле, а ниже 80, что бы был запас на заброс температуры до нормального ограничения пластиковых труб — 92 градуса. Предложенных 70 градусов обычно хватает на все случаи жизни зимой и летом.

А вот модное «погодное регулирование», имеющееся в некоторых котлах, это всего лишь изменение температуры в котле на несколько градусов при изменение заборной температуры. И, как Вы сейчас понимаете, никакой роли оно не играет.

И еще один важный момент. У котла есть минимальная мощность. Минимальная мощность котлов Пеллетрон: U25, 35, 25 — 3 кВт, а U60 — 5 кВт. Если Вы вообще прекратите расход тепла системой отопления, то котел не сразу, но все равно закипит.

Для того, чтобы этого не случилось, обеспечьте гарантированное потребление тепла выше указанного. Для этого: поставьте 1-2 радиатора на полный проток (без головок или выкрутив головки на максимум), установите полотенцесушители в ванных и туалетах, не относитесь рьяно к изоляции трубопроводов, коллекторов и прочих элементов системы отопления.

Обычно этих мероприятий вполне достаточно для обеспечения расхода тепла выше минимума.

Для создания комфортных условий все чаще владельцы особняков и квартир стремятся к обустройству инновационных теплых полов, одна из разновидностей которых функционирует, благодаря подаче в уложенные определенным образом трубы воды, нагретой до определенной температуры

В этом случае важно грамотно подобрать котел для водяного теплого пола, отвечающий всем требованиям и подходящий для конкретных условий

Как устроены полы с подогревом

Привычное отопление включает радиаторы, которые нагревают воздух только у окна. При этом в результате конвекции теплый поток поднимается от отопительных приборов, постепенно охлаждается и опускается вниз, возвращаясь по полу к радиатору. При такой схеме обогрева распределение тепла неравномерное, наиболее теплое место находится у потолка, а холодное — внизу.

Распределение температуры воздуха в помещениях при различных системах отопления

Теплый пол состоит из основания, нагревательного элемента, распределенного по пространству комнаты, вспомогательных элементов (датчиков, терморегуляторов, муфт) и декоративного покрытия. Нагрев пола происходит равномерно по всей комнате до одинаковой температуры.

Преимущества «теплого» пола:

  • большая площадь теплоотдачи;
  • нет конвекции;
  • уменьшение влажности;
  • возможность регуляции в отдельных комнатах;
  • экологичность;
  • безопасность (при соблюдении техники установки).

Недостатки «теплого пола»:

  • четкие требования к отделке;
  • дороговизна системы и монтажа;
  • необходимость демонтажа верхнего покрытия при ремонте.

В домах с центральным отоплением пол с подогревом выручает в переходные периоды, когда оно уже или еще не работает

Как сделать электрический теплый пол

Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:

  • Греющий кабель:
    • резистивный;
    • саморегулирующийся.
  • Маты из греющего кабеля:
    • на основе резистивного кабеля;
    • на основе саморегулирующегося.
  • Карбоновая пленка.
  • Карбоновые маты.

Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.
