Печь шведка: порядовка своими руками по правильной схеме

Как правильно вводить печь-шведку в эксплуатацию?

Запускать печку данного типа в работу лучше всего летом или когда достаточно тепло. Таким образом, кладка сможет высохнуть естественным путем. А если все работы выполнялись зимой, то сушить кладку придется при помощи всевозможных приспособлений, например, тепловентиляторов или тепловых пушек.

После того как кладка полностью высохла, можно пробовать запускать печку в работу. Пробный запуск включает в себя такие действия:

  • огневая сушка – протопите мелко нарубленные дрова дважды в сутки, запуская с каждым разом не более пяти килограмм одновременно. Желательно выбирать древесину, которая не выделяют сажу при горении, например, осину;
  • печь просушивается, если при топке на дымовых задвижках нет влаги.

Для отопительных целей или приготовления еды применять печку до полной просушки нельзя, иначе она преждевременно разрушится. После того как вы ее просушили, протапливайте печку каждый день с небольшим количеством топлива.

Как вы смогли убедиться из вышесказанного, собрать печь-шведку своими руками – это очень просто. Так вы избавите себя от необходимости вкладывать крупные средства в отопление дачного домика и вызов мастеров. Главное, четко следовать порядовке и у вас получится надежная конструкция, которая прослужит вам очень длительный период.

Материалы для печи шведка

При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) — вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.

Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла. Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

  • емкость для раствора;
  • металлическое сито с ячейками 1-2 миллиметра;
  • молоток;
  • штыковая лопата;
  • мастерок;
  • отвес;
  • уровень.

Фундамент — монолитный бетонный

Материалы

Цемент нужно взять не меньше М400. Крупным заполнителем может служить щебень или гравий, размер частиц которого не превышает 30 мм. Для бетонных работ пригоден песок с примесями не более 10%. К ним относятся глина, слюда, органического происхождения и пылевидные частицы. Примесей в крупном заполнителе должно быть меньше 2%.

Необходимые материалы для фундамента можно рассчитать, исходя из расхода на 1 м3 готового бетона:

  1. Цемент М400 — 325 кг/м3.
  2. Песок — 1300 кг/м3.
  3. Гравий (щебень) — 1300 кг/м3.
  4. Вода — 205 л/м3.

Инструменты

Для производства бетонных работ необходимо иметь инструмент, с помощью которого:

  • укладывают бетонную смесь (лопата, кельма);
  • утрамбовывают (трамбовки, щуп);
  • разглаживают (гладильная доска, полутерок, затирка, железнилка, уголок).

1 — щуп; 2 — трамбовка узкая; 3 — трамбовка круглая; 4 — трамбовка квадратная; 5 — гладилка; 6 — скребок; 7 — полутерок; 8 — гладильная доска

Последовательность бетонирования

Очень важно определиться с глубиной, на которую необходимо заложить фундамент под печь. Это зависит от возможности грунта сопротивляться нагрузкам на него (несущей способности). Достаточно много существует грунтов со слабой несущей способностью

Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме)

Достаточно много существует грунтов со слабой несущей способностью. Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме).

Так, например, для мелких (пылеватых) песков, супесей, суглинков и глин, в которых грунтовая вода находится выше глубины промерзания грунта, низ фундамента назначается ниже этого уровня. Глубина промерзания определяется по результатам многолетних наблюдений.

1 — песчаная подушка; 2 — гравий; 3 — глубина промерзания; 4 — монолитный фундамент; 5 — гидроизоляция; 6 — уровень пола; 7 — кирпичная кладка

Это в случае, если дом зимой может быть неотапливаемым. Если дом отапливается весь зимний период, то подошва фундамента должна быть на глубине более 50 см от планировки земельного участка.

При плотных грунтах с хорошей несущей способностью бетонировать фундамент можно и без опалубки. Тогда яму роют точно по размерам фундамента. Если грунт осыпается, необходимо устройство опалубки. Изготавливают ее из древесины хвойных или лиственных пород, которая не подвержена короблению. Доски берут толщиной не менее 19 мм и влажностью не более 25%.

На дно ямы под фундамент делается подушка толщиной не менее 15–20 см из песка и гравия, который утрамбовывается.

Уход за свежеуложенным бетоном состоит в поддержании для него необходимой температуры и влажности. Это защита от быстрого высыхания поверхности бетона в ветреную жаркую погоду с помощью какого-либо влажного покрытия (мешковина, брезент, влажные опилки или песок).

Защита свежего бетона от излишнего увлажнения, высыхания, а также охлаждения производится в течение одной-двух недель в соответствии с температурой внешнего воздуха. Самое главное, чтобы бетон набрал не менее половины своей полной прочности.

Убрать опалубку можно только в случае, когда будет достигнута достаточная прочность бетона (50%). Чаще всего это происходит не раньше 7–14 дней при температуре от +5 до +20 °С. Чем выше температура, тем быстрее идет набирание прочности.

Поверх застывшего бетона кладется гидроизоляция (2 слоя рубероида). Размер фундамента нужно принять на 100 мм больше с каждого края печи.

Особенности голландки

Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.

Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект. В описании классической схемы говорится, что она должна быть:

  • прямоугольной
  • иметь боковой отвод дыма
  • облицовку изразцами

Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.

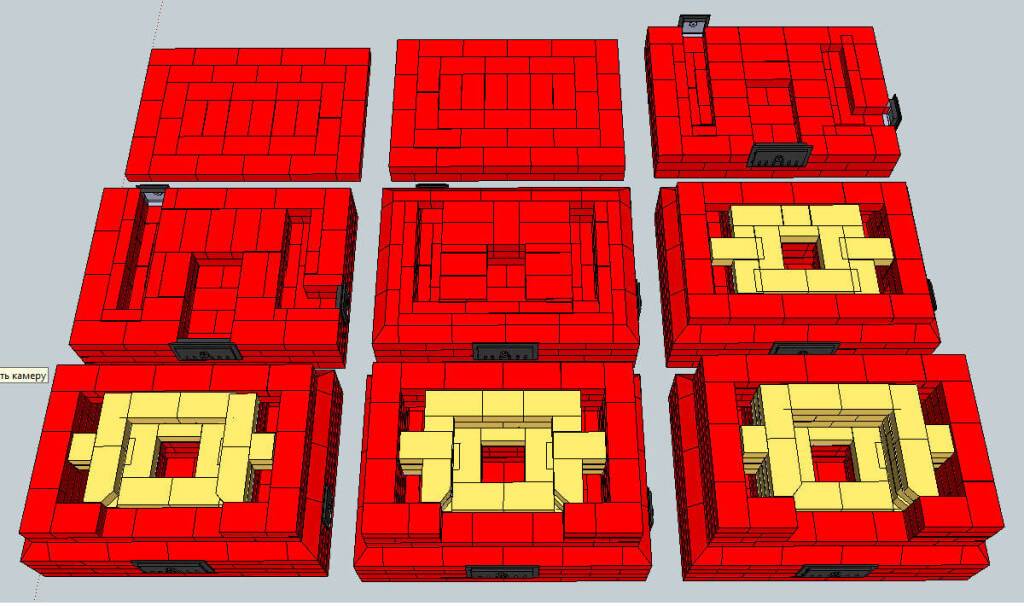

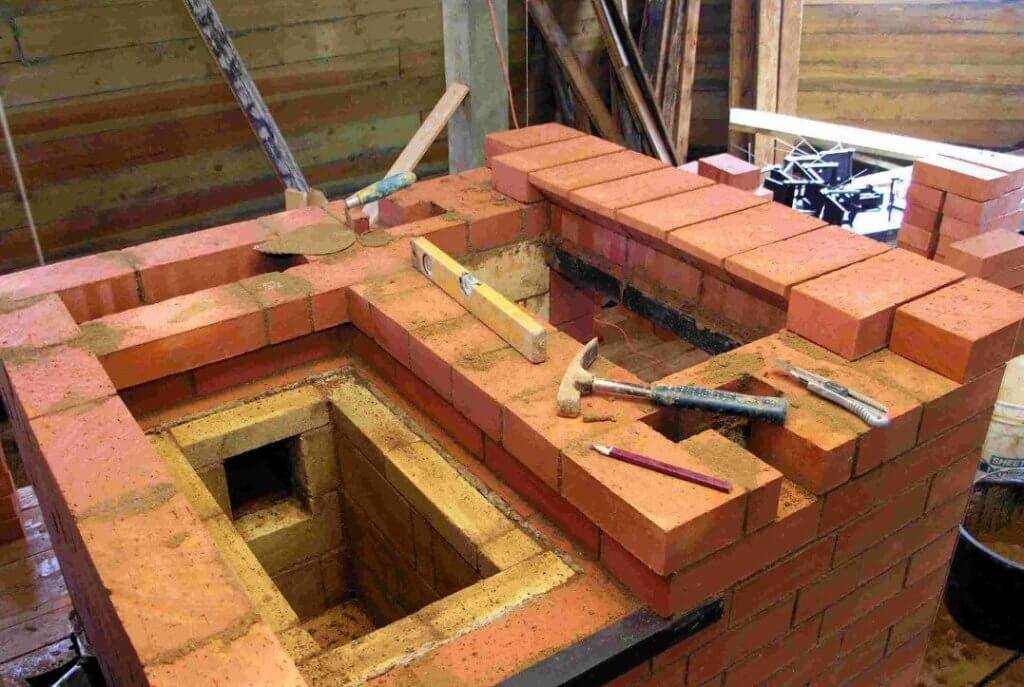

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

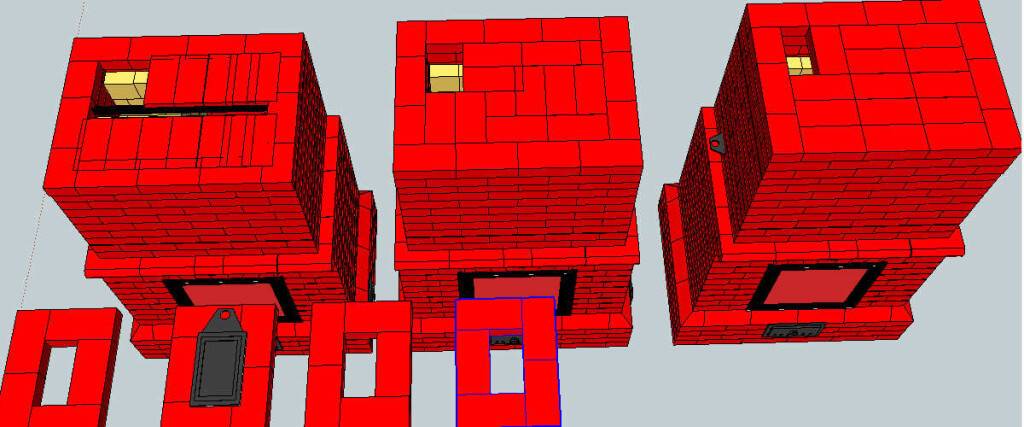

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

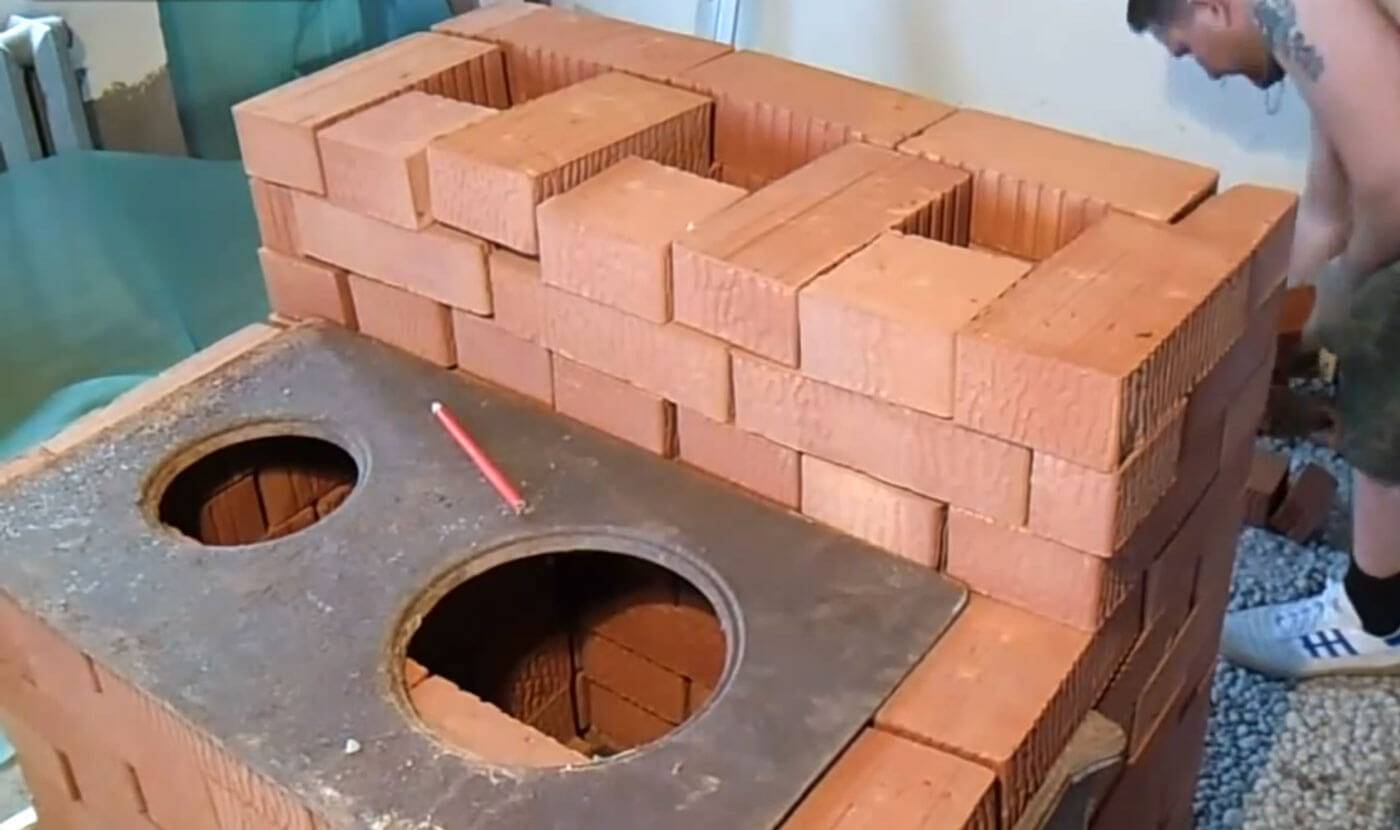

В конструкции подобной отопительной установки, имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

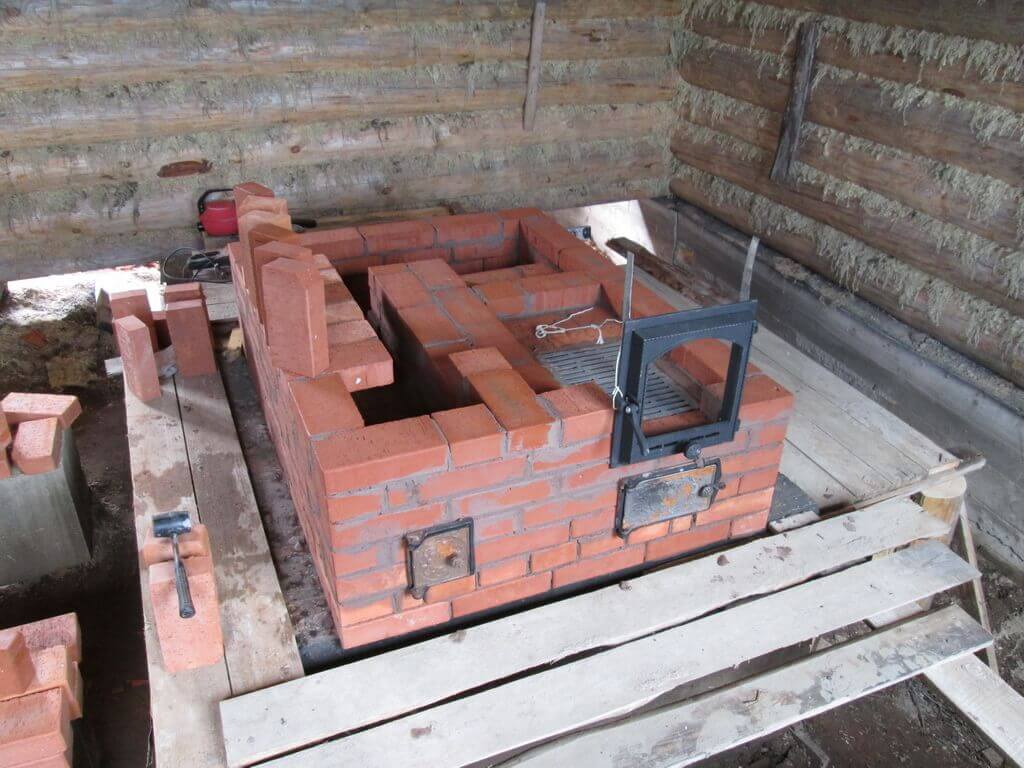

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем, чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

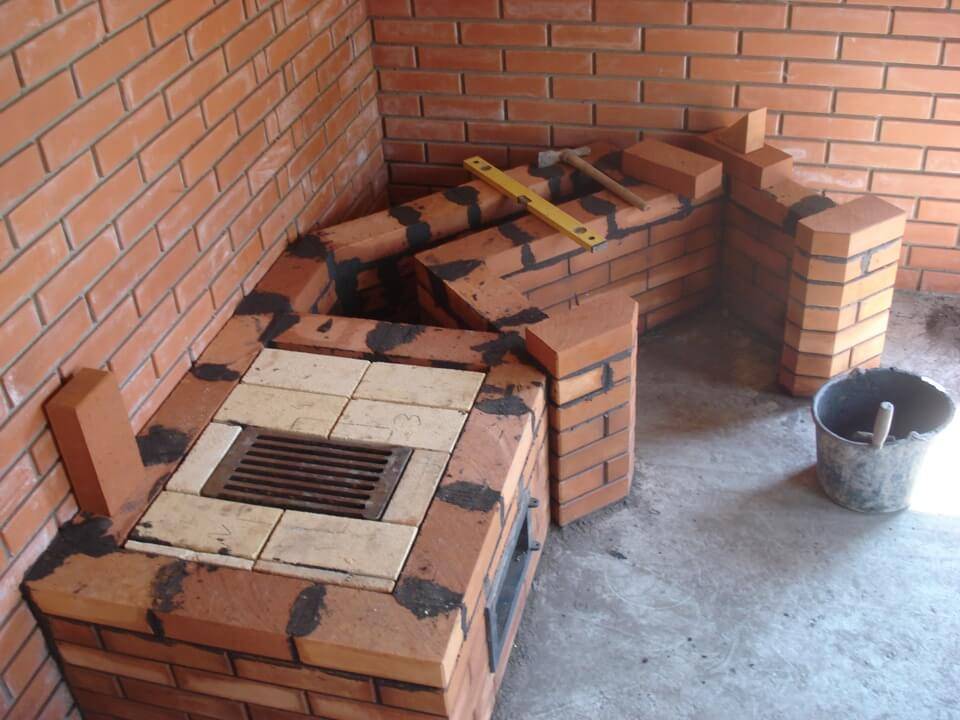

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

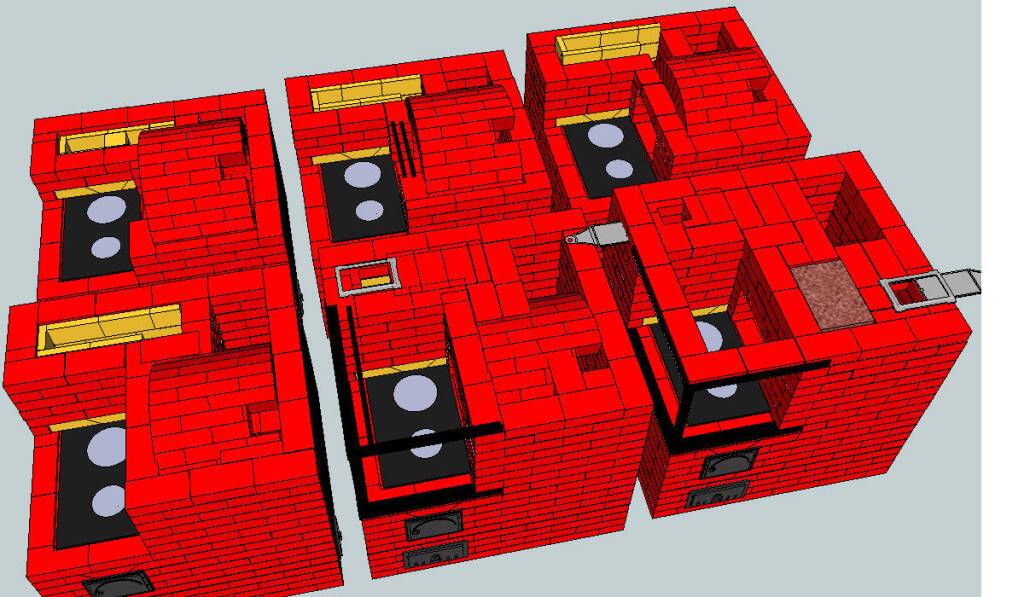

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы, в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы

Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

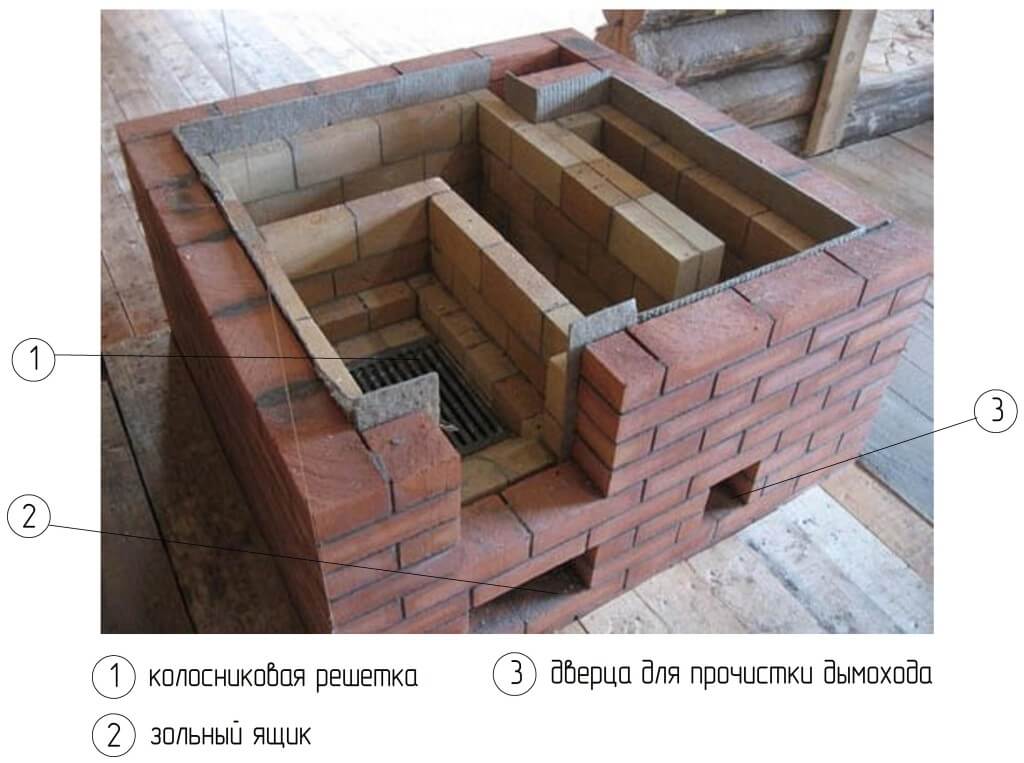

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

  • Красный полнотелый керамический кирпич (М-150.)

    М 150

  • Шамотный (огнеупорный) кирпич.
  • Кладочный раствор (песок, красная печная глина).
  • Материал для фундамента (цемент, графий, песок).
  • Рубероид.
  • Асбестовый шнур, оцинкованная проволока.
  • Доски для создания опалубки.
  • Армирующая сетка.
  • Колосниковая решетка.
  • Варочная поверхность (плита).
  • Зольник и дверца зольника (поддувала).
  • Топочная дверца.
  • Дымоходная вьюшка.
  • Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

  • Строительный уровень.
  • Совковая лопата.
  • Строительный маркер.
  • Измерительная лента (рулетка).
  • Строительный отвес.
  • Угломер.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Почему выгодно делать тёплые полы?

Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.

Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.

Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.

Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи

Важно выбрать, какую систему лучше применить

Нестандартные модификации

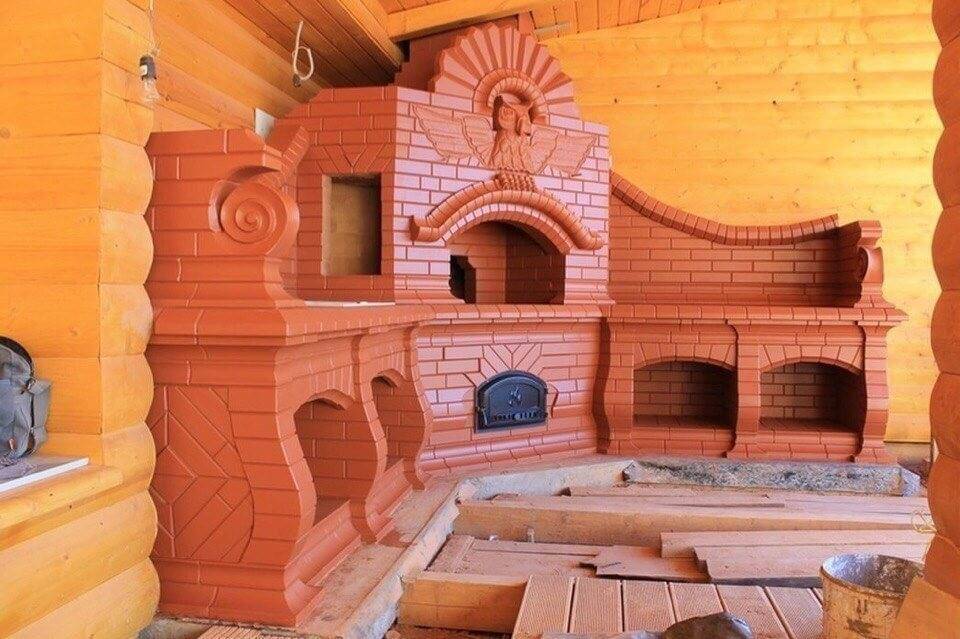

Печи бывают нестандартных конструкций. Для их обустройства в обязательном порядке требуется составление чертежа. Сегодня можно построить отопительный прибор длительного горения. По своей конструкции они бывают камерными и шахтными.

Варочная печь с большой каминной дверцей: Для строительства используют металл или кирпич. Шахтные модификации обладают повышенной мощностью. Они более надежные и функциональные в плане использования. Единственный недостаток — возникновение трудностей при строительстве варочной поверхности. В результате этого снижается коэффициент полезного действия.

Шахтные рекомендуется строить только для отопления помещений. Камерные же конструкции обладают двухступенчатым сгоранием топлива. В отличие от шахтных, предел регулировки мощности в несколько раз ниже. Но после обустройства варочной панели коэффициент полезного действия не уменьшается.

В домах можно построить еще один нестандартный вариант — медленного принципа действия. Они будут выполнять только функцию варки. Их часто используют туристы во время похода. Рядом с ней можно согреться, но печь неспособна обогреть большое помещение.

Представленные мини-печи отличаются небольшим весом, удобным и быстрым розжигом топлива. Для работы можно использовать и сырые дрова. На рынке представлены конструкции современного и советского образца. Последние модификации работают исключительно на сухом горючем. Пользователи смогут готовить первые блюда на основе концентрата.

Печь в садоводстве:

Полезные советы по кладке печи

  1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
  2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
  3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
  4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
  5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

печи кирпича шведка

печи шведка для дома

печи шведки чертежи

печь из кирпича шведка фото

печь отопительная шведка из кирпича

печь порядовка

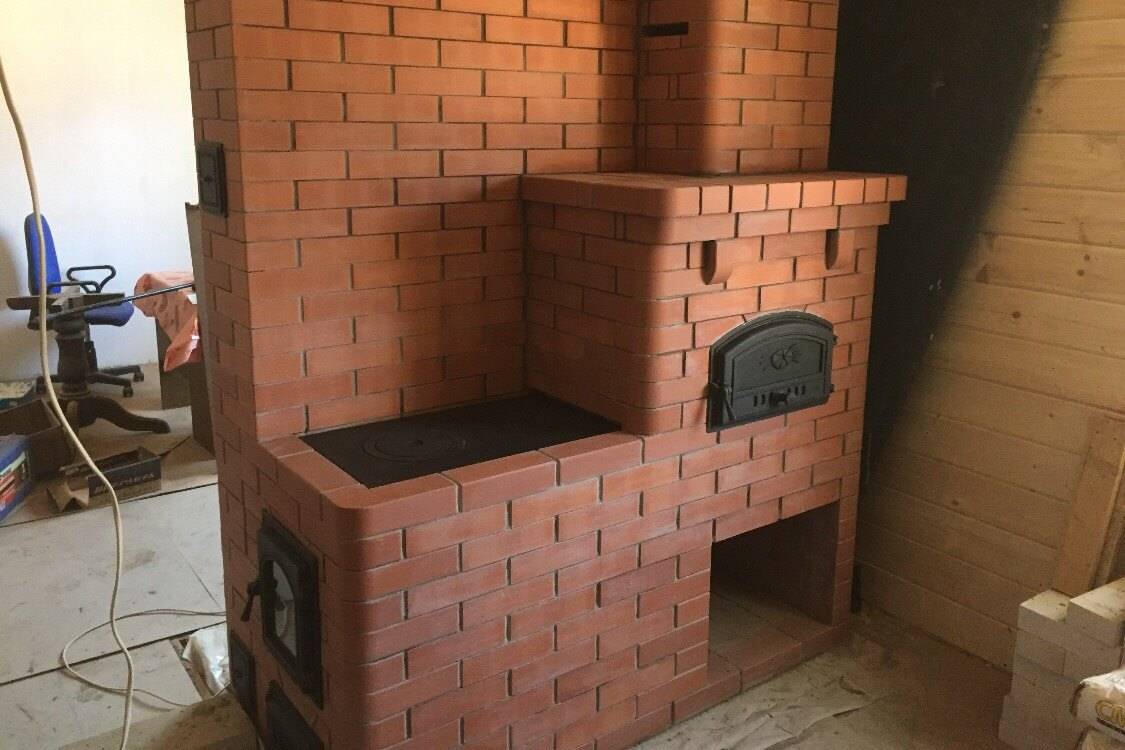

печь шведка с плитой

печь шведка

печь шведка порядовка

печь шведка кладка

печь шведка порядовка

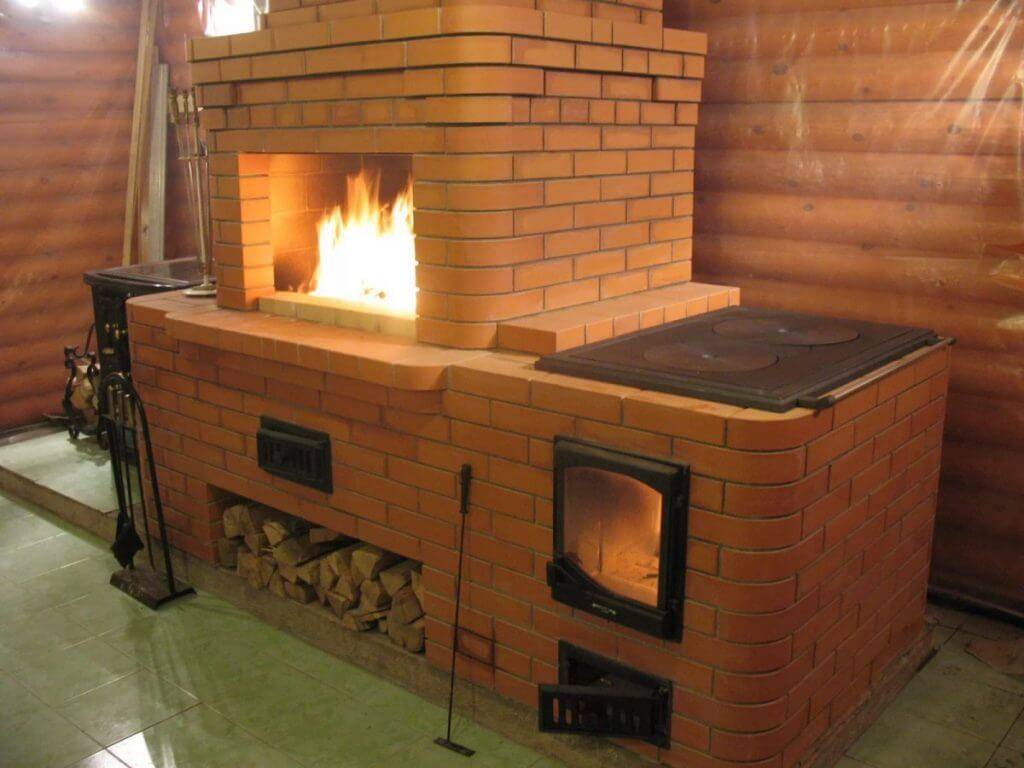

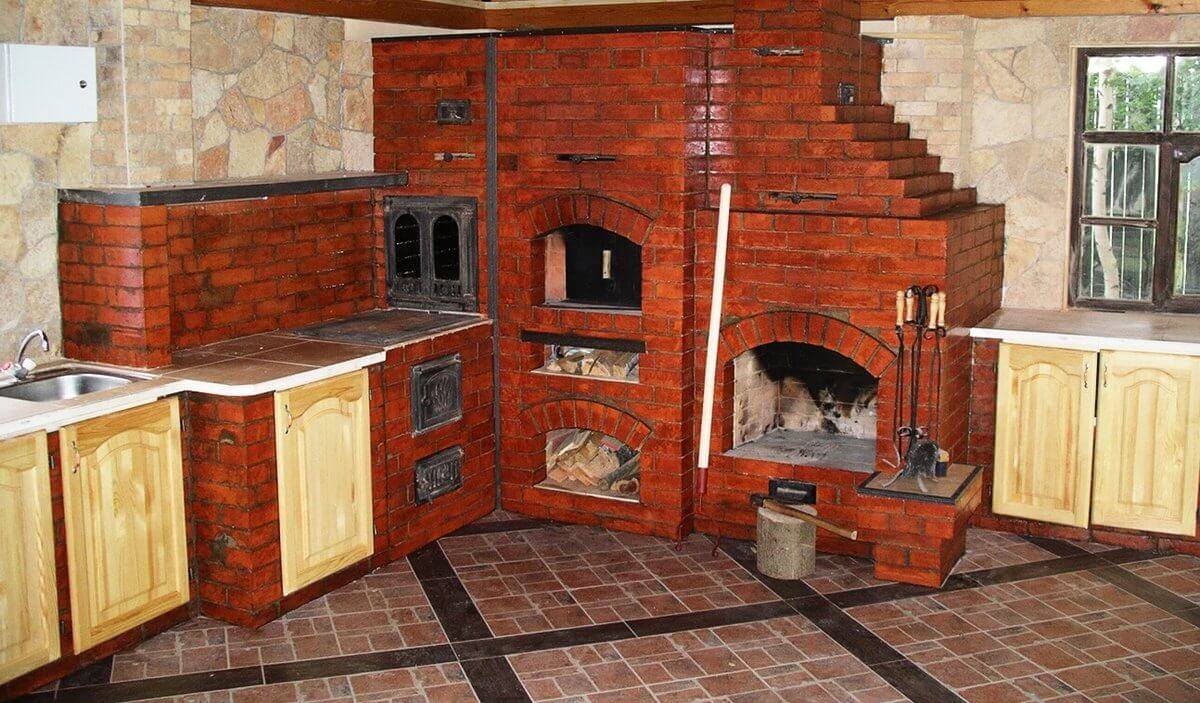

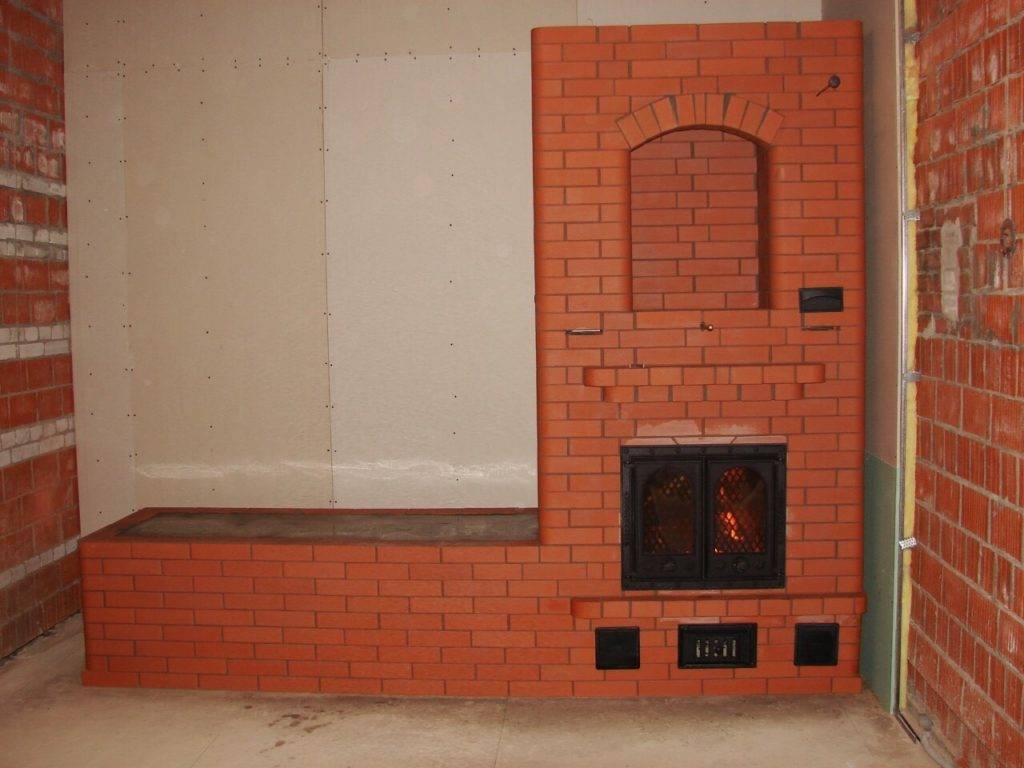

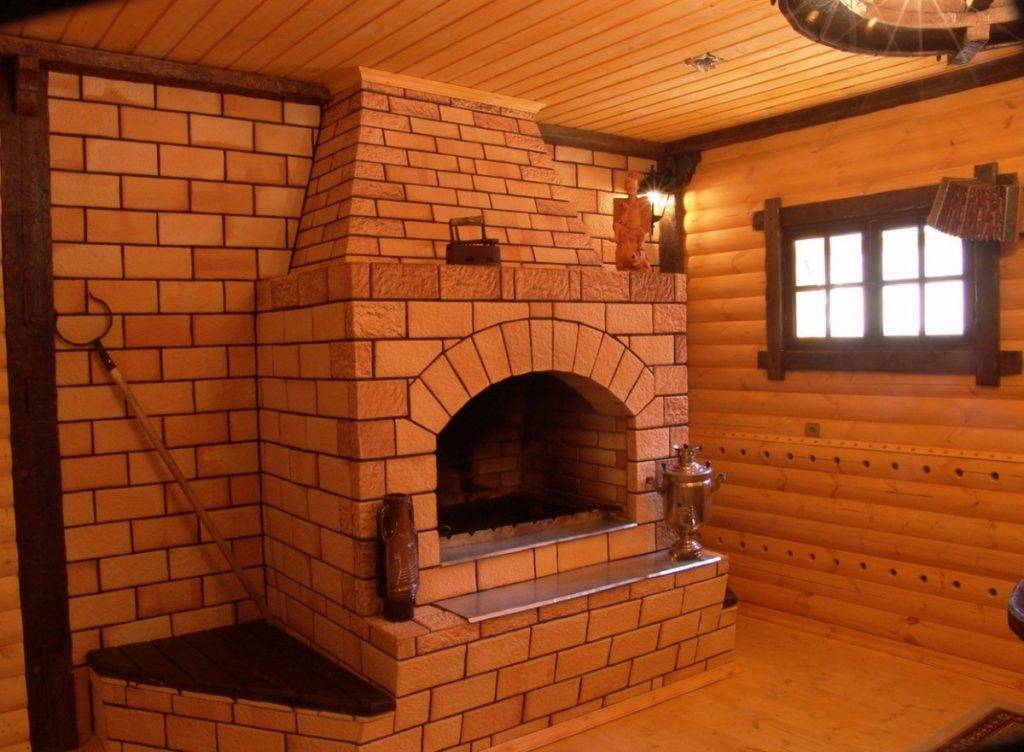

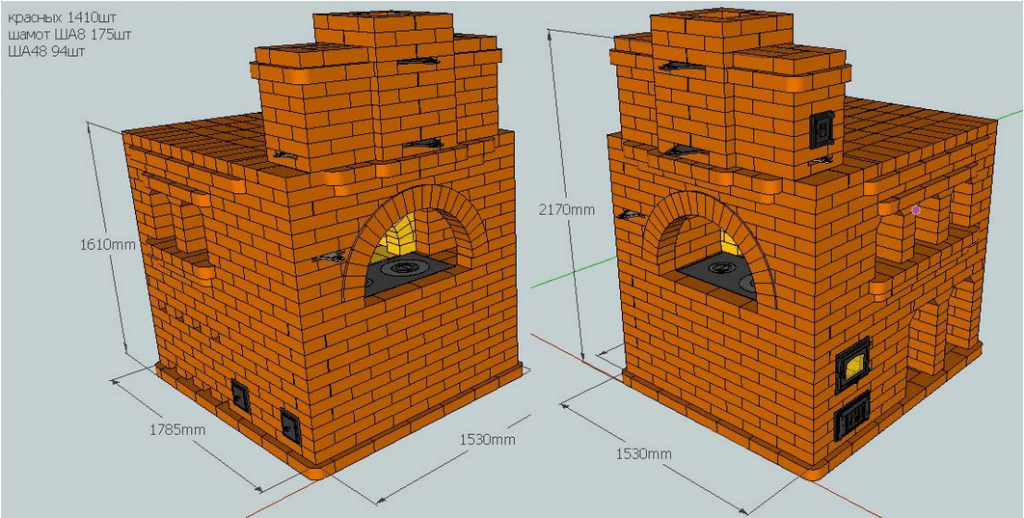

Шведка с камином: этапы строительства

Как и в предыдущем случае, для строительства печи с камином ни в коем случае нельзя скупиться на хороший материал. Если строить, то строить качественно! Приобретая материалы будет лучше, если вы закупите кирпичи и раствор с запасом в 15%.

Материалы (таблица)

НаименованиеКоличество (штук)Размер (миллиметров)Назначение
Красный клинкерный кирпич717 + на трубу дымоходаОсновная кладка
Силикатный/шамотный кирпич154Топорочные камеры
ПесокДля смеси раствора
Глина
Цемент
Стальная проволокаДиаметр 4/5 ммЗакрепление чугунных деталей
Асбестовые лист и шнурПожарная техника безопасности
Стальной уголок250х50х5х1020/1030 ммЗакрепление поверхности варочной панели
Стальные полосы350х5х920Создание основы для кладки кирпичного ряда над варочной камерой
250х5х54
250х5х48
Колосник1200х300
Топочная дверь1210х250
Дверца очистных камер8140х140
Дверца поддувала1140х140
Духовой шкаф1450х360х300
Задвижки дымоходных каналов3130х250
Варочная плита1410х710
Каминная решётка1690/700
Металлический лист2500х700

Размер будущего сооружения составит 102х890х217 см + топка камина, которая будет отступать на 13 см.

Кладка печи

Фундамент возводится также, как и в предыдущем варианте печи. Так же как и со шведкой с лежанкой необходимо чётко следовать плану порядовке. На фотогалерее снизу представлен подробный план кладки такой конструкции.

Порядовка шведки с камином (фотогалерея)

После 32-го ряда выкладывается дымоход размер которого напрямую зависит от размера потолка здания. На видео ниже можно ещё раз подробно изучить схему кладки.

Печь шведка своими руками: порядовка модели с 3 режимами

Работа традиционных конфигураций не подразумевает режимов, такие агрегаты зимой очень сложно растопить – дым проникает в помещение. Если есть «летний» режим, закрытую задвижку отодвигают только после того, как прогреется запущенный участок дымохода. Благодаря образовавшемуся в этот 5-минутный промежуток перепаду температур создается необходимая тяга. Третий, «осенний», режим улучшает функционал в весенне-осенний период использования.

Обзор расходных материалов

Подобные вариации имеют небольшие размеры – достаточно 30 рядов, еще 2 идут на формирование трубы. Такая печь шведка из кирпича обладает габаритами 114х76 см, в высоту достигает 210 см, параметры трубы и материалы для нее в порядовках принято указывать отдельно.

Материалы для кладки:

  • красный печной кирпич (полнотелый);
  • огнеупорный (шамотный) кирпич;
  • чугунная варочная плита;
  • литая дверца для топки;
  • дверцы для прочистных отверстий и поддувала;
  • задвижки;
  • колосниковая решетка;
  • духовой шкаф;
  • стальные уголки;
  • листовой металл.

Раствор для кладки изготавливается на глиняной основе.

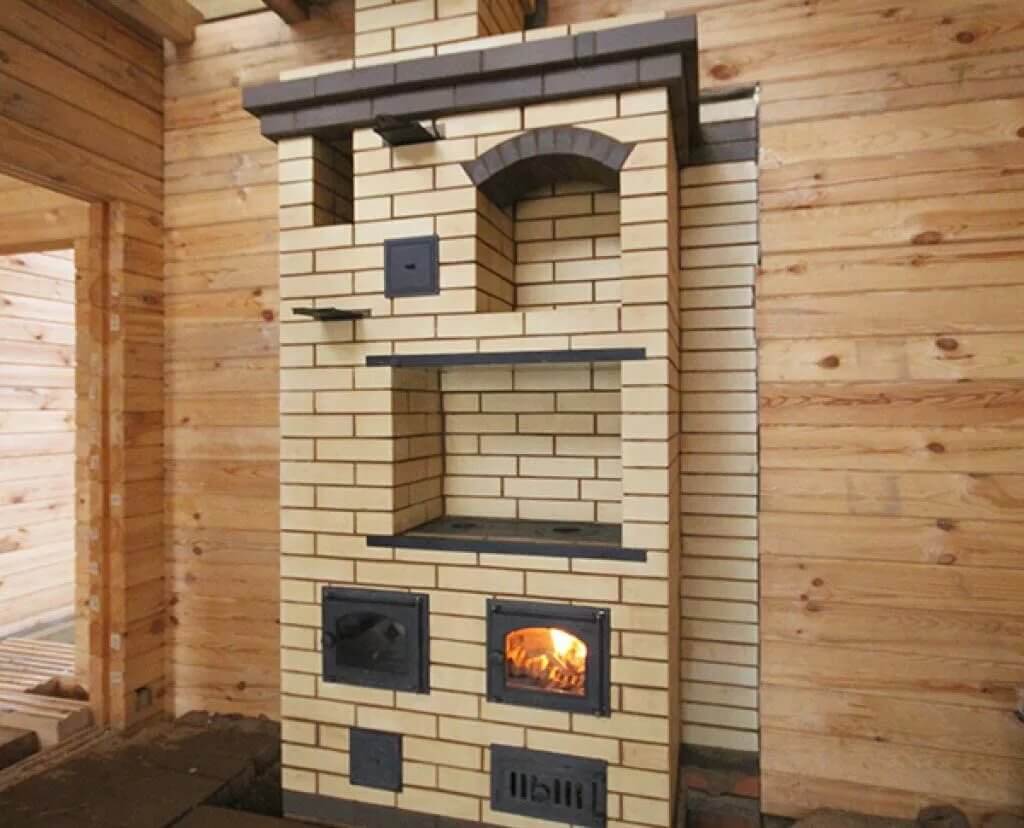

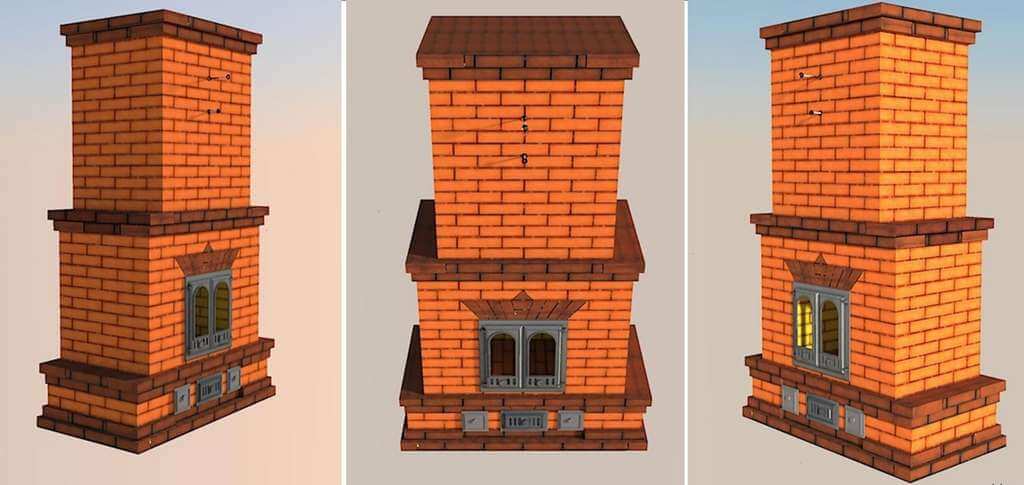

Устройство голландской печи на фундаменте

Один из основных плюсов голландской печки – возможность вписать ее в любой дизайн при качественном обогреве помещений. Формы и конструкции этих печек разнообразны, и можно выбрать модель по нужному размеру и функциям. Компактность голландок и тот факт, что площади комнаты как печка, так и зона ее обслуживания отнимает совсем мало, говорит в пользу этих отопительных агрегатов. Возможно соорудить печь конструкции Утермарка – она отлично подойдет для отопления дачного домика или частного дома. Кирпичная печь с облицовкой плиткой, майоликой или изразцами будет не только обогревать, но и служить дополнительным украшением дома.

Все кирпичные печи массивны и требуют прочного надежного основания. Железобетонный фундамент в этом качестве подходит более всего. Армирование необходимо выполнять не плоскими сетками и каркасами, а объемным каркасом. Армирование, бетонирование и уход за бетоном выполняют по стандартной технологии, полный набор прочности происходит через 28 суток. Начинать кладочные работы возможно раньше, при наборе прочности от 75% от марочной. Перед тем, как выполнять кладку, выполняют его гидроизоляцию фундамента, вертикальную и горизонтальную. Можно применять как обмазочные, так и рулонные материалы.

Основные материалы для кладки печи:

  • Растворная смесь из глиняно-песчаная в примерной пропорции 1:1 (соотношение нестабильно и должно меняться, чтобы скорректировать жирность раствора. Все зависит от жирности применяемой глины, чем она больше – тем большая требуется доля песка в растворе).
  • Кирпич для топочной камеры – шамотный или красный керамический огнеупорный; кирпич для дымоходных каналов и стенок печи – обычный керамический кирпич, возможно применение щелевидного и пустотного кирпича. Не применяется силикатный кирпич и изделия сухого прессования – сырцовые, шликерные кирпичи и т.п.

Специфика печей-голландок – это особая вытянутая вертикальная конструкция, поэтому высота топочной камеры от уровня обреза фундамента может быть больше, чем у других моделей печей. Но топливники обычно располагают не выше, чем 250 мм над уровнем пола, чтобы печь прогревалась равномернее.

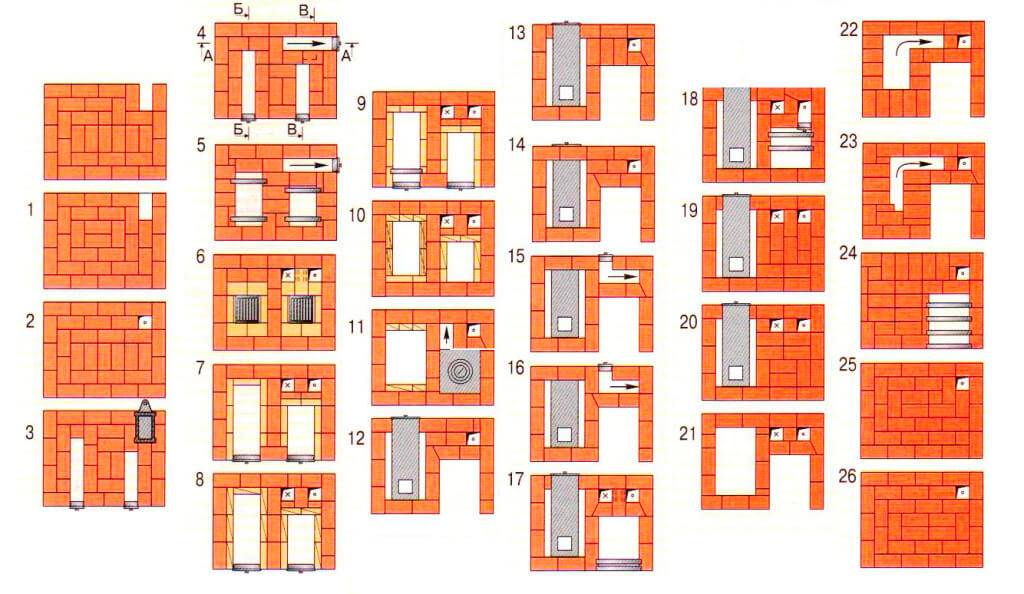

Порядок кладки (пример – печь небольшого размера 52*52 см)

  • На фундаментную гидроизоляцию насыпают песок слоем до 50 мм, разравнивают его по горизонту и аккуратно проливают водой до полного смачивания слоя.
  • Особенность печной кладки многих моделей печей – первые ряды укладывают насухо – без скрепления раствором. Для небольшой печи на укладку рядов по основанию нужно 12-14 кирпичей. Первый ряд кирпичей укладывают постелью.
  • Второй и третий ряд кирпича кладут на постель, но уже на раствор.
  • Четвертый и пятый ряд будет началом внутренней перегородки дымоходного канала. Для будущих очисток дымохода требуется оставлять отверстия, для этого в данных рядах укладывают кирпичи насухо, они будут «вышибными». Кладка, даже без раствора, удерживает тепло намного лучше, чем встроенная металлическая дверца, по этой причине предпочитают не дверцы, а именно вышибной кирпич, уложенный без раствора.
  • Монтируют дверцу топки, но высота ее установки зависит от общей высоты печки, и может быть назначена не в шестом ряду, а намного выше.
  • В седьмом ряду кирпичи кладут плашмя (постелью), кроме задних – их ставят ребром. Дальше все ряды идут кладкой на постель, а в восьмом ряду, (или в ряду, закрывающем дверцу топки – кладку ведут как в каминах – со скосами.
  • По девятому ряду выполняют смещение к внутренней поверхности топочной камеры. По полке выкладывают жаростойкий материал под варочную плиту – каолиновую вату, асбестовые шнуры. Затем устанавливают плиту.
  • В данном примере дымоходные каналы формируются с десятого ряда. В небольших печках более рационально выполнять дымоходы из металла, а не из кирпича, для того чтобы не утяжелять конструкцию.
  • Вьюшку, или печную задвижку, монтируют в этом примере в одиннадцатом ряду, затем идет установка трубы дымохода.
  • Песок, служащий амортизационным слоем, не должен высыпаться по контуру, поэтому его ограждают планкой или плинтусом, установив их на верхний обрез фундамента до первого кирпичного ряда или чуть выше.
  • Выполняют отделку печки – расшивку, штукатурку или облицовку плиткой, изразцами и так далее.

Высыхает печь и схватывается глиняный раствор в швах только естественным путем, и первую топку делают не раньше, чем через две недели – после полной просушки кладки печи.

С этим читают

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

  • компактность – площадь основания до 1 кв. м и высота не более 2 м;
  • возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
  • прекрасные показатели эффективности – высокие КПД и теплоотдача;
  • простота конструкции;
  • декоративная функция украшения помещения;
  • возможность регулирования режимов отопления;
  • оперативность разогрева;
  • простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

Нюансы установки

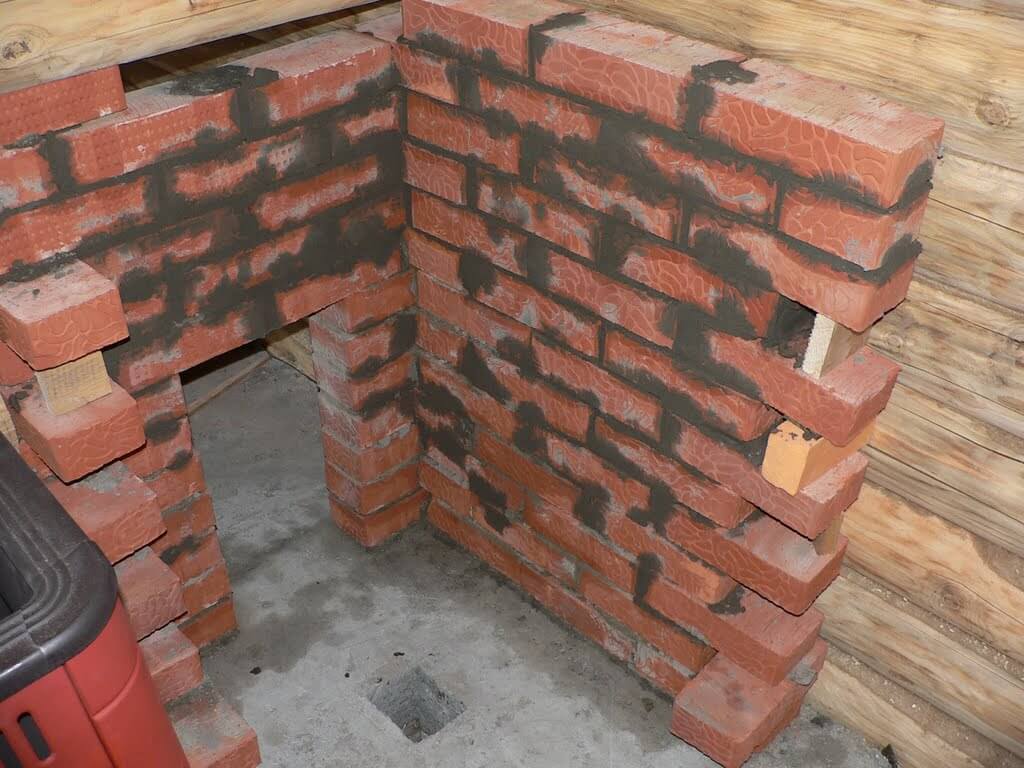

Фундамент. Должен располагаться ниже уровня пола. Это два ряда кирпича со слегка расширенными швами (но не более 13мм). Гидро- и теплоизоляцией. Хорошо подойдёт базальтовый картон (в 3 слоя).

Пожаробезопасность. Расстояние от дымового канала до стен из горючих материалов – не менее 37 см. И в этой стене не должно быть:

  • коммуникаций;
  • электропроводки;
  • газопровода;
  • водопровода.

Чтобы не делать такой отступ, можно между печью и стеной сделать кирпичную стену. Кладка печей шведка должна заканчиваться на 35 см. не доходя до потолка. Та сторона, на которой располагаются топочные дверки, должна быть не менее чем в 120 см от ближайшей стены.

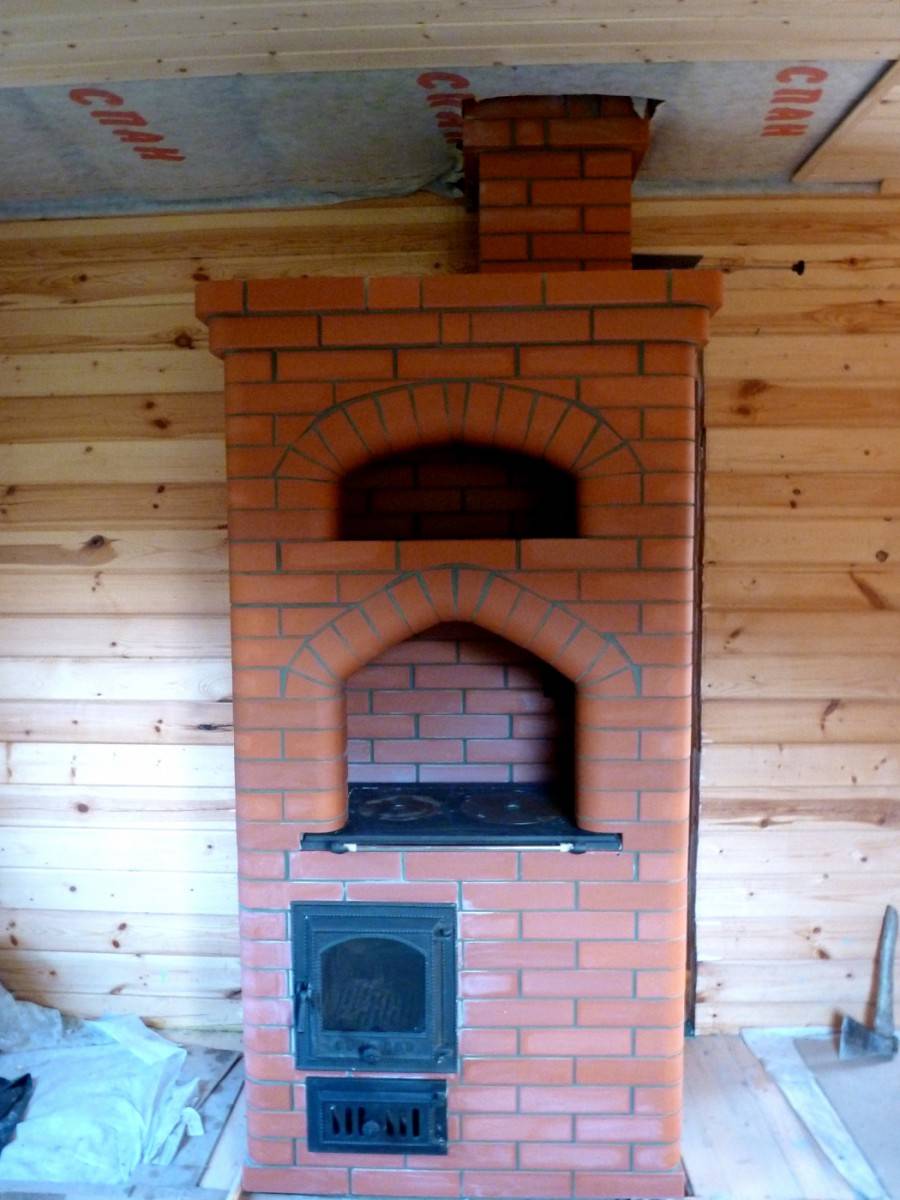

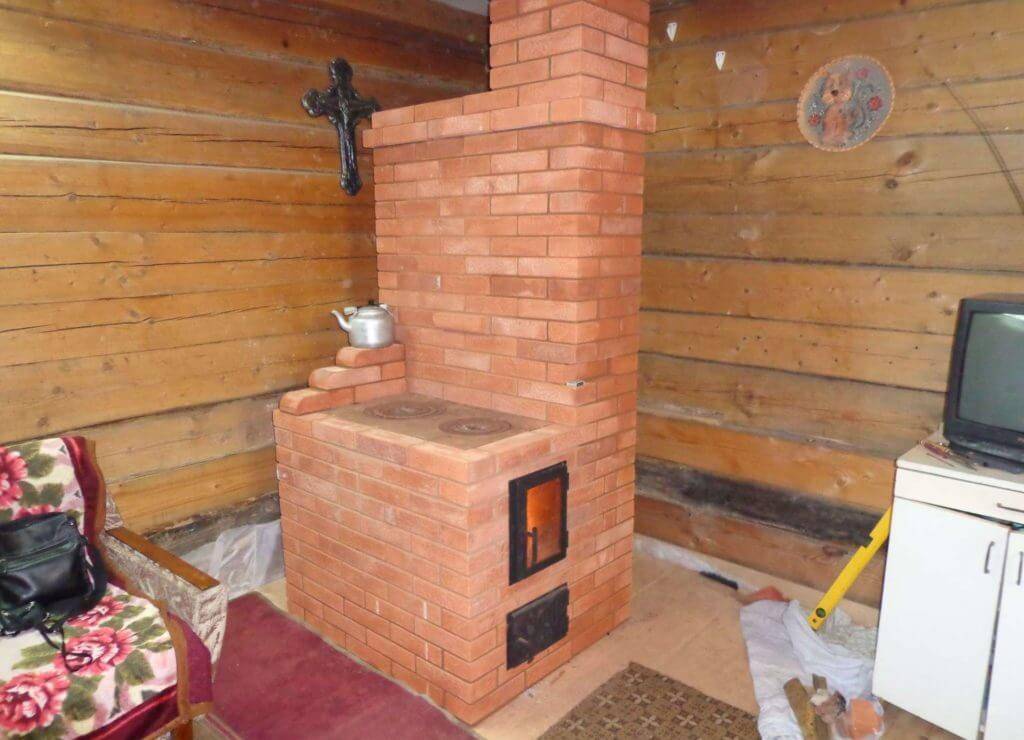

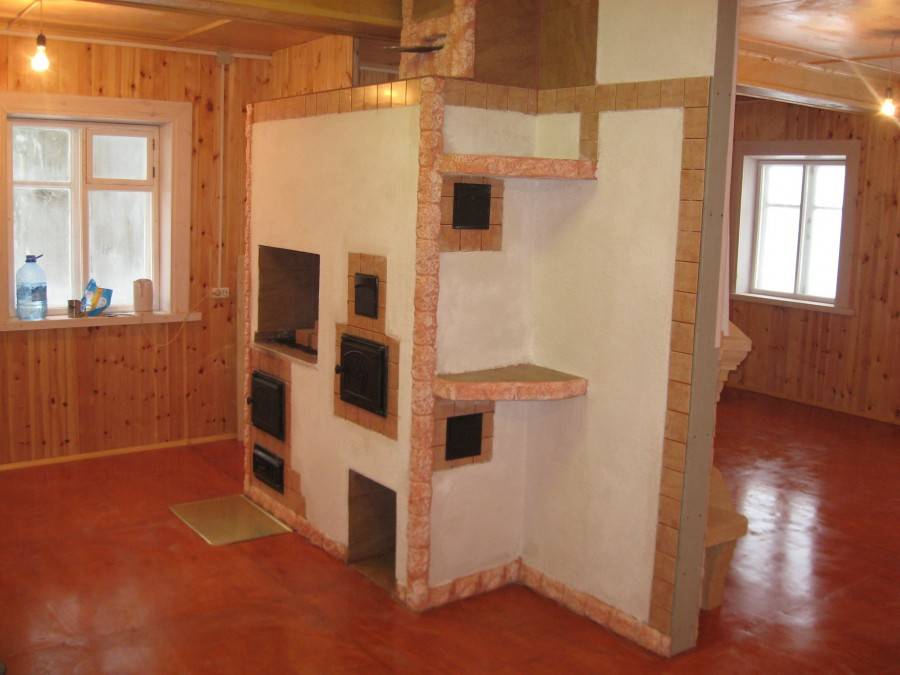

Печь шведка с пристенной установкой

Топливник. Его стенки обязательно делают из шамотного кирпича.

Перекрытия. Между трубой и перекрытиями лучше оставить небольшой зазор. Чтобы на кладку печи не было давления, если вдруг дом даст усадку. Получившаяся щель закрывается утеплителем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
