Пеллетные котлы отопления – устройство, выбор пеллет и котла

Особенности установки пеллетного котла

Если вы не обладаете специальными навыками, для установки отопительного котла лучше всего обратиться к квалифицированным специалистам. Грубые ошибки, допущенные в процессе подключения, могут привести к поломке оборудования, как следствие, вы можете лишиться возможности получения гарантийного обслуживания.

Следует учитывать, что каждая модель котла имеет свои особенности, поэтому не пренебрегайте технической документацией. Кроме того, при установке пеллетных котлов нужно руководствоваться нормами, которые распространяются на все твердотопливное оборудование:

• Высота потолков должна составлять на менее 2,2 м, а площадь – от 12 м².
• Наличие естественной и принудительной вентиляции является обязательным.
• Для облицовки стен и пола нужно использовать негорючие материалы – керамическая плитка, штукатурка.
• Требования к основанию под котел зависят от веса конкретной модели. В некоторых случаях нужна заливка фундамента.
• При выборе места размещения котла сразу стоит подумать о возможности доступа к основным узлам агрегата, которые требуют проверки и обслуживания.
• Обязательным условием является наличие естественного освещения.

В процессе эксплуатации также стоит соблюдать следующие правила:

• не хранить в котельной больший объем топлива, чем нужно для одной закладки;
• убирать из помещения легковоспламеняющиеся, взрывоопасные материалы, тряпки;
• между котлом и силосом (хранилищем пеллет) следует соорудить негорючую перегородку;
• расстояние от топливного бункера до горелки должно составлять не менее 1 м.

Как организовать непрерывное электроснабжение

При монтаже конструкции стоит учитывать, что пеллетные котлы требуют постоянного доступа к электроэнергии, а значит, на них распространяются общие правила подключения электроустановок:

• подключением пеллетного котла должен заниматься электромонтажник, с соответствующим допуском к работам такого уровня;
• запитка станции выполняется напрямую от щитовой, при этом отсекающие автоматы ставят вне помещения котельной;
• обязательно должно быть установлено УЗО;
• металлические детали конструкции заземляют;
• для котлов длительного горения на пеллетах требуется установить стабилизатор, так как оборудование этого вида очень чувствительно к перепадам напряжения.

Некоторые важные узлы конструкции – система дымоудаления, авторозжиг, датчики, автоматические системы, электропривод – работают только при наличии электроэнергии. Для обеспечения постоянной работы системы, даже во время отключения электроэнергии, необходимо установить источник бесперебойного питания (ИБП), который работает на основе аккумуляторных батарей большой емкости. В зависимости от модели ИБП может обеспечивать автономную работу котла до 2-3 суток.

Требования к дымоходу для пеллетных котлов

Вследствие некоторых конструктивных особенностей котлов, работающих на пеллетном топливе, дымоход должен соответствовать ряду параметров:

1. Подключаемый к котлу дымоход должен выдерживать рабочую температуру около 450-550 °С и максимальный нагрев на краткий срок до 1000 °С.
2. Сечение трубы овальное или круглое, точные размеры минимального диаметра трубы указаны в технической документации.
3. Дымоход должен также обеспечивать стабильную тягу в трубе.

Резюме статьи

Если вы выбираете для своего дома твердотопливный котел длительного горения, то ваш выбор скорее всего будет лежать между автоматическим и полуавтоматическим твердотопливным котлом.

Есть еще одна разновидность котлов длительного горения — пиролизные котлы, но они более дороги и сложны в эксплуатации.

К тому же, одной загрузки будет хватать максимум на 36 часов.

А вот автоматический котел может поддерживать тепло в доме до нескольких дней.

Его основным минусом будет высокая цена, но тут есть компромисс — полуавтоматический котел. Они, чаще всего, на 25-30% дешевле автоматических.

Выбор конкретного котла лучше осуществлять исходя из проекта системы отопления и теплотехнического расчета.

В моем блоге есть калькулятор тепловых потерь, который поможет вам приближенно посчитать потери тепла для вашего здания.

Что это такое

Основные сорта пеллет:

белые – из древесины высокого качества, низкой зольностью до 0,5%, но дорогие;

агропеллеты – отходы с/х культур (солома, шелуха подсолнечника) с большим содержанием золы, а также необходимостью регулярной очистки котла от шлаков;

индустриальные – серо-коричневого цвета с большим содержанием коры, зольностью больше 0,7%, для бытового применения не рекомендуются.

Преимущества пеллетных котлов

• высокая степень автоматизации с программированием режимов работы, а также длительным функционированием без участия оператора;
• оснащение выносными датчиками;
• простое обслуживание;
• дистанционное управление из мобильных приложений или через GSM-модуль;
• высокий КПД;
• экономный расход пеллетов по сравнению с соляркой, сжиженным газом или электричеством;
• долгий срок службы;
• минимальные выбросы вредных веществ.

Недостатки

• высокая стоимость пеллетов;
• чувствительность к их качеству;
• необходимость сухого хранилища;
• зависимость от электроснабжения;
• внушительные габариты.

Преимущества пеллетного отопления

Прежде чем выбирать для отопления дома пеллетное оборудование, нужно рассмотреть все его сильные стороны.

Преимущества:

• экологичность, в системе не выгорает кислород, так как контур подачи воздуха расположен на удалении от контура камеры сгорания;
• для обслуживания котлов не требуется привлечение специалистов, два раза в месяц можно убирать золу самостоятельно. Кроме того, современное оборудование оснащено автоматической очисткой;
• КПД достигает значения 96%;
• установить оборудование можно самостоятельно;
• пожаро- и взрывобезопасность;
• невысокий уровень потребления электричества;
• объём золы намного ниже, чем в твёрдотопливном оборудовании;
• удобная транспортировка и хранение биотоплива, единственное требование – помещение должно быть сухим;
• для подключения оборудования не нужно получать согласование и разрешение.

Система подачи топлива в пеллетный котел

Бытовые пеллетные котлы с автоматической подачей гранул комплектуются встроенным бункером, при этом подача может быть насыпной, когда пеллеты попадают в топку под собственной тяжестью, или шнековой. Объем такого бункера невелик, его обычно хватает на 12-48 часов. Чтобы продлить время непрерывной работы котла без дополнительной загрузки, устанавливают внешний бункер большего объема.

• Он может иметь различную конструкцию:
• Короб из металла или брезента на раме, в нижней части которого установлен транспортер и заслонка, поднятие которой происходит по сигналу от контроллера котла.
• В качестве внешнего бункера может использоваться отдельное помещение, оснащенное механизмом подачи. Удобно размещать его ниже уровня грунта, например, в подвале, а загрузку пеллет производить через люк или распашное окно.

Если в качестве бункера используется помещение, необходимо следить за влажностью в нем, чтобы пеллеты не намокали и не слеживались, иначе возможно забивание шнекового механизма и снижение КПД котла.

Лучшие автоматические модели

При наличии склада для хранения гранул, оснащённого системой их подачи, агрегаты могут работать длительное время без участия человека. Система подачи топлива требует тщательного монтажа. У неё должна быть идеальная геометрия. Гранулы не должны сбиваться в пробку, нарушая процесс бесперебойной подачи их в топливный бункер.

СВЕТЛОБОР

Страна производитель – Россия. Под брендом выпускается три линейки оборудования: ЭКО, АВТО, БИО. Все модели полностью автоматизированы. Приборы могут работать в автоматическом режиме без контроля человеком до 1 месяца.

Стоимость агрегатов зависит от их мощности и находится в диапазоне от 230 000 до 1 460 000 руб.

Котлы используют для отопления жилых и промышленных зданий. Мощность промышленных теплогенераторов от 90 до 320 кВт. По уровню автоматизации оборудование сравнимо с лучшими немецкими и австрийскими аналогами. Модели имеют автоматическую систему очистки теплообменника и горелки.

У пеллетников вакуумная подача гранул. КПД – 95%. Загружать в котлы можно гранулы с любым показателем зольности. Альтернативный вид топлива – древесная щепа. Управлять работой агрегатов можно дистанционно с помощью SMS.

Достоинства:

• не уступают иностранным аналогам по качеству при более низкой стоимости;
• неприхотливы к виду и качеству пеллет;
• высокий КПД.

Главный недостаток:

высокая стоимость оборудования.

Отзыв

Евгений Ч.

Отапливаю дом котлом Светлобор 32 кВт. Работает с 2013 года без сбоев. В качестве топлива использую серые гранулы. Моделью доволен.

FROLING P4 PELLET 25

Страна производитель – Австрия. Средняя стоимость 1,1 млн. руб. Модель считается одной из самых совершенных в мире. Она отличается добротностью сборки, функциональностью и высоким уровнем автоматизации.

Блок системы управления Lambdatronic P 3200 оснащён большим сенсорным дисплеем. Конструкция имеет хорошую звукоизоляцию, поэтому работает тихо.

FROLING P4 продуман до мелочей. Раз в неделю человек должен очищать зольник, всю остальную работу оборудования контролирует автоматика. Устройство конструкции позволяет подключать её к низкотемпературным системам отопления. Например, к теплому полу. В своём классе модель считается самой эффективной.

Достоинства:

• простота обслуживания;
• двойная система защиты от возгорания топлива;
• автоматическая диагностика оборудования перед каждым включением.

Главный недостаток:

высокая стоимость.

Отзыв

Леонид М.

Дорогой агрегат, но полностью оправдывает свои деньги. Работает не хуже газового. Иногда нужно чистить зольник и делать профилактику раз в год.

SOLARFOCUS PELLETTOP

Страна производитель – Австрия. Средняя стоимость 700 тыс. руб. Конструкция модели позволяет создать в доме полностью автоматизированную систему отопления. КПД агрегата 94%. Подача гранул из удалённого хранилища осуществляется вакуумным способом.

Достоинства:

• большой срок гарантии производителя (10 лет);
• полная автоматизация процесса обогрева дома;
• продолжительный период автономной работы без участия человека;
• современный дизайн.

Главный недостаток:

высокая стоимость.

Отзыв

Олег П.

Компактный котёл имеет высокую производительность. Можно надолго оставлять без присмотра.

Какое топливо использовать для котла длительного горения

Выбор горючих материалов должен быть рационально обоснован с учетом практической пользы. При покупке ТКДГ учитывают следующие моменты:

1. Пеллеты – самый мощный источник энергии в ТТ-котлах. Сырье экологично, не требует обработки. Цена сопоставима со стоимостью дров.
2. Уголь и торф – самые дешевые источники энергии. Оставляют много сажи в процессе горения. Сырье требует измельчения до нужной фракции, особой техники розжига, препятствующей тлению. По выработке тепла материалы уступают дровам.
3. Дерево – традиционный источник энергии, экологичный, недорогой. Дрова образуют много золы, требуют предварительной заготовки под размеры топки.

Эти параметры следует учитывать при выборе котла для обогрева или отопления.

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Видео — Принцип работы пеллетного котла

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

Конструктив

Конвективная часть

Конструкция модели Теплодар Купер ОК 20 для отопления частного дома площадью до 200 м².

Прежде всего, при выборе котла стоит обратить внимание на его конвективную часть, т.е. его теплообменник

Теплообменники в пеллетных котлах зачастую выполняются из чугуна и из стали. Чугунные теплообменники более надежны, однако уступают в цене стальным, которые тоже довольно хорошо себя зарекомендовали. Газовые каналы в таком теплообменнике могут быть двух типов: горизонтальные и вертикальные. Тут преимущество теплообменника с вертикальными каналами очевидно, поскольку, сгорая, пеллета образует определенное количество золы, которое гораздо легче оседает именно на горизонтальных участках газовых каналов. Как следствие, снижается эффективность сжигания топлива, ухудшается теплообмен. Такой котел необходимо чистить гораздо чаще.

Котел с вертикальной конвективной частью менее подвержен засорению. Также производители часто применяют технологию, надежно закрепившуюся в газовых котлах – турбулизаторы. Это вставки в газовые каналы теплообменника, призванные улучшить теплообмен в конвективной части. Однако положительный эффект от турбулизаторов наблюдается в первое время после чистки. На практике же такой котел достаточно быстро засоряется. В худшем случае, турбулизаторы просто врастают в теплообменник. В твердотопливных котлах гораздо более эффективно увеличение общей площади теплообменника, без ущерба проходимости газовых каналов.

Важно! Установка производителями турбулизаторов – это попытка удешевить котел. Покупка такого, на первый взгляд более дешевого экземпляра, может в будущем вылиться в непредвиденные расходы.

Пожаробезопасность

Обратить внимание следует на пожаробезопасность пеллетного котла и на наличие в его конструкции системы защиты от возгорания в шнековой полости и бункере. Наиболее простой вариант такой системы – бак с водой, запертой парафиновой вставкой

При повышении температуры в шнековой полости, парафин плавится, освобождая проход воде и заливая воспламенившуюся пеллету. Способ простой, но эффективный. Также применяются электронные системы защиты и оповещения.

Защита от перегрева теплообменника

Не стоит забывать, что котлы на твердом топливе, в отличие от газовых, обладают более высокой инерционностью. Это означает, что даже после остановки котла, он продолжает какое-то время нагреваться. Потому в обязательном порядке в таком котле должна присутствовать защита от перегрева, а еще лучше система принудительного остужения.

Модель ZOTA «Pellet»-15А производства компании Красноярскэнергокомплект.

Автоматическое зажигание

Эта функция избавит вас от необходимости вручную запускать котел на пеллетах. Особенно это удобно для котлов малой мощности, которые не работают постоянно, либо обеспечивают нужды горячего водоснабжения.

Удаление золы

Обслуживание котла

Стоит обратить внимание на удобство удаления из котла золы, а также на наличие в комплекте с котлом устройств для чистки теплообменника. Эти операции придется выполнять довольно часто

Примечание! Производители современных пеллетных котлов предлагают множество интересных конструктивных решений, поэтому приведенный выше список далеко не полный. Мы же в статье постарались сделать акцент именно на удобстве эксплуатации и безопасности.

Топливо

Перед тем, как решиться на установку пеллетного котла, стоит оценить доступность данного вида топлива в вашем регионе. Желательно, чтобы производитель пеллеты был местный. Это позволит сэкономить на доставке, а также даст возможность закупать меньшее количество пеллеты. Наиболее приемлемый вариант – это когда в регионе есть несколько производителей (поставщиков), которые обеспечивают непрерывные регулярные поставки. Это обезопасит вас на случай поломки оборудования у производителя и прочих непредвиденных ситуаций.

Линия по производству топливных пеллет.

Важно! Стоит продумать место, где вы будете хранить запасы пеллет. Это должно быть сухое место

При длительном хранении, желательно, чтобы пеллета была упакована в герметичную упаковку, поскольку она имеет свойство подтягивать влагу из атмосферы.

Если будет использоваться пеллета с высоким процентом зольности – следует предусмотреть вариант для утилизации золы.

Первое включение котла

1. Заполняют бункер для пеллет.
2. Проверяют давления воды в отопительной сети и при необходимости подпитывают до нормативного значения.
3. Открываю дымовую заслонку.
4. Розжигают горелку – через рабочий пульт котла или вручную.
5. Проверяют соответствие рабочих параметров проектным.
6. Полную остановку ПК выполняют после догорания всего топлива. Процесс контролируют через смотровое окно.
7. С целью предотвращения образования конденсата следят за температурой входного теплоносителя водонагревателя. Он не должен быть холодным иначе это приведет к обильному образованию конденсата, увеличению сажи в газовом тракте, как на стенках теплообменника, так и в дымовой трубе, что резко снижает КПД установки.

Распространенные ошибки обвязки пеллетного котла отопления:

1. Отсутствует контроль за температурой обратной воды, поступающей в котел.
2. Плохая герметизация газового тракта, утечка пиролизного газа и падение КПД.
3. Отсутствует теплоизоляция основания под котлом, как следствие конденсация с выделением вредных веществ.
4. Несоответствие габаритов помещения требованиям пожарной безопасности, приводит к невозможности обслуживания шнека с пеллетами и бункера.

Пеллетные котлы эффективны и просты в эксплуатации, поскольку имеют возможность продолжительной автономной работы. Себестоимость тепловой энергии такой установки не высокая, а использовать ее гораздо удобнее, чем другое отопительное оборудование в деревянном доме. Однако все это будет зависеть от того насколько правильно сделан выбор оборудование, его монтаж и наладка.

1 Принцип работы и особенности устройства

Устройство пеллетных котлов включает в себя шнековую конструкцию для подачи топлива и запальный механизм, обеспечивающий быстрое возгорание пеллетов. А также в систему входит вентилятор, который обеспечивает принудительную подачу воздуха. Это в значительной степени улучшает процесс горения.

Розжиг срабатывает лишь тогда, когда присутствующее в печи топливо хорошо разгорится. В автоматическом режиме пеллеты поступают в топку по мере необходимости. Горение приводит к образованию горячих газов, которые, проходя по дымоходу, отдают до 95% полезного тепла.

Важной особенностью является то, что топливо подаётся лишь до тех пор, пока не будет достигнута максимально требуемая температура. Возобновится его подача только после того, как температура упадёт до минимальных значений

И в качестве преимуществ печей, работающих на пеллетах, можно выделить:

• небольшой объём камеры сгорания;
• основная масса тепла (до 70%) снимается в самой конструкции;
• очень высокий показатель КПД, достигающий 96%;
• если устройство оснащают дополнительным контуром водоснабжения, то полученное тепло можно использовать, например, для отопления помещений.

Существуют разные виды пеллетных котлов:

1. 1. Котлы, работающие исключительно на древесных пеллетах.
2. 2. Комбинированные модели, которые могут работать не только на пеллетах, но и при необходимости на дровах или угле.
3. 3. Универсальные, способные работать практически на любом виде твёрдого топлива.

Полуавтоматический твердотопливный котел

Полуавтоматический твердотопливный котел длительного горения

Главным элементом, отличающим такие котлы от обычных, является наличие блока управления, который управляет работой вентилятора.

Вентилятор нужен для принудительного нагнетания в котел воздуха и поддержания горения на необходимом уровне.

При помощи изменения частоты вращения вентилятора, можно менять скорость, с которой сгорает топливо.

Следует понимать, что при замедлении сгорания топлива, происходит уменьшение мощности отдаваемой от котла системе отопления.

Это приведет к снижению температуры внутри отапливаемых помещений.

Полуавтоматические котлы могут работать на одной загрузке до нескольких суток, но при этом их мощность снижается настолько, что ее достаточно только для защиты системы от размораживания.

Возможность модулирования мощности позволяет его экономить.

Например, вы можете запрограммировать котел на снижение мощности в то время, когда вы на работе, а перед вашим приездом мощность будет увеличиваться и дома будет становиться теплее.

Или подключить внешние датчики температуры и корректировать работу котла в зависимости от погодных условий.

Устройство полуавтоматического котла

Давайте теперь разберемся в том, как устроен внутри полуавтоматический твердотопливный котел.

Для этого нужно рассмотреть следующий рисунок:

Устройство полуавтоматического твердотопливного котла

Из рисунка видна очень интересная особенность — полуавтоматический котел горит сверху вниз!

Это решение и позволяет держать интенсивность сгорания топлива внутри котла.

Минусом такой схемы горения будет невозможность подкладывать топливо до полного сгорания загрузки.

Некоторые модели котлов не имеют рычага для стряхивания золы в зольный ящик, что также усложняет очистку котла.

Еще одним минусом полуавтоматических котлов с вентилятором является их зависимость от наличия напряжения в бытовой электросети.

На случай отключения света я рекомендую иметь источник бесперебойного питания, который будет поддерживать работу котла и циркуляционных насосов.

Установка полуавтоматического котла

К установке полуавтоматических котлов предъявляются следующие требования:

• Котел необходимо устанавливать в отдельном помещении с приточной вентиляцией.
• Котлу нужно подключать к отдельному дымоходу. Высота и диаметр дымохода рассчитываются отдельно, исходя из необходимой тяги. Начальный горизонтальный участок дымохода не должен быть длиннее 1,5 метров.
• На подаче котла до запорной арматуры необходимо установить группу безопасности, Давление срабатывания группы должно соответствовать рабочему давлению котла.
• При установке котла в закрытой системе отопления, объем расширительного бака выбирается как 15-25 % от полного объема теплоносителя в системе.

Более подробные требования по установке подключению и эксплуатации полуавтоматических котлов написаны в инструкции пользователя, с которой необходимо внимательно ознакомиться.

Экологическая безопасность для окружающей среды

Особая конструкция таких котлов делает их абсолютно безопасными для экологии. Находящийся внутри контур подачи воздуха для обеспечения загорания всего топлива установлен отдельно от обогревающего контура. В результате, кислород не выгорает, так что у находящихся в помещении людей всегда будет отличное самочувствие. Бывает, что потребители заботятся о дополнительном заборе воздуха из котельной, тем самым проветривая и осушая ее.

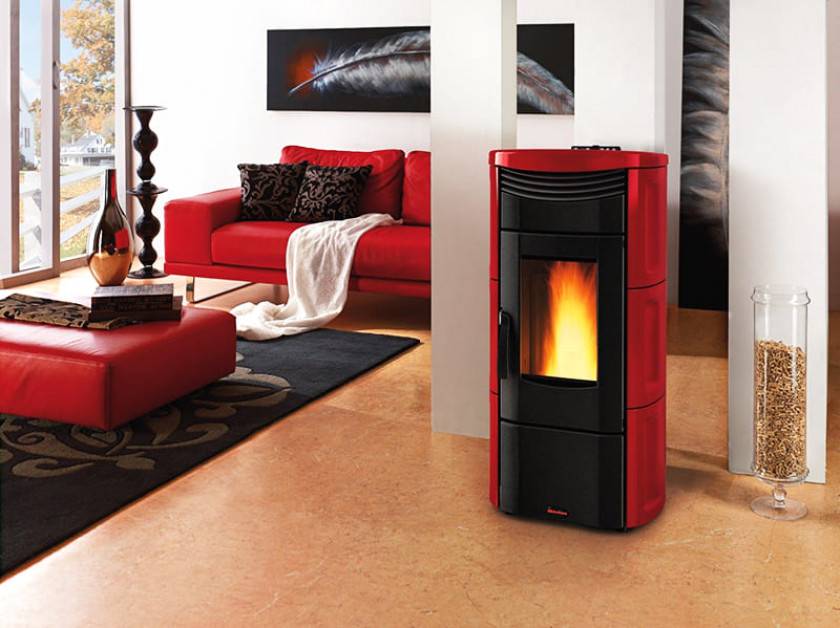

Также пеллетные котлы имеют следующие преимущества:

• В них установлен малошумный энергоэффективный вентилятор, обеспечивающий рациональное распределение потоков теплого воздуха.
• Низкое энергопотребление вентилятора и автоматики – около 60 Ватт.
• При горении образуется небольшое количество золы и сажи, чего нельзя сказать о твердотопливных котлах на дровах.
• Корпус котла всегда остается холодным, что делает его полностью безопасным для детей и животных.
• Возможность проведения автоматической подачи топлива из бункера.
• Продвинутая система управления – установленные таймер и термостат посредством заданной программы позволяют контролировать работу котла, обеспечивая ее непрерывность и стабильность.

Экологическая безопасность

Благодаря особой конструкции пеллетных котлов, экологии вашего помещения ничего не угрожает. В них контур, через который осуществляется подача воздуха для полного сгорания топлива, расположен отдельно от контура, с помощью которого осуществляется обогрев помещения. За счет такой конструкции не происходит «выгорания» кислорода и поэтому вы всегда будете чувствовать себя комфортно. Некоторые пользователи дополнительно осуществляют забор воздуха из котельного помещения, тем самым осушая и проветривая его. Кроме этого, к преимуществам котла на пеллетах относятся следующие факторы:

• энергосберегающий и производящий мало шума вентилятор, способен обеспечить равномерную эффективную циркуляцию теплого воздуха;
• низкий уровень потребления электроэнергии, в пределах 60 Ватт, для работы автоматики и вентилятора;
• маленький объем золы и сажи, по сравнению с твердотопливными котлами на дровах;
• корпус котла не нагревается, поэтому он абсолютно безопасен для животных и маленьких детей;
• осуществление автоматической загрузки топлива из бункера;
• интеллектуальная система управления, таймер и термостат осуществляют контроль и обеспечивают непрерывную работу котла в зависимости от установленной программы.
