Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

экономичность, в плане необходимых материалов;
небольшие временные затраты при монтаже;

Ее недостатками являются:

Отсутствует возможность верхнего подключения;
Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
Теплоотдача не может превышать норму, рассчитанную при установке;

Достоинства этого метода подключения:

возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Водяные радиаторы

Перед тем как установить радиаторы отопления в частном доме, необходимо провести трубы к каждому прибору.

Водяное отопление остается самым выгодным и распространенным типом обогрева жилья в нашей стране. Поэтому водяные батареи являются лидером продаж среди отопительных приборов.

По типу конструкции изделия могут быть трубчатыми, панельными или секционными. Принцип работы у них одинаковый: теплоноситель нагревает корпус изделия, который излучает тепло в помещение и нагревает воздух, контактирующий с его поверхностью.

Трубчатый регистр – дешевое и эффективное решение.

Рассмотрим разновидности и особенности аппаратов на жидком теплоносителе:

Разновидность обогревателя	Особенности
Чугунная батарея	Доступная цена, высокая прочность и надежность, большая масса, низкий КПД и теплоотдача, высокая тепловая инерция. Хорошо подходит для централизованных систем подачи теплоносителя, плохо поддается регулировке температуры и не подходит для систем в автоматическим климат-контролем
Трубчатый регистр	Невысокая стоимость, достаточно высокая эффективность и надежность, большой объем теплоносителя, значительная тепловая инерция. Хорошо подходит для обогрева больших помещений, концертных залов, цехов и торговых комплексов. Частный пример – полотенцесушители в ванных.
Стальная панель	Представляет собой сваренные стальные пластины с нанесенным профилем, который образует каналы для циркуляции жидкости. Отличается сравнительно невысокой мощностью, боится коррозии и гидроударов. За счет небольшой емкости поддается автоматической регулировке температуры
Алюминиевая батарея	Высокая теплопроводность и отличная теплоотдача, высокая эффективность и мощность, малая емкость и быстрая реакция на регулировку. Идеальный вариант для автономных систем отопления, требовательный к качеству теплоносителя, кислотности среды и параметрам давления в системе
Медный конвектор	Максимальная теплопроводность, теплоотдача и КПД, высокая надежность и прочность, отсутствие коррозии и длительный срок службы. Единственный недостаток медной батареи – слишком высокая стоимость, в остальном это наиболее качественный тип приборов
Биметаллический радиатор	Сочетает прочность стали или меди с теплопроводностью и легкостью алюминия. Внутри алюминиевого корпуса запрессован стальной или медный сердечник, в результате изделия отличаются прочностью и высокой теплоотдачей. Наиболее прогрессивный и компромиссный вариант

Чугунная батарея в современном стиле.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.

Угловые батареи отопления

Стальные напольные радиаторы

стальные конвекторы;
трубчатые радиаторы;
регистры.

Стальные конвекторы имеют ту же конструкцию, что и алюминиево-медные, но они при тех же размерах имеют меньшую теплоотдачу.

Трубчатые радиаторы могут иметь самую разную форму, поэтому их часто используют не только для отопления, но и для украшения помещения.

Регистры чаще всего представляют собой простые самодельные конструкции. Изготавливаются они очень просто: несколько толстых труб соединяют перемычками меньшего диаметра. В результате образуется замкнутый контур (подробнее: «Делаем регистры отопления своими руками из гладких и профильных труб «). Регистры могут использоваться и в качестве автономной электрической отопительной системы, если они снабжены ТЭНом и расширительным бачком. У витрин магазинов нередко устанавливают более простую версию стального напольного регистра. В этом случае толстую трубу монтируют на сварные кронштейны по всей длине остекления и прячут в декоративный короб (детальнее: «Декоративные короба для труб отопления, какие бывают они «).

Где могут быть смонтированы встраиваемые в пол радиаторы?

В отличие от настенных, внутрипольные радиаторы являются универсальными. Монтаж может быть осуществлен в любом помещении, не зависимо от его назначения – офисное, жилое, коммерческое и т.д. Могут быть установлены в домах с французскими окнами.

Встроенные батареи в ванной комнатеИсточник batareya.com.ua/

Их можно использовать для организации отопления теплиц, магазинов, картинных галерей, залов, холлов, коридоров, даже в комнатах с особенным искусственно создаваемым микроклиматом – в музеях, домах, где установлены панорамные окна.

Встроенные батареи в детской комнате Источник konvektors.in.ua

Схемы радиаторного отопления

Радиаторное водяное отопление сооружается по следующим схемам:

Однотрубная;
Двухтрубная;
Коллекторно-лучевая;
Комбинированная.

Содержание схемы прежде всего зависит от условия привязки отопительного прибора к трубопроводам системы. В однотрубной системе радиаторы присоединяются к разводке последовательно, друг за другом. В двухтрубной схеме батареи подключены к паре трубопроводов (прямому и обратному) параллельно – такое построение системы считается наиболее оптимальным и обладает целым рядом преимуществ перед однотрубной системой. Коллекторная схема является подвидом двухтрубной – здесь изделия присоединяются к распределительным коллекторам – это позволяет сосредоточить управление группой отопительных приборов в одном месте.

Широкое распространение получила комбинированная (смешанная) схема. Здесь в состав общей системы входят блоки, построенные по классическим (основным) схемам – при этом чаще всего основной целью комбинирования является реализация главных достоинство отдельных схем.

Кроме схем общего построения в системах водяного радиаторного отопления выделяют отдельную группу схем, характеризующих способ обвязки устройства.

Альтернатива напольным отопительным радиаторам

Что касается декоративных напольных радиаторов, то их покупают в основном не только для отопления, но и для подчеркивания интерьера помещения. Рассматривать варианты проектирования теплоснабжения лучше на примере.

Если нужно создать тепловую завесу длинной витрины в торговом зале, а пространство рядом с ней будет использоваться для ведения торговли, то вариантов обустройство системы обогрева остается два (учитывая только водяное отопление):

Внутрипольные конвекторы полностью находятся в толще пола, а на поверхности остается лишь решетка, через которую в них поступает холодный воздух, а наружу выходит теплый. В данном случае монтаж будет сложным, а подводка окажется скрытой, что нежелательно.
Использование фанкойлов (водно-воздушного отопления). Теплообменники со стальным или медным оребрением продуваются вентиляторами, направляющими потоки нагретого воздуха в любую часть помещения. Таким образом, вся площадь прогревается равномерно. Данная отопительная система позволяет освободить пол от любых коммуникаций – они будут находиться вверху, не занимая полезное пространство. При необходимости фанкойлы можно скрыть за подвесной потолочной конструкцией.

Пример напольных радиаторов отопления на видео:

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

Ввернуть прилагающиеся заглушки и пробки.
Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Альтернатива водяному отоплению

Установка котла и монтаж системы водяного отопления в частном доме не всегда целесообразны. Например, при невозможности подключения к газу и высокой цене на твердое топливо, в некоторых регионах проще установить дешевые электрические обогреватели.

Электроэнергия — не дешевый ресурс. но если посчитать все затраты на покупку и установку котельного оборудования и монтаж отопительной системы, окажется, что с помощью электрических обогревателей можно отапливать дом на эти средства в течение нескольких лет. Это подтверждают многочисленные отзывы владельцев дач и домов с периодическим проживанием.

Говоря об электрических радиаторах, обычно имеют ввиду конвекторы или масляные обогреватели. Их использование имеет ряд особенностей.

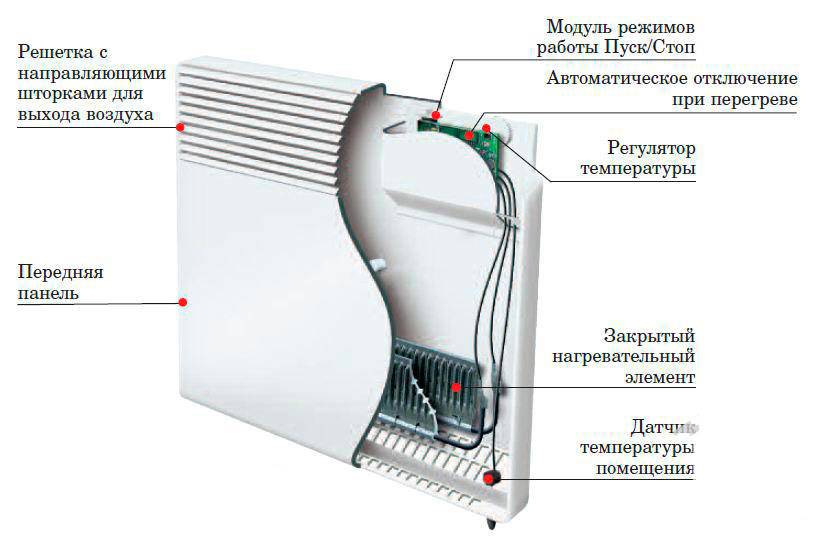

Конвекторы внешне похожи на панельные стальные радиаторы, имеют небольшую толщину и габариты, различную мощность. Их можно повесить на стену или установить на пол, обычно модели укомплектованы ножками и кронштейнами для крепления к вертикальной плоскости. Большинство современных конвекторов оснащены системой автоматического регулирования температуры, а иногда и таймером. Они бесшумны, безопасны, быстро нагревают помещение.

Масляные радиаторы — аналог напольных чугунных батарей, они имеют сборную секционированную конструкцию, изнутри заполнены маслом, обладающим высокой теплоемкостью. Как и конвекторы, они снабжены датчиками и регулятором, а иногда и вентилятором. Масляные радиатор ы быстро нагревают воздух, но использовать их нужно лучше под присмотром: масло обладает повышенной горючестью, и при протечке может привести к пожару.

При установке электрических обогревателей необходимо правильно смонтировать электропроводку. Обогреватели большой мощности требуют подключения кабелем соответствующего сечения к отдельному автомату.

Видео: требования к системам отопления частного дома

Выбор радиаторов для частного дома — ответственный шаг, от которого зависит работоспособность системы в целом. Допускается сочетать разные типы радиаторов, учитывая особенности использования конкретных моделей, и отопление дома будет эффективным и безопасным.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
Простота монтажа за счет идущего с каждой батареей комплекта креплений.
Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

2 Конструкционные особенности

На этапе проведения расчетов не совсем просто оценить все нюансы, которые имеют прямое воздействие на объемы требуемого тепла для каждой части комнаты. И если устройство батареи отопления секционное, это позволит менять интенсивность прогрева путем уменьшения или увеличения количества секций.

В конструкции отопительного радиатора предусмотрено межосевое расстояние, указывающие на величину отрезка между центрами труб

Важно обращать внимание на такую характеристику еще на этапе выбора оборудования или при замене проложенной трубной разводки. Если новый радиатор отопления обладает другим показателем межосевого расстояния, придется менять его, т. к

он не соответствует трубной разводке

к. он не соответствует трубной разводке.

При покупке радиатора также важно обращать внимание на диаметр труб. Если он слишком маленький, отопительные приборы засорятся всевозможным мусором, который содержится в теплоносителе

Не секрет, что даже в очищенной воде могут иметься различные примеси, включая песок, ржавчину и окалину. Со временем такие вещества начинают оседать на стенах труб, снижая эффективность работы системы или полностью выводя ее из строя.

Выбор радиатора

При выборе радиатора основное, на что требуется обратить внимание – это:

материал изготовления;
тепловая мощность.

Материалы. По мнению специалистов, для жильцов многоквартирных домов лучшим вариантом являются биметаллические радиаторы. Благодаря прочности такого отопительного прибора можно избежать проблем, возникающих в случае перепада давления в теплосети.

Если дом частный и в нем обустроена автономная отопительная система, владелец недвижимости может полностью контролировать функционирование оборудования, поэтому отличным вариантом будут недорогие по стоимости и внешне привлекательные алюминиевые радиаторы.

Когда эстетическая составляющая для помещения неважна, обычно предпочтение отдается самодельным регистрам. Неплохим и недорогим вариантом являются стальные конвекторы.

Тепловая мощность прибора. Комфорт в доме или квартире может обеспечить только наличие определенного количества радиаторов, суммовая мощность которых гарантирует эффективный обогрев. Наиболее простой расчет данного параметра рассчитывают по формуле: на кубометр объема требуется 40 ватт тепловой энергии.

Но в результате получается только базовое значение, для которого применяют поправочные коэффициенты:

для южных регионов – это 0,7 – 0,9;
для северных территорий страны – 1,3-2,0;
для частных домов поправка равна – 1,5;
торцевая квартира или комната в зависимости от материала изготовления и толщины стен требует применить коэффициент – 1,2 – 1,3.

При наличии окон к расчетной тепловой мощности добавляют по 100 ватт на каждый оконный проем и по 200 ватт на дверь, выходящую на улицу. Таким образом, комната с одним окном (размером 4х5х3 метра) в частном доме Якутска нуждается в тепловой мощности, равной:

(4х5х3х40+100)х1,5х2 = 7200 ватт.

Зная потребность в тепле, можно высчитать необходимое количество секций радиатора. Мощность одного элемента всегда указывается в технической сопроводительной документации, прилагаемой к продукции производителем. В среднем данная величина для алюминиевой секции составляет 200 ватт, для биметаллического изделия – 180 ватт, а для чугунной секции -160 ватт (подробнее: “Какая тепловая мощность чугунных радиаторов отопления”). Так для помещения в Якутске потребуется 7200:200 = 36 секций, которые делят на несколько радиаторов.

Как выбрать напольный радиатор отопления

Здесь вы узнаете:

Отопление зданий с панорамным остеклением или панорамными окнами требует специальных решений. Один из вариантов – использование напольных радиаторов, обеспечивающих прогрев помещений, а также препятствующих проникновению холода и обледенению стекол. Такой прием нельзя назвать распространенным, но во многих случаях он является единственно приемлемым (если не считать возможности применения тепловых завес). Чтобы выбрать оптимальный радиатор для отопления дома или офиса, ознакомьтесь с особенностями данных устройств, их характеристиками, плюсами и минусами.

Итак, чем же отличаются эти изделия от привычных радиаторов, устанавливаемых под подоконники и вблизи стен?

Радиаторы, встраиваемые в пол

О присутствии напольных обогревательных устройств встроенных в пол говорит только декоративная решетка на полу.

Напольные радиаторы отопления, встраиваемые в пол, обеспечивают еще более скрытую прокладку отопительной системы. По их названию понятно, что они монтируются прямо в полах, а выход тепла обеспечивается через декоративную решетку, установленную заподлицо с напольным покрытием. Такие приборы могут устанавливаться прямо в дверных проемах и не мешают проходу.

Достоинство радиаторов, встраиваемых в пол, – их полная невидимость: сверху заметна только декоративная решетка. Благодаря этому они нередко используются в помещениях с эксклюзивным дизайном, где недопустимо наличие лишних и мешающих элементов. А главный недостаток заключается в том, что такие устройства укладываются в специальные ниши, из-за чего их установку лучше всего предусмотреть еще на этапе постройки здания. Установка встраиваемых в пол радиаторов в уже построенных и отделанных зданиях выливается в большую проблему.

Встраиваемые в пол радиаторы – не совсем стандартное решение, поэтому стоимость их может оказаться высокой. Будьте готовы к большим расходам.

6 Общие вопросы

Выбрать качественную отопительную систему для частного дома довольно сложно. Из-за высокого разнообразия моделей, форм исполнения и обширного ценового сегмента, неопытному покупателю бывает проблематично определиться с выбором. Если знать об основных критериях и руководствоваться рекомендациями, будущая покупка будет успешной и оправдает себя.

В техническом плане радиаторы имеют несколько рабочих свойств. В их числе:

материал изготовления;
форма исполнения;
рабочие свойства.

Еще несколько лет назад единственным вариантом радиаторов являлись чугунные устройства, работающие на водяном теплоносителе. Такая продукция изготовлялась на отечественных предприятиях. Вариант реберной конструкции был придуман инженером Францом Сангали. Именно он запатентовал название «батарея»

Конвекторы систем водяного отопления

Конвекторы отопления состоят из теплообменника, заключенного в декоративно-защитный кожух. На трубу теплообменника, выполненную из стали или меди, нанесено качественное оребрение (обычно из алюминия).

Конвектор водяного отопления

Теплоотдача конвектора на 90% состоит из конвективной составляющей. Холодный воздух через отверстия попадает в прибор, где нагревается и покидает его через решетку. Циркуляция воздуха в некоторых моделях оптимизируется встроенными вентиляторами.

По способу установки конвекторы делят на 3 вида:

Настенные;
Напольные;
Встроенные – внутрипольные и плинтусные.

Преимуществами водяных конвекторов отопления является отсутствие горячей поверхности, повышенные значения рабочего давления и температуры, современный внешний вид, возможность скрытой установки. Применяются конвекторы чаще всего в автономных системах, так как трубки теплообменника имеют небольшой диаметр и высокое гидравлическое сопротивление.

К недостаткам конвекторов можно отнести возникновение движения пыли, повышенную стоимость по сравнению с радиаторами.

Радиаторы из алюминия и стали

Современные технологии привели к тому, что были созданы новые типы радиаторов водяного отопления. Те обе проблемы, которые были присущи батареям из алюминия, были успешно решены за счет биметаллических приборов. Авторы идеи внутри алюминиевой оболочки, обладающей повышенной теплопроводностью, со значительной площадью оребрения, поместили сердечник, изготовленный из стойкой к коррозии стали.

Был получен следующий результат:

теплопроводность одной секции биметаллического прибора только немного уступает алюминиевому радиатору цельной конструкции;
отсутствуют электрохимические процессы, поскольку алюминий в них не контактирует с теплоносителем;
батареи отличаются устойчивостью к высокому давлению, которое может достигать 25 атмосфер.

Среди недостатков можно назвать высокую стоимость одной секции, поэтому они доступны для небольшого числа потребителей.

5 Правила выбора

Независимо от материала изготовления, принцип и устройство батареи выглядят практически одинаково. Единственные отличия касаются сфер применения, поэтому, чтобы выбор конструкции оправдал себя и был успешным, необходимо учесть такие факторы:

1. Какой объем жидкости будет передаваться по трубам. Если он слишком большой, а циркуляция осуществляется естественным образом, желательно отдать предпочтение чугунным разработкам.
2. Какой способ циркуляции и какая схема используется. Если речь идет о принудительном передвижении теплоносителя и замкнутом подключении с невысоким давлением, лучше использовать доступные изделия из алюминия.
3. Стальные трубы актуальны для схем с двухконтурным котлом или с высоким рабочим давлением.
4. Модели вакуумного типа являются лучшим решением для быстрого нагрева поверхности радиаторов и достижения лучшей экономичности.

Также при выборе будущей обогревательной системы необходимо обращать внимание на все мелочи, даже самые незначительные. Очень хорошо, если в агрегате имеется терморегулятор, который будет реагировать на изменение температурного режима и запускать работу котла после снижения температуры

Особенности монтажа высоких радиаторов

Подсоединение батарей любого формата имеет много общего, независимо от типа модели. Подключение к отопительному стояку производится разными способами:

диагональное (самое эффективное);
боковое (стандарт);
нижнее подключение.

Среди стальных элементов наиболее безопасными считаются трубчатые системы.

Вертикальные панели обычно подсоединяются снизу, но, если возможно, лучше переварить трубы, чтобы сделать диагональную подачу теплоносителя. Она обеспечит наиболее эффективное заполнение батареи теплой водой перед выходом в обратку.

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены.

При нижнем подключении все рекомендации остаются такими же, как у горизонтальных чугунных «гармошек». Но у вертикальных моделей есть одна особенность – давления воды в системе должно хватать для полноценного заполнения отопительного оборудования.
