Как сделать мини печь на отработке – устройство, варианты конструкции

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

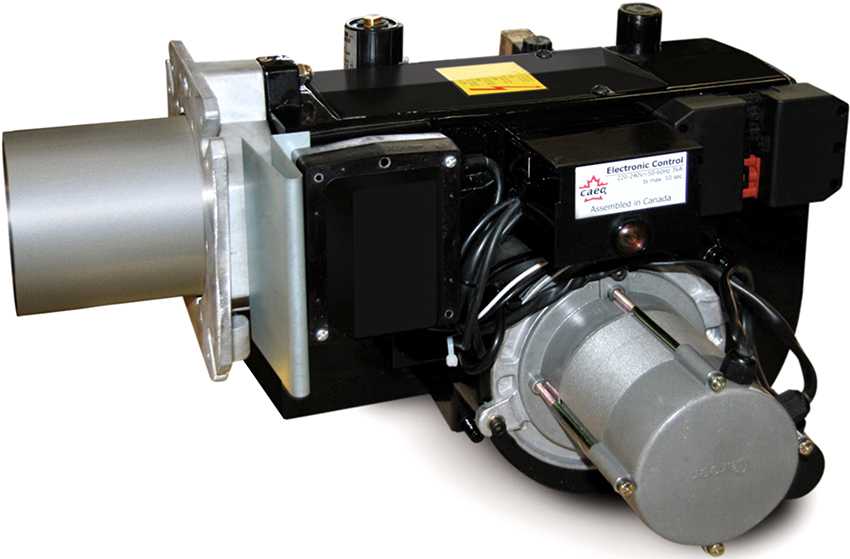

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

Котлы на отработке российского производства «Геккон»

Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

Горелка или печь?

Самодельная капельная печь на отработке

Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках, позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как сделать самодельную печь на отработанном масле

Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Печь на отработке

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.

Эксплуатационные и технические характеристики самодельной печи на отработке.

Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).

#8211 минимальная высота дымохода 4 м (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.

#8211 диаметр дымохода 102 мм

#8211 габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм

#8211 масса печи 28 кг.

При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час кпд 75% температура печи #8211 800-900 градусов, а на выходе из печи #8211 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи.

1. Самое главное достоинство такой печи на масле #8211 это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают #8211 летом в автомастерской копят масло, а зимой топят им гаражи.

2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.

Как сделать печь на отработке с наддувом своими руками

Возьмите один цилиндр такого размера, чтобы в него вмещалось около 10 литров жидкости. В него залейте масло, заполнив объем процентов на семьдесят. Лучше всего именно нижний цилиндр сделать большего размера, чтобы для обогрева обходиться одной заправкой масла. К цилиндру приделайте ножки, чтобы пол под печкой не нагревался и не повредился. В цилиндр вставьте заслонку, с помощью которой можно регулировать количество тепла. Если заслонку полностью задвинуть, тепла будет меньше, отодвинуть на всю – тогда тепла окажется много. Далее к цилиндру прикрепите трубу и на нее верхний цилиндр. В трубе проделайте отверстия размером чуть больше сантиметра, они должны быть друг от друга на расстоянии около 6 см.

Печь с наддувом представляет собой высокий цилиндр, внутри которого располагается труба с отверстиями. С нижней части конструкции делают дверцу, чтобы можно было разжигать и топить. Чтобы подавать воздух в цилиндр, делают отверстия. Масло добавляется по мере надобности, это можно делать с помощью насоса. В масло добавляют немного бензина, через несколько минут он прогорит. Масло поджигается и выделяет пары, контактируя с кислородом, получается мощное пламя. От такого пламени цилиндр становится настолько горячим, что его поверхность становится красной. Чтобы обогреть помещение, возле печки ставят вентилятор, который разгоняет тепло по всему помещению.

Печь из газового баллона хороша тем, что он имеет толстые стенки и поэтому проработает очень долго. Отопить сможет большую квадратуру. Для изготовления печки возьмите толстостенный баллон, вкопайте его в землю, с помощью болгарки срежьте верхнюю часть, а затем и нижнюю, к которой приделайте ножки. В отверстие в верхней части баллона вставьте трубу, из которой будет отводиться дым. В ней сделайте много отверстий диаметром по несколько миллиметров. Теперь нужно сконструировать дымоход. Для этого возьмите трубу длиной не менее двух метров. Приварите ее к первой трубе.

Имейте в виду, что когда вы имеете дело с топливом, то будьте предельно внимательны и осторожны. Такая печь должна располагаться вдали от объектов, которые легко воспламеняются, и подальше от сквозняков. При покупке масла следите, чтобы оно было хорошо очищенным, так как засорения быстро отложатся на стенках и не дадут большого количества тепла. Примерный расход масла – литр в час, если температура помещения 15 °С. Конструирование такой печи займет у вас время и силы. Однако такая печь будет обогревать большой гараж или дачу в зимний период, когда там постоянно никто не живет, а экономность такого обогрева говорит сама за себя.

Чтобы лучше понять ход работ, как сделать печь на отработке с наддувом своими руками, есть разнообразные чертежи, видео, где рассказано подробно об используемых материалах, инструментах и самом ходе работ.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

  1. Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
  2. Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

Двухкамерная чудо печка

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

  1. Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
  2. Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
  3. Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью — повысить эффективность отопителя и получить больше тепла.

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Вариант чертежа

Для более наглядного представления о конструкции печи рассмотрим схему ее сборки.

Нижний резервуар – составной, что важно для обслуживания устройства, заливки топлива и розжига печи. Приведенный чертеж не является единственно возможной конструкцией

Существуют различные варианты, но наиболее распространенный и удачный – именно таков. Общий вид изделия получится таким

Приведенный чертеж не является единственно возможной конструкцией. Существуют различные варианты, но наиболее распространенный и удачный – именно таков. Общий вид изделия получится таким.

Конструкция не обязательно должна состоять из круглых резервуаров, часто собирают прямоугольные емкости. Это значительно облегчает изготовление, остается меньше отходов, плотность крышек при самостоятельном изготовлении получается намного выше. Указанные размеры также не являются догмой, возможны изменения.

Подача сжатого воздуха для утилизации отработанного масла

Сжатый воздух требуется для подготовки масляной смеси к сжиганию путем ее распыления. Эта транспортировка направлена в форсунку, что осуществляется под давлением. Вследствие подачи через отдельный канал кислород обеспечивает процесс горения в любом устройстве, включая горелку Бабингтона на отработанном масле своими руками. Хотя изначально аппарат был запатентован как работающий на дизельном топливе, его приспособили и под техническое масло.

Для успешной подачи воздуха требуется мини-компрессор, встроенный в готовые приспособления на жидком топливе. Он может транспортироваться и другими способами, например, по принципу пневматики. При отсутствии сжатого воздуха форсунка может работать некорректно.

Сжатый воздух в горелке необходим для подготовки масла к сжиганию.На заметку! Рабочее давление помогает отслеживать небольшой манометр, благодаря чему сохраняются параметры, необходимые для полноценной эксплуатации всего аппарата.

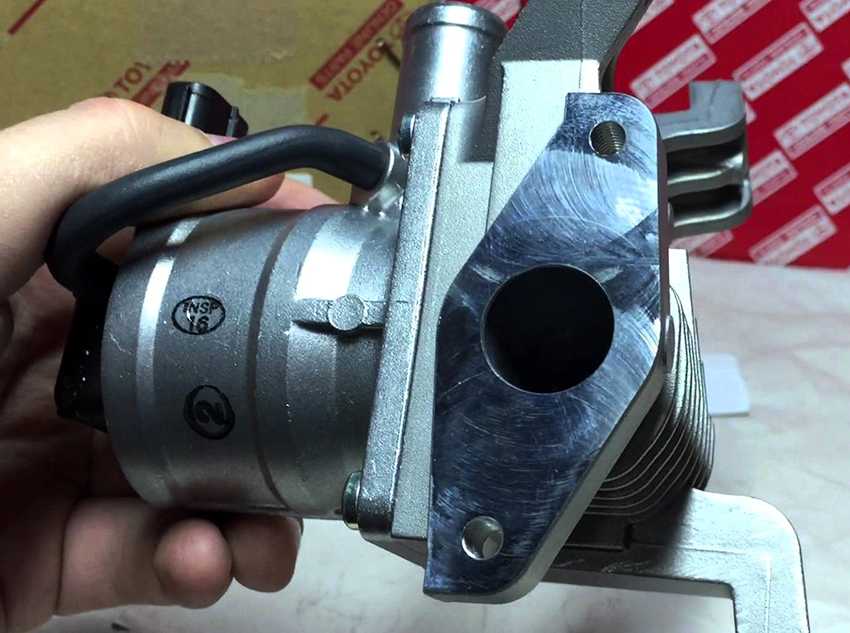

Регулирование воздушного потока обеспечивает специальный соленоидный клапан на корпусе. В дорогостоящем оборудовании также предусмотрены воздушные фильтры для очистки воздуха. Они будут полезны в запыленных мини-цехах, котельных или других помещениях, где забираемый для процесса горения воздух имеет много примесей. Для работы форсунки для горелки на отработанном масле своими руками нужна регулируемая вторичная подача воздуха. За синхронную работу всех узлов отвечают такие детали горелки:

  • форсунка (сопло);
  • топливный отсек;
  • нагревательный бак;
  • клапан подачи воздуха;
  • регулятор подачи масла;
  • манометр для проверки давления (его может и не быть);
  • нагнетающее устройство (вентилятор).

В готовых аппаратах поджигание обеспечивают электроды. Подача сжатого воздуха осуществляется по воздушному каналу, оттуда он попадает в форсунку. Туда же после подогрева идет и отработанное масло. Если форсунка чистая, она производит качественное поджигание топлива, предполагающее появление ровного непрерывного пламени.

    Каждая горелка на отработке должна быть оснащена клапаном подачи воздуха.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого испопCзовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место.На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец – охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно – сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

  • зона горения паров кипящего масла;
  • зона высокотемпературного горения продуктов пиролиза;
  • камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности – лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Инструкция по изготовлению

Печь длительного горения с водяным контуром своими руками делается поэтапно.

  1. Собирается нижний резервуар.
  2. Изготавливается крышка, плотно садящаяся на него. Подсос воздуха крайне нежелателен, так как с ним в емкость может попадать водный пар, поэтому подгонка крышки необходима очень точная.
  3. На крышке делается отверстие с заглушкой. Его диаметр может составлять 30–60 мм, заглушка на 5–10 мм больше.
  4. Изготавливается отверстие под камеру сгорания. Оно должно соответствовать внутреннему диаметру трубы, использованной для этой цели (90 мм).
  5. Камера сгорания размечается, просверливаются отверстия для поступления воздуха. Их количество для длины камеры 360 мм составляет 48 шт. Располагаются в шахматном порядке с максимальной равномерностью, чтобы обеспечить стабильный режим окисления паров масла.
  6. Камера приваривается к крышке нижнего резервуара.
  7. На верхний торец камеры приваривается днище со стенками верхнего резервуара с отверстием под нее. Диаметр отверстия аналогичен изготовленному в крышке нижней емкости.
  8. Изготавливается крышка верхнего резервуара с патрубком для присоединения дымовой трубы.
  9. Вся конструкция устанавливается, собирается, подключается к дымоходу и испытывается на работоспособность.

Устройство печи на отработке

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Методика выполнения работ

Когда собирается теплопушка на отработке собственными руками, в корпусе необходимо прикрепить:

  • вентилятор с электромотором;
  • насос с распылительным устройством;
  • топку с вертикальным отводом.

На другом шаге ставится топливный насос, в то время как из бака нужно вывести трубу, через какую отработка будет подаваться на топливный фильтр, а после – на распылительное устройство. Верхний корпус торцов нужно закрыть сетками. О том, чтобы вентилятор питался от сети, стоит подумать отдельно.

Если доступа к сети нет, тогда можно применить аккумулятор.

Необходимо помнить про то, что рукодельная теплопушка на отработке — это источник очень высокой опасности, поэтому необходимо держаться правил техники безопасности. Если даже отдалиться от корпуса на метр, то там горячий поток воздуха как правило имеет температуру в 300 °С.

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

  • это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
  • сооружение печи обходится недорого (её можно собрать из металлолома);
  • очень быстро прогревает помещение при любых морозах;
  • компактная конструкция;
  • можно приспособить для подогрева и приготовления пищи;
  • позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

  • требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
  • работает «громко», при активном горении топлива издаёт гул;
  • нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
  • печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

  1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
  2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

  1. Сталь.
  2. Чугун.
  3. Железо.
  4. Латунь.
  5. Алюминий.
  6. Медь.
МатериалТеплопроводность, Вт/м*oСТеплоёмкость, Дж/кг*oСТемпература плавления, oС
медь382–3904001085
алюминий232–236920660
латунь97–117400900
железо744601539
чугун62,85001200
сталь475401500
вода0,64200
кирпич строительный0,2–0,78801000–1100
пенопласт0,036–0,050150–200
воздух0,0251100

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход

Для ограничения потерь тепла также очень важно добиться полного сгорания топлива

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

ДостоинстваНедостатки
  • высокая скорость нагрева помещения;
  • возможность приготовления горячей воды в теплообменнике;
  • утилизация топливных отходов. В этой печке можно сжигать всё;
  • простота изготовления и ремонта.
  • высокая температура вокруг печки, вызывающая возгорание материалов на полу и стенах. Буржуйке нужна защита экранами;
  • высокая температура внутри котла, которая приводит к выгоранию металла внутри конструкции (на верхней поверхности, в колосниках, задней поверхности печи и дымоходе);
  • увеличенная скорость горения внутри котла, из-за которой топливо сгорает не полностью;
  • большой расход топлива;
  • высокая степень пересушивания воздуха;
  • образование минеральных отложений на стенках рекуператора с проточной водой;
  • необходимость следить за температурой в помещении. Замёрзнув, вода в аппарате разрушит трубы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
