Как выполняется обвязка газового котла для отопления частного дома – пошаговое руководство

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

  • индикатор фазы;
  • кусачки;
  • стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

  • медные провода с сечением, соответствующим потребляемому насосом току;
  • клеммы типа WAGO или самоизолирующие зажимы;
  • диэлектрическая клейкая лента;
  • короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

  1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
  2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
  3. Трехходовой вентиль с термоголовкой.
  4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

  1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
  2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
  3. Разгонного коллектора не делают.
  4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
  5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
  6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

  • ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
  • змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Примеры котлов, работающих с водонагревателями напрямую

Buderus U-072/Bosch Gaz A6000

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

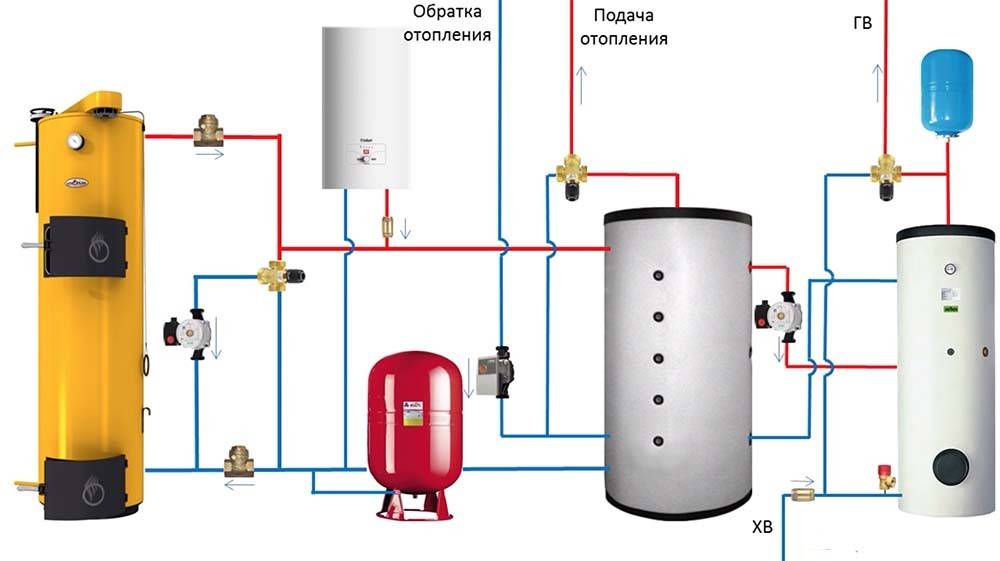

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).


Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.


Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

  • Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
  • Давление. Допустимые пределы: 1 -2,5 кгс/см2.

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

  • Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
  • При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
  • Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
  • Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности подключения

Автономное отопление можно реализовывать с помощью:

  1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
  2. Энергонезависимого настенного или любого напольного оборудования.
  3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
  4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
  5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
  6. Двухконтурного котла, обеспечивающего отопление и ГВС. Таким способом подключается двухконтурный газовый котел с бойлером, который достаточно популярен.
  7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.

Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Схема подключения с бойлером

Рассмотрим еще одну схему обвязки твердотопливного котла, в которой кроме теплоаккумулятора есть бойлер. Не будем переделывать котловую часть, оставим ее без изменений. Аналогично предыдущей схеме подключим всю систему отопления. Новым будет только бойлер косвенного нагрева, добавленный в спланированный контур. Внутри выбранной нами модели находится змеевик, через который проходит нагретый теплоноситель. Благодаря этому вода нагревается напрямую и перекачивается с помощью специального насоса. По опыту ранее применявшихся схем рекомендую выводы, подсоединенные к бойлеру, использовать подальше от тех, которые подсоединены к самому котлу и радиаторам отопления.

На выводе подготовленной горячей воды из бойлера необходимо установить еще один расширительный бак. После этого на вводе в систему холодной воды врезаем лепестковый предохранительный клапан. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Трубы не будут слишком горячими — бойлер автоматически контролирует температуру теплоносителя внутри себя.

Может оказаться полезным поставить дополнительный смеситель на выходе, так как в бойлере периодически требуется делать профилактическую дезинфекцию внутреннй полости высокой температурой. При нагреве системы появляется вероятность ошпариться паром, если в этот момент кто-то откроет горячую воду. Помимо этого, смеситель позволит оставлять в бойлере увеличенный запас горячей воды. Для этого электрокотел должен быть подключен к бойлеру, но контур будет строиться напрямую по другой схеме.

Линия рециркуляции в бойлере подключается через специальный дополнительный выход. Подсоединяем в контур арматуру согласно рассмотренной выше схеме

Обратите внимание — в приведенных схемах подробно разобрана только гидравлическая часть, без монтажа изоляции

Читайте так же:

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру. Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме :

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем :

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Автоматика и арматура

Автоматика котла может быть автономной и энергозависимой (виды автоматики для газовых котлов отопления). Во втором случае потребуется подвести к приборам электрический кабель.

Группа безопасности агрегата включает в себя:

  • манометр;
  • термометр;
  • аварийный термостат, предохранитель;
  • переключатель мощности.

Необходимый элемент отопительного трубопровода – воздушный клапан. Его устанавливают на каждый радиатор, а в системе теплого пола – на подающую гребенку распределительного коллектора (как подключить газовый котел к системе отопления).

В простых коротких контурах можно использовать ручные краны Маевского, в сложных и длинных – автоматические воздухоотводчики.

  Неисправности газовой колонки Нева

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от «О»-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой «теплый пол».

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
