Термопара для газового котла: виды, особенности и принцип работы

Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.

Термопара для газового котла

Принцип работы термопары

Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.

Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.

Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека

Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.

Принцип работы термопары газового котла

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Из благородных металлов

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.

Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.

Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз

В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

В случае подтверждения неисправности термопары, заменить её можно своими руками.

Ремонт термопары своими руками

Чтобы устранить неполадку своими руками необходимо:

• прижимную гайку открутить гаечным ключом и и достать ее конец;
• шнуровкой-нулевкой очистить от загрязнений;
• произвести проверку термопары мультиметром;
• убедиться, что все показатели соответствуют нормам;
• собрать термопару обратно и запустить котел.

Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

• сопротивление;
• величину напряжения (переменного и постоянного);
• силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

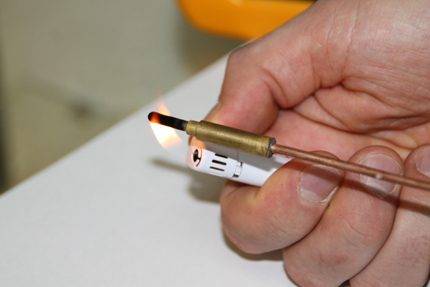

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Среди достоинств термопар:

• простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
• дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
• длительный срок эксплуатации;
• высокая эффективность контроля температуры пламени;
• быстрое перекрытие газа;
• простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов:

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Преимущества термопары для котла

Термопара присутствует во всех газовых нагревательных оборудованиях. Она есть и в колонках и в котлах. При этом, раньше данный элемент в котлах не использовался и они вполне обходились без него. Почему сейчас без этого элемента не обходится ни один газовый котел?

Свою популярность термопара получила благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства, производители смогли обеспечить безопасный и качественный электророзжииг.

Преимущества использования термопары:

• Несмотря на то, что термо пара является датчиком контроля пламени, она может одновременно являться и тестером температуры;
• Этот элемент газового котла устроен очень просто, в нем нет дополнительных деталей и сложной аппаратуры, такое устройство делает термопару дешевой;
• Данная деталь может выдержать широкий диапазон изменяемых температур;
• Точность термопары находится на высоте, именно поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и колонки;
• Ремонт и установка термопары настолько просты, что с ними справиться даже простой обыватель.

Несмотря на то, что у термопары масса достоинств, она имеет свои недостатки. Во-первых, связь между температурой нагрева и ростом потенциала не линейная, то есть электрический потенциал не возрастает при росте температуры. Во-вторых, предел роста потенциала достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур, прибор требует качественной калибровки.

Также достоинство термопары – простота и надежность, одновременно является и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а это иногда случается, ее ремонт будет невозможен. В этом случае термопару придется попросту заменить. Кроме того, газовый котел без этого элемента работать не будет. Однако цена термопары вполне приемлема, а ее монтаж достаточно прост.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

• наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
• отсутствие прогара данного наконечника (в этом случае только полная замена);
• жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
• исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Разновидности

Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.

Специализированные компании производят термопару трёх видов:

1. Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
2. Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.

3. Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.

   Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.

   Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.

Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:

• сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
• такие модели ничем не лучше, чем типы К, Е или J.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

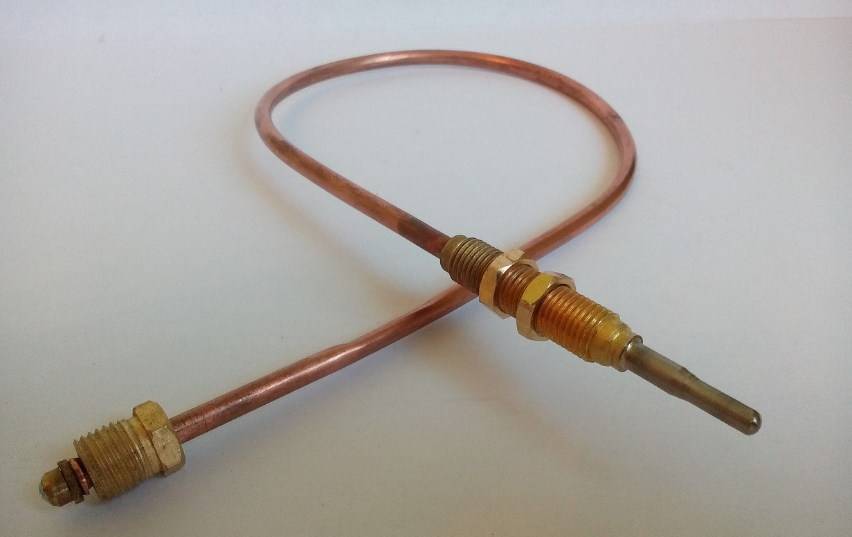

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)	Материалы проводников спая	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 – 1 300
L	хромель-копель	ТХК	-200 – 850
J	железо-константан	ТЖК	-100 – 1 200
N	нихросил-нисил	ТНН	-200 – 1 300
T	медь-константан	ТМКн	-200 – 400
E	хромель-константан	ТХКн	0 – 600
S	платинородий-платина	ТПП10	0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Зачем нужна термопара в газовом котле, как работает

Подключенная к пропускному клапану термопара для газового котла, встречается в каждой модели отопительного оборудования на газе. Основной функцией термопары, является измерение высоких температур, а также обеспечение безопасности, предотвращение утечки газа при затухании огня.

Для чего нужна термопара в котле отопления на газе

Использование газовой горелки, таит в себе опасность, если по какой-либо причине, произойдет затухание огня, газ начнет поступать в помещение. При определенных обстоятельствах, данная ситуация становится причиной взрыва или отравления жильцов.

Как устроена и работает термопара

Принцип работы термопары газового котла основан на физическом явлении, получившем название – эффект Зеебека. Было замечено, что при нагревании, два металла с разной плотностью и теплотехническими характеристиками, соединенными между собой спайкой, вырабатывают электрическое напряжение.

При нагревании металлов, вырабатывается электричество. Термопара должна выдавать напряжение 40-50 мВ.

В классических устройствах, напряжение, достаточное для открытия клапана, находится в пределах 40-50 мВ, в современной чувствительной автоматике установлена арматура, способная работать, уже при 20 мВ.

Регулировка термопары возможна не во всех моделях. Изменения рабочих режимов, достигается благодаря увеличению или сокращению расстояния до горелки металлического стержня, соприкасающегося с пламенем. Настройки выполняются с помощью зажимной гайки.

Как проверить исправность термопары в котле

Определить неисправность термопары достаточно просто. Пропускной клапан имеет зажимной шток, регулирующий поступление газа. При розжиге котла, электромагнитный клапан открывается вручную. На него нажимают, на горелку поступает газ, который поджигают посредством пьезоэлемента или вручную. После 10-30 сек, механический клапан отпускают. В этот момент, шток блокируется посредством вырабатывающегося статического электричества. Газ продолжает поступать.

Сколько стоит термопара для газового отопительного котла

Стоимость термопары для бытовых газовых котлов, зависит от модели используемого оборудования. Отечественные датчики, обойдутся в пределах 250- 400 руб. Зарубежная продукция, именитых производителей Bosh, Buderus, Viessmann, будет стоить, начиная от 1200 руб. и выше.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Выводы

Если вы приняли решение производить отопление вашего жилища с помощью газового котла, помните, что термопара — ключевой элемент безопасной работы агрегата. Устройство термопары достаточно простое и понятное. Цена более чем приемлема, а разъемы подключения стандартные. Поэтому если вам нужно заменить температурный датчик в случае поломки, проблем не возникнет. Единственное, что следует учесть — это тип и технические характеристики устройства.

Несмотря на то, что конструкция термоэлектрического элемента очень простая, она является одной из самых важных деталей современного газового оборудования. Выступая в роли датчика температуры, обеспечивая газ-контроль и наличие пламени, термопара — идеальный элемент защиты вашей безопасности в отапливаемом с помощью газового котла доме. В любой нештатной ситуации термодатчик и отсекающий клапан сработают таким образом, что подача газа прекратится.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
