Выбор труб для теплого пола

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

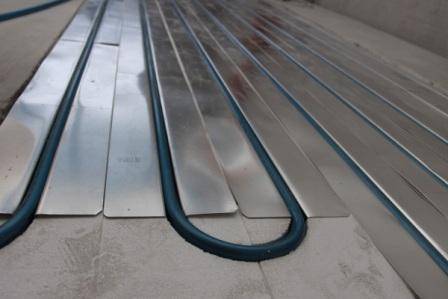

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан

Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Частые вопросы

Что проще, сборка металлических или полимерных труб?

Проще работать с полимерными трубами. Если используются прямые медные или нержавеющие трубки, придется использовать большое количество фитингов, что значительно повышает трудоемкость и увеличивает количество возможных точек протечки. Однако, потраченные труды не напрасны — если монтаж выполнен качественно, о состоянии системы можно больше не беспокоиться.

Надо ли учитывать тепловое расширение материала труб при расчете длины петель?

Как правило, этот момент уже учтен в процессе расчетов. Однако, можно дополнительно дать немного запаса длины при монтаже от коллектора до входа в стяжку (или под листовое покрытие).

Можно ли для разных помещений использовать трубы из разных материалов?

В принципе, можно. Однако, у всех петель возникнут разные показатели по гидравлическому сопротивлению и допустимым нагрузкам. Если питание производится из единого источника, понадобится монтаж собственной коллекторной группы для каждого вида труб. Эти моменты надо учесть при настройке режима эксплуатации.

Какой диаметр труб надо учитывать при выборе, наружный или внутренний?

В формулах для расчета диаметра труб производится поиск внутреннего диаметра. Некоторые трубы (например, металлопластиковые) имеют большую толщину стенок, что дает большую погрешность при использовании наружного размера. Кроме того, производительность определяет именно внутренний диаметр. Поэтому, правильнее руководствоваться внутренним диаметром — он актуален независимо от материала.

Влияет ли количество фитингов на режим циркуляции теплоносителя?

Большое количество резких поворотов увеличивает гидравлическое сопротивление теплоносителя. Это означает, что для металлических труб, которые собраны на паяных фитингах, нужен более мощный циркуляционный насос.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

  • отличается малым весом, что облегчает процесс монтажа и транспортировки;
  • гасит незначительные колебания давления  в системе;
  • способен восстановить форму после снятия напряжения;
  • не коррозирует;
  • прочен;
  • морозостоек;
  • доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Что за требования надо учитывать

В теории, чтобы транспортировать незначительно нагретый теплоноситель, подходят магистрали из любых материалов. Его можно даже сделать из разных отрезков

Но если течи способны привести к затратным ремонтным работам, важно выбрать надежный трубопровод. Проще всего использовать изделия, что предназначаются именно для водяных контуров

Перечислим основные качества, которыми обязаны обладать трубы для теплых полов.

Термостойкость

Стойкость к повышенным температурам нужна, хоть температура по контуру не повышается больше 35 градусов. При этом ее значение в обратных трубах на 5–10 градусов выше, чем в проточных.

Для отопительных систем применяют изделия, которые выдерживают нагревание до 90 градусов и более. Такая термостойкость необходима, поскольку воздействие тепла – длительное и непрерывное. Структура труб, не предназначенных для этого, кристаллизируется и разрушается, если их постоянно греть лишь до 30-40 градусов.

Механическая прочность

Трубы обязаны быть высокопрочными, чтобы сдерживать:

  • давление теплоносителя;
  • массу стяжки;
  • деформационные изменения при нагрузке;
  • агрессивное воздействие влаги.

Обычно показатели давления в трубах отопления не превышают двух атмосфер, но трубопровод обязан держать не менее шести атмосфер.

Химическая инертность

Чтобы служить долго, трубопровод должен быть химически инертным, то есть стойким к коррозийным воздействиям кислорода, электрохимическим влияниям, агрессивным составляющим теплоносителя.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

  1. металлопластиковая труба: 65 руб\п. метр;
  2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
  3. гофрированная нержавеющая труба: 178 руб\ п. метр;
  4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

  • PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
  • PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
  • PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
  • PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

  • полиэтилена;
  • полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

  • трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
  • трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

  • PE-Xa. Для производства применяются пероксиды;
  • PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
  • PE-Xc. Сшивка молекул производится при содействии электронов;
  • PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

  • более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
  • отсутствие каких-либо шумов;
  • увеличенный период использования;
  • возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

  1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
  2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
  3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
  4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

  • относительная долговечность. Срок службы труб достигает 25 лет;
  • невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
  • высокая устойчивость к воздействию химических веществ, содержащихся в воде;
  • прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

  • низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
  • трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
  • высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Виды труб для обогрева и их особенности

Трубы из сшитого полиэтилена PEX

Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:

  1. Эксплуатационный срок 50 лет;
  2. PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
  3. Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
  4. Хорошее соотношение цена-качество, стоят они недорого.

Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.

К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.

Полипропиленовые трубы

Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.

К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.

Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.

Медные трубы

Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.

Среди других преимуществ труб из меди можно также отметить:

  1. прочность;
  2. простота в обработке и укладке материала;
  3. надежность и простота соединения труб между собой;
  4. высокий уровень теплопроводности;
  5. непроницаемость;
  6. гибкость;
  7. экологическая безопасность;
  8. а также значительная длина, которая позволяет укладывать трубы без швов.

Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.

Металлопластиковые трубы

Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.

Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.

К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.

Гофрированные трубы из нержавеющей стали

Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.

Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.

Какой системе специалисты отдают свое предпочтение

Мы выяснили, какие бывают системы водяного теплого пола, теперь осталось определить, какой все же лучше установить именно в вашем доме?

Блок управления – сердце и мозг капиллярной системы электро-водяного пола

Сегодня большое распространение получили щитовые или деревянные дома. Разумеется, что о возможности залива бетонной стяжки в таком доме не может быть и речи. Следовательно, для таких зданий лучше использовать настильную систему водяного пола по трем причинам: она дешевая, легко устанавливается и практически не оказывает давление на пол.

Такие виды теплых полов как полистирольная система считаются отличным решением для деревянного пола. Средняя мощность такой обогревательной системы составляет 45 Ватт/м². Этой мощности вполне достаточно, чтобы вы чувствовали себя в доме комфортно даже в самую лютую зиму.

Бетонная система лучше электрического пола по таким параметрам: она остывает в течение нескольких дней, что позволяет неплохо экономить на отоплении. Также сверху на бетонированный пол вы можете ставить мебель и укладывать любые напольные покрытия. Главным недостатком бетонной системы является высокая стоимость монтажа, поэтому ее предпочтительнее устанавливать во время капитального ремонта и только в частных домах.

Как поступает вода в систему теплого электро водяного пола

Специалисты рекомендуют выбирать все же более продвинутые – электро-водяные полы, поскольку они быстро устанавливаются, лучше обогревают помещение и их легче ремонтировать. Однако все преимущества этого вида отопления не всегда бывают по карману простым жителям. Стоимость электро-водяных полов варьируется в районе 1200–1600 рублей/м².

Металлопластиковые трубы

Металлопластиковый аналог состоит двух слоев PEX, между которых заложена прослойка из алюминия. Этот вид труб менее подвержен расширению, обладая при этом всеми достоинствами сшитого полиэтилена. Именно данный вариант чаще всего используют при устройстве теплых водяных полов.

Продаются трубы металлопластиковые и из сшитого полиэтилена в бухтах с метражом до 200 м. Они легко гнутся при укладке на утеплителе и просты в монтаже. Теплые полы с их помощью самостоятельно в комнатах на 15–20 м2 можно собрать за день. Потом еще масса времени уйдет на застывание стяжки, но сам трубопровод и смесительно-коллекторный узел собираются в этом случае в кратчайшие сроки.

Трубы из металлопластика очень просто монтировать

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
