Установка чугунных батарей отопления своими руками

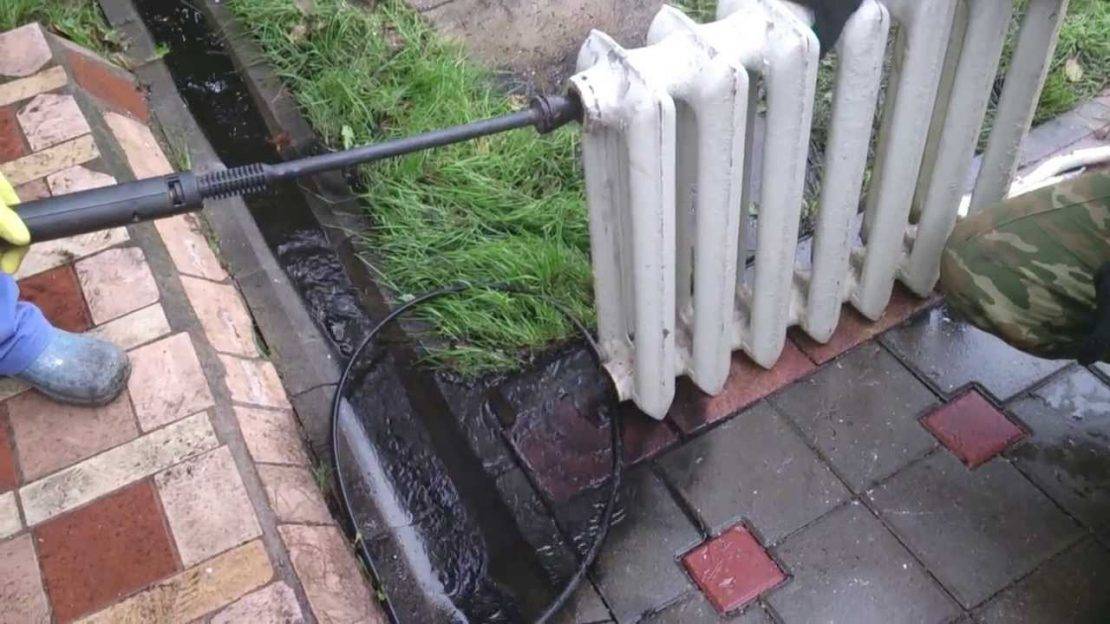

Чистка чугунного радиатора при выявлении засора

Нужно снять батарею, промыть и установить на место. Работы выполняются с помощником, так как вес изделия достаточно большой. Проводить процедуру следует в летнее время, когда теплоноситель не циркулирует по системе. Чтобы устранить внутренние засоры, нужно в горячей воде растворить соду кальцинированную, затем раствор залить в батарею и немного встряхнуть прибор. Главное – закрыть заглушки по обеим сторонам, чтобы жидкость не вытекла.

Оставить батарею на 1,5-2 часа с содовым раствором внутри, затем простучать по радиатору молотком или палкой, но не сильно, так от внутренних стенок отвалится ржавчина и примеси. Теперь остается открыть заглушки, вставить в одно из отверстий шланг и промыть радиатор изнутри хорошим напором воды. После промывки батарея устанавливается на место.

Видео: ремонт батареи отопления

https://www.youtube.com/embed/ej9y%20″>

Подготовку к новому отопительному сезону начинаю сразу же, как заканчивается предыдущий. Сначала осматриваю радиаторы на предмет выявления ржавчины и подтеков. Летом приступаю к ремонту, если такой требуется. Обычно обхожусь собственными силами, и работы ограничиваются лишь заделыванием холодной сваркой и подкрашиванием. Был случай, когда вылезла резиновая прокладка на соединении двух секций у новой батареи, тогда вызывала мастера для ее замены. А вот хомуты считаю временной мерой, которая применяется, когда нельзя отключить отопление и заменить секцию или всю батарею. Летом всегда меняю проблемный участок, чтобы ненароком на следующий отопительный сезон не затопить соседей.

Большое спасибо за полезный сайт!)

каков размер прокладок?( внутрений диамер и наружный ? какова толщина прокладок отдельно из резины и отдельно из паранита?Я себе пытался найти прокладки для ремонта и не нашел.Ни в нашем поселке ни в райцентре. Сейчас сделал высечку и буду пытатся делать из автомобильных камер.

Чтобы ремонт не стал форс-мажором, лучше проводить диагностику и обслуживание системы пока отопительный сезон не начался

Оптимальное время для начала ремонта батарей отопления в квартире — теплое время года. Отопительный сезон уже закончился, новый еще не начался, и вы без спешки можете выполнять реставрацию поврежденного прибора. Однако неприятности нередко случаются тогда, когда их вовсе не ждешь. Так, прорвать батарею может в зимний период. Хорошо, если в это время кто-то будет дома, тогда можно быстро среагировать и не допустить затопления соседей снизу. Если поломка случилась в отопительный период, понадобится много сил и терпения на восстановление. На некоторое время придется отключить подачу тепла и пожить в несколько неуютной обстановке

Также важно предупредить соседей о предстоящих работах и попросить их быть терпимее, ведь все вы хотите скорее получить прежние комфорт и уют

Если ремонт батарей отопления не терпит промедления, не мешкайте и приступайте к починке. От оперативности и продуманности действий зависит количество потраченных сил и средств.

Если вы не отличаетесь проворством и не знаете, как отремонтировать батарею отопления самостоятельно, лучше прибегнуть к помощи профессионала. Однако если вы имеете необходимый набор инструментов и желание своими руками восстановить повреждение — беритесь за дело. Прежде только следует разобраться в особенностях различных видов радиаторов.

Схемы подключения чугунных батарей отопления

Чтобы подключить чугунные евро радиаторы отопления есть несколько распространенных способов:

Метод диагонального подключения. Данный способ применяется преимущественно для врезки радиаторов с большим количеством секций. При этом подающая труба подключается к верхней футорке с одной стороны батареи, а обратка стыкуется с нижней футоркой с другой стороны.

  • Нижняя врезка. Данный способ используется, чтобы подключить красивые чугунные радиаторы отопления к трубам, проходящим под плинтусами или в полу. Такая врезка выглядит эстетически красиво, поскольку видны только вертикально направленные патрубки подающего и обратного трубопровода.
  • Односторонняя боковая врезка. Такой метод считается наиболее распространенным и вместе с тем достаточно эффективным. При этом подающий трубопровод врезается в верхнюю футорку чугунных евро батарей, а обратка расположена с той же стороны, только снизу. Именно такое подключение способно обеспечить максимальную теплоотдачу батареи. Если сделать врезку контуров наоборот, теплоотдача радиатора снизится примерно на 10 %. Примечательно, что решением данной проблемы может стать установка удлинителя потока воды, который используются для батарей с большим количеством зубков.
  • Метод параллельной врезки. Такое подключение предполагает использование трубопровода, соединенного с подающим стояком. Горячий теплоноситель при этом проходит сквозь батареи и выводится по трубопроводу, подключенному к обратке.

Благодаря наличию вентилей, которые монтируют на входе и выходе из радиатора, в случае поломки его можно в любое время демонтировать, не отключая при этом всю отопительную систему. Что касается недостатков, то параллельное подключение целесообразно лишь при наличии высокого давления в системе, иначе теплоноситель не сможет полноценно циркулировать по отопительному контуру.

5 лучших радиаторов отопления

Современные радиаторы могут иметь очень интересное исполнение. Чтобы узнать о разнообразии побольше, рассмотрим в качестве примеров пять моделей из разных материалов.

RETROstyle Atena 400 – чугунная батарея за 5 000 рублей (1 секция). Сразу бросается в глаза оформление: витиеватые узоры и ножки. Цвет можно выбрать на свое усмотрение, поскольку все предметы покрыты грунтовкой и готовы под покраску.

Такой объект выдерживает давление до 8 Атм и температуру до 110 градусов. Максимально возможные габариты – 15 сегментов. Подходит для любого вида подключения.

Плюсы:

  • необычный дизайн;
  • выбор расцветки;
  • прочность и долговечность;
  • гарантия 5 лет.

Минусы:

  • дорогое удовольствие;
  • тяжелые.

Buderus Logatrend K Profil 22 0404 – стальной двухпанельный образец за 3 600 рублей (400 x 400 мм). Предусмотрен боковой монтаж к системе отопления. Характеризуется рабочим давлением до 8 Атм и температурой до 120 градусов. Для повышения производительности предусмотрены два ряда конвективного оребрения.

Белое изделие гармонично впишется в интерьер. Поверхность обработана антикоррозийным покрытием и устойчивым к царапинам и повреждениям верхним слоем.

Плюсы:

  • нейтральный внешний вид;
  • хорошая теплоотдача;
  • двусторонние;
  • гарантийный период на 5 лет.

Минусы:

  • необходимо докупить крепеж;
  • немаленький вес.

КЗТО Гармония A40 – трубчатый экземпляр из нержавеющей стали, состоящий из 20 частей стоимостью 59 200 рублей. Имеет боковую систему установки и отличается улучшенными эксплуатационными параметрами: 130 градусов и 15 Атм. Это достигается за счет большей толщины стенок. Возможно заказать прибор с количеством трубок от 3 до 21. В комплект входит кронштейн.

Этот товар относится к категории дизайнерских, поскольку сочетает в себе красоту и качество.

Плюсы:

  • выдерживает большие нагрузки;
  • стильный облик;
  • широкий ассортимент типоразмеров.

Минусы:

  • высокая цена;
  • реальный срок службы судя по отзывам – 5–6 лет.

Мандарин 500 – алюминиевый радиатор от российского производителя на 6 секций обойдется в 5 900 рублей. Изготовлен из высокоочищенного алюминия 98%. Он отличается повышенным теплообменом, по величине которого превосходит даже биметаллические экземпляры. Антикоррозийный сплав и анодирование поверхности придают ему повышенную прочность и надежность. По заверениям изготовителя способен противостоять нагрузкам не менее 25 Атм.

Есть несколько вариантов расцветок. На фото вы видите оттенок “шампань”. Конструкция порадует продуманностью и украсит помещение.

Плюсы:

  • современный дизайн;
  • тепловая эффективность;
  • надежность и долговечность;
  • соответствуют ГОСТ;
  • гарантийный срок от изготовителя – 25 лет.

Минусы:

  • только два типоразмера: высота 340 или 540 мм;
  • недешевое удовольствие.

Royal Thermo PIANOFORTE Silver Satin – биметаллический объект с весьма нетривиальным обликом за 6 000 рублей (8 секций). Имеет асимметричное расположение пластин, напоминающее пианино. Это, и дополнительное оребрение, не только выглядит необычно, но и позволяет значительно увеличить теплоотдачу. Цвет “серебряный сатин” смотрится весьма эффектно. Благодаря семи слоям краски, поверхность получается устойчивой к повреждениям.

Что касается качественных характеристик, то они тоже на уровне. Внутри располагается стальной коллектор, а специальная прокладка между сегментами исключает появление течи на стыках. Рабочее давление составляет 30 бар (29,61 Атм), поэтому никакие гидроудары таким предметам не страшны.

Плюсы:

  • есть варианты в белом, черном и серебристом окрасе;
  • увеличенная отдача тепла;
  • гарантия на 25 лет и страховка.

Минусы:

  • фурнитуру придется покупать отдельно;
  • могут возникнуть сложности с поиском элементов, подходящего оттенка.

Способы ремонта батареи в зависимости от типа неисправности

Течь устраняют с помощью обычного бинта или полоски ткани и эпоксидного клея. Бинт пропитывают клеем и плотно наматывают на место течи. После высыхания клея отремонтированный участок красят в цвет батареи. Такая «скорая помощь» обеспечивает герметичность в течение 1-2 лет.

Наложение временного хомута на место течи

Если бинт не подходит для срочного ремонта, то можно вырезать небольшой кусок плотной резины и затянуть его на месте протечки.

Установка металлического хомута

Хомут – это металлическое кольцо с герметизирующими пластинами, крепящимися с помощью двух болтов. Далее мы подробнее рассмотрим этот способ ремонта.

Это герметизирующий состав, напоминающий пластилин. Технология применения проста: сварку разминают до однородной массы и приклеивают к месту повреждения. Холодная сварка хорошо переносит высокие температуры, поэтому подходит для устранения небольших протечек.

Тонкости корректной врезки

При установке чугунных радиаторов отопления очень важно обеспечить надлежащую циркуляцию воздуха, чтобы они могли функционировать эффективно. Для этого следует обязательно соблюсти нормативы по отступам.. Так, зазор между стеной и радиатором отопления должен колебаться в пределах 2-5 см

Если на стене предполагается укладка теплоизоляционного слоя с отражающей поверхностью, для установки батарей понадобятся специальные кронштейны.

Так, зазор между стеной и радиатором отопления должен колебаться в пределах 2-5 см. Если на стене предполагается укладка теплоизоляционного слоя с отражающей поверхностью, для установки батарей понадобятся специальные кронштейны.

Отступ от подоконника до верхней части радиатора должен составлять порядка 5-10 см, чтобы воздушные массы могли свободно перемещаться внутрь помещения.

Кроме того, необходимо обеспечить зазор между полом и нижней поверхностью радиатора в пределах от 10 см.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

Газосварка

Уровень

Набор ключей

Рулетка и карандаш

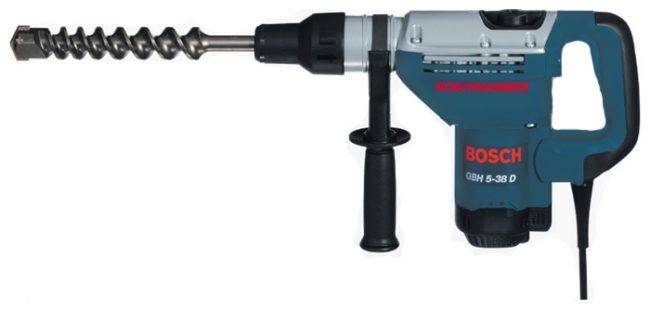

Перфоратор

Материалы:

  • комплект батарей нужного размера;
  • уплотнитель (лен или лента ФУМ);
  • фурнитура (заглушки, тройники);
  • кран Маевского;
  • терморегулятор;
  • крепежные элементы (кронштейны).
Инструкция по монтажу чугунных батарей

Демонтаж старого радиатора

Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

Перед началом монтажа необходимо выполнить разметку под крепления для батареи

Общая схема разметки под кронштейны для радиатора

Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.

  • Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем.
  • Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать.
  • Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором.
  • Сделайте разметку на стене расположения будущих кронштейнов.

Монтируем кронштейны и устанавливаем на них батарею

Устанавливаем кронштейны в стену.

  • Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля.
  • Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры.
  • Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.

Подключение батареи

Байпасс

Начинаем подключение радиатора к системе отопления.

  • Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру.
  • Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем.
  • Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение.
  • Место сварки и изгиба тщательно зачищаем наждачной бумагой.
  • Окрашиваем поверхность батареи.

Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!

Финальная проверка

Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Подготовительные работы

Чтобы правильно выбрать нужные детали и рассчитать их количество, следует знать тип разводки системы отопления – одно- или двухтрубная. В однотрубной нагретый теплоноситель поднимается по стояку, а отопительные приборы подключены к нисходящей магистрали. В двухтрубной теплоноситель перемещается от нагревателя к отопительным приборам и обратно. Одна магистраль предназначена для подачи горячей воды, вторая – для возвращения остывшего теплоносителя к котлу. Есть два способа подсоединения элементов системы – горизонтальный и вертикальный.


Правильно установленный чугунный радиатор аккуратно выглядит и хорошо отапливает помещение

Все нюансы подключения следует выяснить еще до начала работ. Перед монтажом нужно слить воду из системы, демонтировать старые отопительные приборы, удалить крепления, на которых они держались. Подача горячего теплоносителя в систему должна быть прекращена до окончания работ.


Схема установки радиаторов отопления

Сборка чугунных радиаторов отопления

В первую очередь необходимо сгруппировать секции. Для этого понадобятся радиаторные ключи. Прибор закрепляют на верстаке, в нижние и верхние отверстия нужно вставить радиаторные ключи, чтобы они уперлись во внутренние выступы. Оба ниппеля нужно развернуть одновременно, чтобы избежать перекоса секций, поэтому манипуляцию выполняют с помощником. Ниппели должны быть смазаны олифой, на них надевают прокладки. Ключи вращают в направлении, противоположном резьбе. Если она левая, то поворачивают вправо, а если правая – влево. Ввинчивать нужно на 1-2 хода резьбы.

Гидравлические испытания готовой конструкции проводят на специальном стенде, где с помощью пресса создают давление 4-8 кгс/см.кв. Работоспособность прибора проверяют по манометру. Если его показатели начинают снижаться, значит, либо подключены бракованные секции, либо работы произведены некачественно. В первом случае элементы заменяют, во втором – подтягивают ниппели. При появлении небольших повреждений их можно отремонтировать эпоксидным клеем. Если неправильно выполнены соединения и подтекают стыки, следует поменять прокладки.


Схема сборки чугунного радиатора

Окрашивание радиатора после сборки

После испытаний отопительный прибор окрашивают и высушивают. Для получения прочного и ровного покрытия необходимо наносить два тонких слоя краски. В результате радиаторы должны соответствовать таким требованиям:

  • Термоустойчивое покрытие корпуса прибора. Оно должно выдерживать температуру 80 градусов, не размягчаясь и не выделяя в атмосферу вредных веществ.
  • Окрашивание должно быть достаточно качественным, чтобы максимально защищать радиатор от коррозии.
  • Выбранный состав не должен меняться в цвете.

Специалисты рекомендуют в качестве покрытия использовать алкидные эмали, т.к. после высушивания они безвредны и в процессе эксплуатации не отравляют воздух. Вариант – акриловые составы. Они не трескаются, не меняют цвет и устойчивы к нагреванию. Оба типа составов имеют свои преимущества: алкидные эмали дешевле, краски на акриловой основе – долговечнее. Можно использовать также водно-дисперсионные краски, на которых есть пометка производителя о том, что они могут применяться для окрашивания отопительных приборов.


В качестве инструментов для окрашивания используют кисти, валики, краскопульты

Как правильно определить место расположения радиатора

Приборы отопления обычно располагают под окнами на высоте не менее 6 см от пола и 5-10 см от низа подоконника. Расстояние до стены должно быть не менее 3-5 см. Трубы системы располагают под небольшим уклоном, который делают в направлении движения теплоносителя. Если не будет уклона или при установке чугунного радиатора появятся перекосы, в батареях будет скапливаться воздух, который придется удалять вручную. «Завоздушенный» радиатор не сможет нормально прогреваться и отдавать тепло. Центр прибора должен совпадать с центром оконного проема плюс-минус 2 см.


Установка радиатора – схема с указанием центра и мест крепления на кронштейны

Как разобрать новый чугунный радиатор отопления

Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.

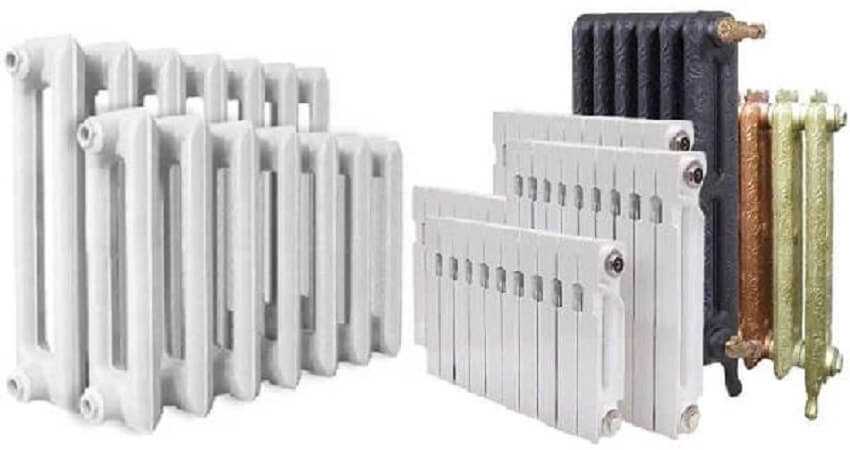

Новые чугунные радиаторы отопления

Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов

Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.

Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придётся подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.

Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.

Как отсоединить секцию у чугунной батареи

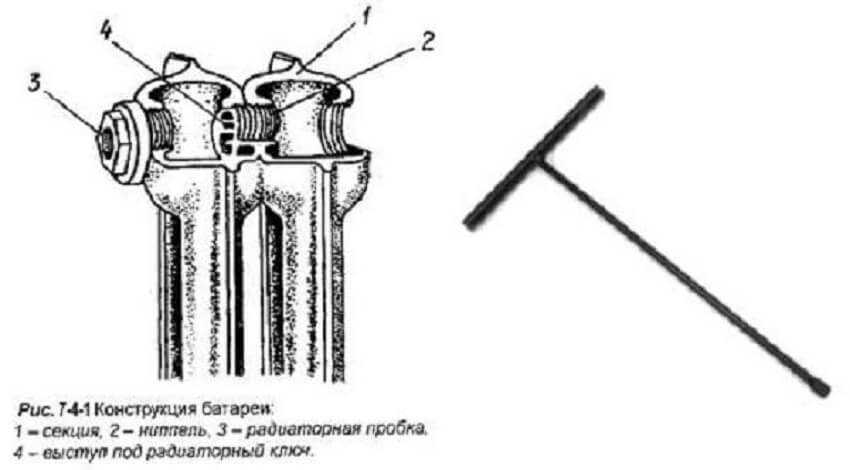

Радиаторный ключ Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.

Что необходимо определить, перед раскручиванием конструкции

Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.

Ниппель-гайка

Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.


Как отсоединить секцию у чугунной батареи

Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очерёдность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.

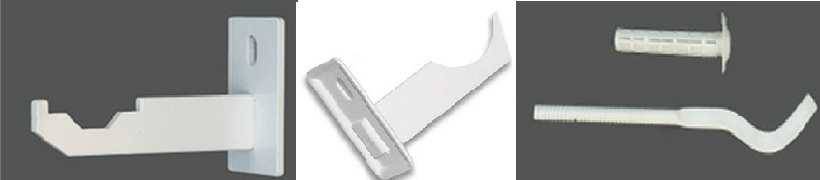

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батаре и делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

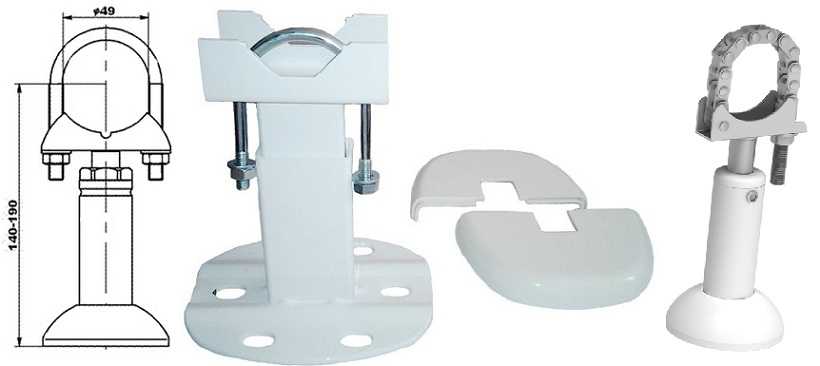

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Подготовительный этап

Прежде чем начинать монтаж, нужно подготовить инструменты, оборудование. Детали подбирают с учетом системы разводки отопления.

Место установки нужно очистить, подготовить. Если стена неровная, не перпендикулярна полу, выровнять по уровню. Отопительную систему освободить от воды.

Сборка

Необходимо определить количество секций, требующихся для отопления помещения. При расчете секций нужно учитывать площадь комнаты, размер окон. Группировать секции несколькими радиаторными ключами. Части батареи необходимо надежно прикрепить станком, устройством, предотвращающим проворот секций при повороте ниппеля.

Ключи вращайте в противоположную сторону от хода резьбы, ниппель ввинчивайте максимум на 2 оборота. Когда собрали радиатор, проверьте герметичность, проведите гидравлическое испытание (понадобится гидравлический стенд, манометр). В приборе отопления не должно падать давление. Если случилось, подтяните ниппели, проверьте секции на брак.

Окрашивание

Чтобы сохранить вид приборов, окрашивайте дважды. После каждого слоя, дайте краске полностью высохнуть – предотвратит растрескивание, изменение цвета.

Краска должна соответствовать критериям:

  • выдерживать нагревание до +80°;
  • не содержать вредных соединений, испаряющихся при воздействии высокой температуры;
  • не должна иметь мягкую структуру.

Мастера советуют пользоваться алкидной, акриловой красками. Первая экологичная, доступная, вторая – долговечная, не теряет вид.

Окрашивание

Определение места установки

Приборы нужно ставить:

  • вертикально;
  • на расстоянии 3-5 см от стены;
  • на 6 см выше пола;
  • на 5-10 см ниже подоконника.

Соблюдение стандартов обеспечит хорошую вентиляцию, нагрев воздуха.

Допускается размещение труб под несильным уклоном в направлении движения жидкости – предотвратит завоздушивание системы отопления.

Следите, чтобы чугунные радиаторы не перекосились, иначе пострадает циркуляция теплоносителя. Центр батареи, середина оконного проема должны совпадать с точностью до 2 см.

Нормы установки

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

  • 10-тип. Одна отопительная панель без конвекторов и кожуха.
  • 11-тип. В этой модели просто добавляется конвектор.
  • 20-тип. Две водопроводящих пластины без П-образного конвектора.
  • 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
  • 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

  • Низкая стоимость в сравнении с биметаллическими.
  • Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
  • Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

  • Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
  • Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
  • Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
  • Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

  • Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
  • Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
